. Slot
Bedienungsanleitung
3.3. Handhabung
Vor der Bearbeitung mit dem . Slot müssen folgende Bedingungen am Werkstück hergestellt werden.
Bei Innen- und Außenbearbeitung muss ein Auslauffreistich von mindestens 2mm Breite vorhanden sein. Die Größe des
Freistichdurchmessers muss so bestimmt werden, dass ein Auslauf der Schneide während der kompletten Bearbeitung
gewährleistet ist.
Bei der Innenbearbeitung (Passfedernut oder Innenverzahnung) muss zusätzlich entsprechend vorgebohrt bzw. vorge-
dreht werden. (siehe auch: 4. Fertigungsbeispiele)
Bei der Programmierung wird das Nutstoßen wie eine Fräsbearbeitung behandelt. Die Bearbeitung erfolgt während des
Vorhubs. Die Zustellbewegung erfolgt kontinuierlich während des Vor- und Rückhubs durch den Vorschubantrieb der
X-Achse. Das Abheben der Schneide wird von der integrierten Abhebe-Einrichtung übernommen.
Die richtige Drehrichtung sollte zur Sicherheit folgendermaßen überprüft werden:
Im Handbetrieb bei sehr geringer Drehzahl die Abheberichtung mit Messuhr auf Stößel überprüfen.

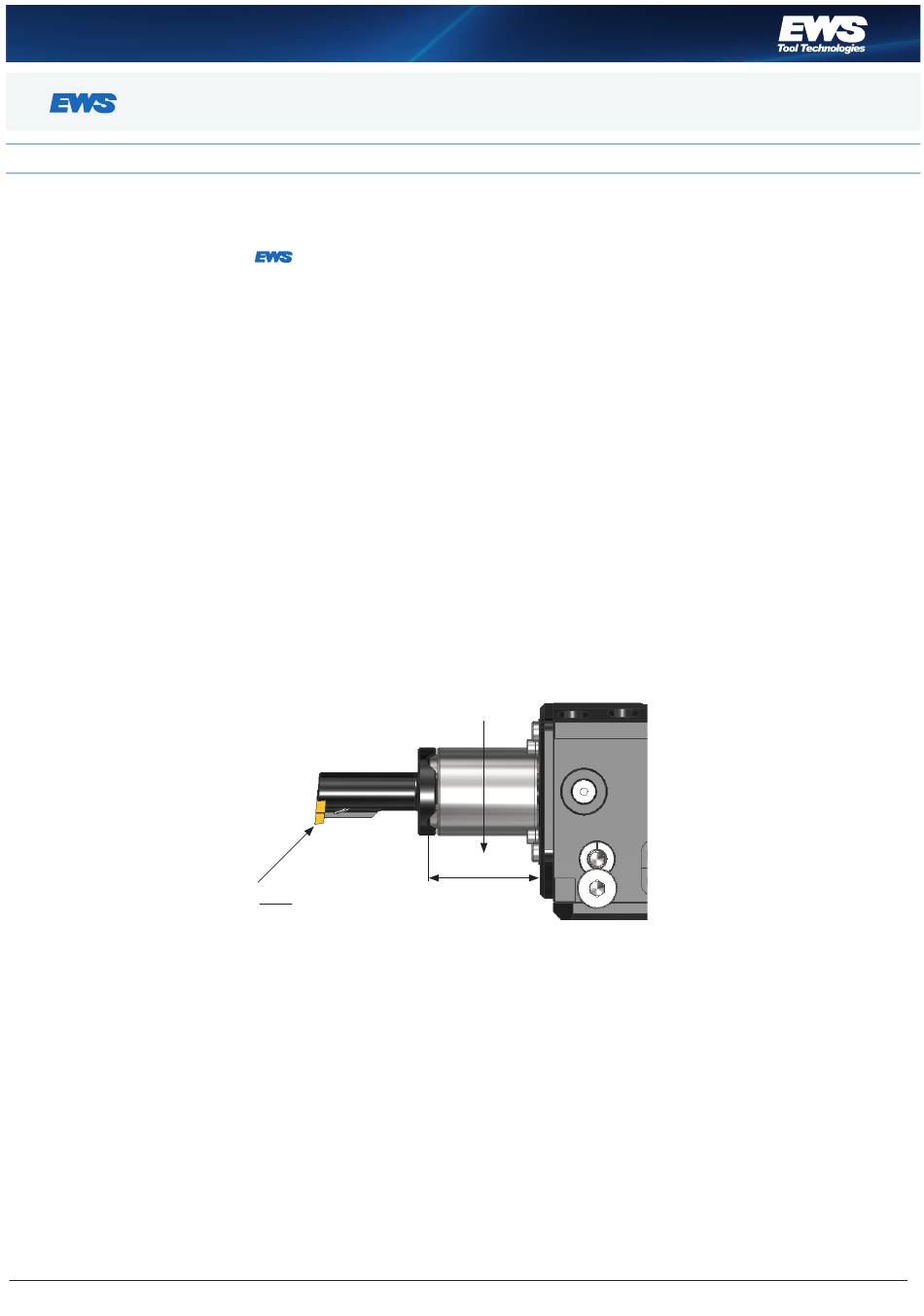

3.4. Ausmessen der Werkzeugschneide (Werkzeugnullpunkt)

Bemaßung je
nach Hublänge
Z1
Werkzeugnullpunkt bei ganz Kontrollmaß
ausgefahrenem Stößel Stößel ganz ausgefahren
Z1 = Hub 32 - 37mm
Hub 51 - 56mm
8
