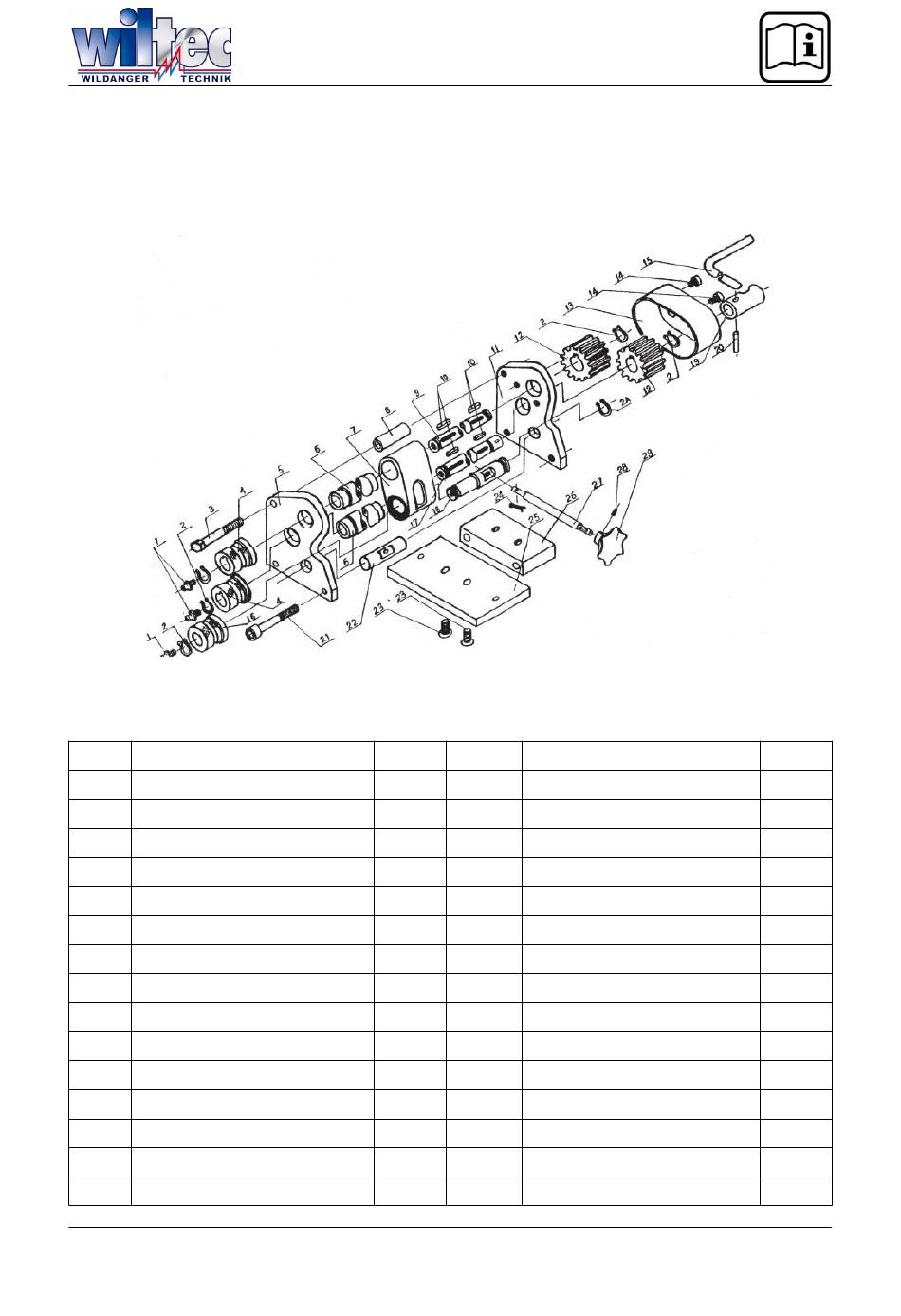

Explosionszeichnung und Teileliste

Nr. Bezeichnung
1 M8 x 1 Schmiernippel
2 # 10 C-Ring
2A # 22 C-Ring
3 M10 x 60 Sechskantschraube
4 Antriebsrad
5 Linker Rahmen
6 Kupferbuchse
7 Ständer
8 Buchse
9 Antriebswelle 1
10 4 x 25 Schlüssel
11 Rechter Rahmen
12 Getriebe
13 Abdeckung
14 M6 x45 Sechskantschraube
© by WilTec Wildanger Technik GmbH
http://www.WilTec.de
http://www.aoyue.eu
http://www.teichtip.de
Menge Nr.
3 15 Griff
5 16 Verstellbares Rad
1 17 Antriebswelle 2
1 18 Verstellbare Achse
2 19 Verbidnungsstück
1 20 8 x 28 Kegelstift
2 21 M10 x 25 Sechskantschraube 2
1 22 Achse (mit Loch)
1 23 M10 x 16 Sechskantschraube 2
1 24 3 x 12 Stift
4 25 Basis
1 26 Befestigungsplatte
2 27 Gewindespindel
1 28 M6 x 6 Verschlussschraube
1 29 Drehknopf
