EGi Physio16 Kurzanleitung
Polygraphische datenerfassung/das optionale datenerfassungsgerät
Inhaltsverzeichnis
Quicklinks

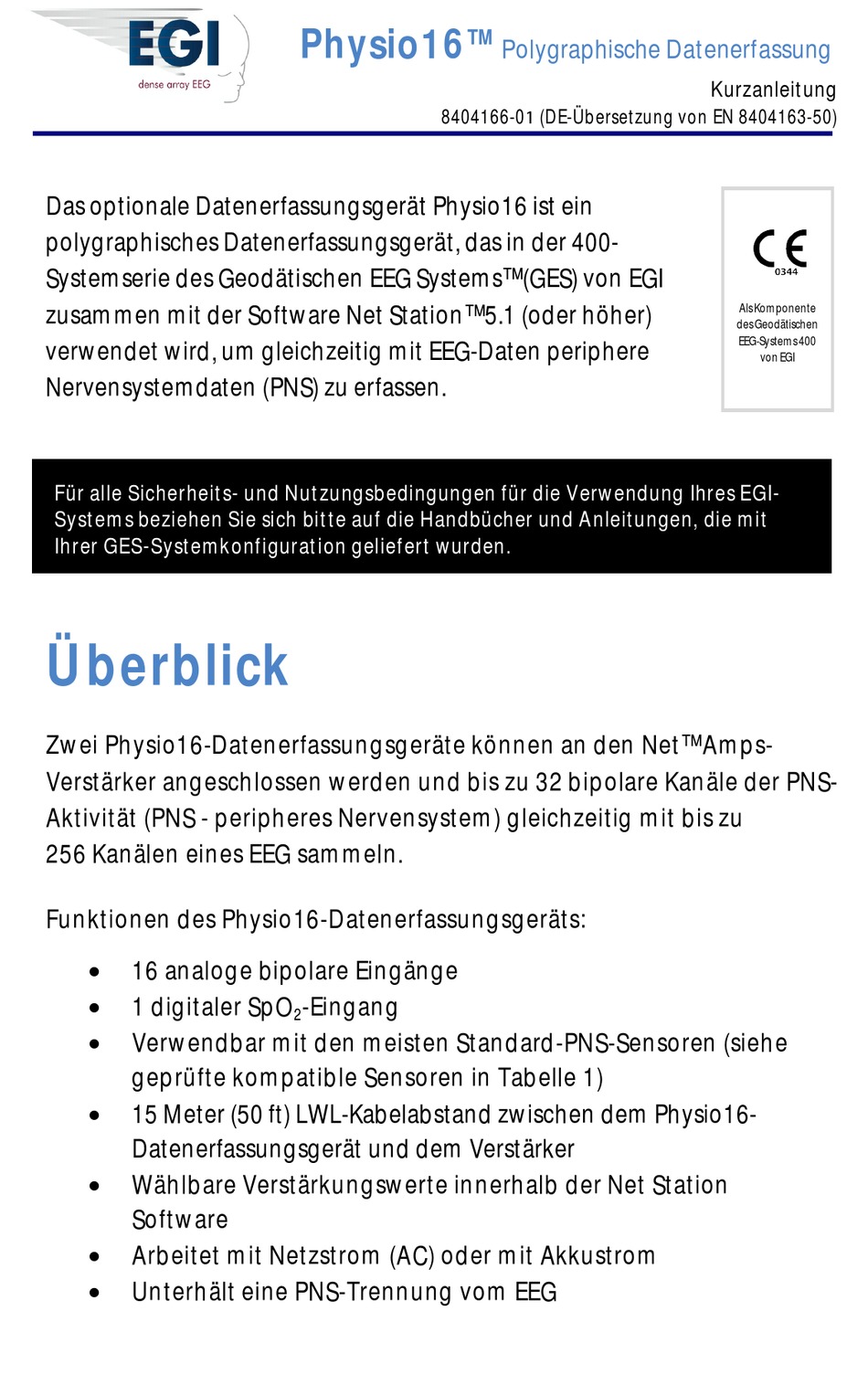

Das optionale Datenerfassungsgerät Physio16 ist ein
polygraphisches Datenerfassungsgerät, das in der 400-
Systemserie des Geodätischen EEG Systems™ (GES) von EGI
zusammen mit der Software Net Station™ 5.1 (oder höher)
verwendet wird, um gleichzeitig mit EEG-Daten periphere
Nervensystemdaten (PNS) zu erfassen.
Für alle Sicherheits- und Nutzungsbedingungen für die Verwendung Ihres EGI-
Systems beziehen Sie sich bitte auf die Handbücher und Anleitungen, die mit
Ihrer GES-Systemkonfiguration geliefert wurden.
Überblick
Zwei Physio16-Datenerfassungsgeräte können an den Net™ Amps-
Verstärker angeschlossen werden und bis zu 32 bipolare Kanäle der PNS-
Aktivität (PNS - peripheres Nervensystem) gleichzeitig mit bis zu
256 Kanälen eines EEG sammeln.
Funktionen des Physio16-Datenerfassungsgeräts:
16 analoge bipolare Eingänge
1 digitaler SpO
Verwendbar mit den meisten Standard-PNS-Sensoren (siehe
geprüfte kompatible Sensoren in Tabelle 1)
15 Meter (50 ft) LWL-Kabelabstand zwischen dem Physio16-
Datenerfassungsgerät und dem Verstärker
Wählbare Verstärkungswerte innerhalb der Net Station
Software
Arbeitet mit Netzstrom (AC) oder mit Akkustrom
Unterhält eine PNS-Trennung vom EEG
Physio16
8404166-01 (DE-Übersetzung von EN 8404163-50)
-Eingang
2
™
Polygraphische Datenerfassung
Kurzanleitung
Als Komponente
des Geodätischen
EEG-Systems 400
von EGI
Inhaltsverzeichnis
Verwandte Anleitungen für EGi Physio16
Inhaltszusammenfassung für EGi Physio16
- Seite 1 EEG-Daten periphere von EGI Nervensystemdaten (PNS) zu erfassen. Für alle Sicherheits- und Nutzungsbedingungen für die Verwendung Ihres EGI- Systems beziehen Sie sich bitte auf die Handbücher und Anleitungen, die mit Ihrer GES-Systemkonfiguration geliefert wurden. Überblick Zwei Physio16-Datenerfassungsgeräte können an den Net™...
- Seite 2 Der Akku kann innerhalb von 20 Stunden vollständig aufgeladen werden. VORSICHT: Beachten Sie Folgendes beim Aufladen des internen LiPo-Akkus des Physio16-Datenerfassungsgeräts. Wenn Sie Fragen haben, wenden Sie sich an den technischen Support von EGI unter supportteam@egi.com. Verwenden Sie ausschließlich das vorgesehene medizinische Netzteil mit dem Physio16-Datenerfassungsgerät.
- Seite 3 Kurzanleitung für das Datenerfassungsgerät Physio16 8404166-01 (DE-Übersetzung von EN 8404163-50) Abbildung 1. Anschlüsse und LED-Leuchten des Physio16-Datenerfassungsgeräts...
-
Seite 4: Kompatible Sensoren
Zusammenhang mit Signalqualität und der Ansammlung von individuell sicheren Leckströmen führen. Für Empfehlungen wenden Sie sich an den technischen Support von EGI unter supportteam@egi.com. Tabelle 1. Mit dem Physio16-Datenerfassungsgerät als kompatibel befundene und bei EGI erhältliche Sensoren Bauteil Menge MFR P/N... -
Seite 5: Systemdiagramm
Kurzanleitung für das Datenerfassungsgerät Physio16 8404166-01 (DE-Übersetzung von EN 8404163-50) Systemdiagramm Abbildung 2. Kernkomponenten eines typischen EEG-PNS-GES-Systems der 400-Serie, die die Anschlüsse des Physio16-Datenerfassungsgeräts zeigen... -
Seite 6: Anwendung Des Physio16- Datenerfassungsgeräts
bereitgestellten Wechselstromadapter leicht verfügbar sind. Für alle schrittweisen Anweisungen für die Verwendung der verschiedenen Komponenten Ihres EGI-Systems beziehen Sie sich bitte auf die Handbücher und Anleitungen, die mit Ihrer GES-Systemkonfiguration geliefert wurden. Anbringen des Net Im Allgemeinen bringen Sie das Geodesic Sensor Net ™... -
Seite 7: Auswahl Einer Pns-Einstellung
Kurzanleitung für das Datenerfassungsgerät Physio16 8404166-01 (DE-Übersetzung von EN 8404163-50) Auswahl einer PNS-Einstellung 1) Bei Bedarf erstellen Sie eine neue oder modifizieren eine bestehende PNS-Einstellung mit dem Physio16-Datenerfas- sungsgerät. Dies ist im Bedienfeld Hardware-Einstellungen in der Net Station 5 Acquisition-Schnittstelle verfügbar. -
Seite 8: Anbringen Der Pns-Sensoren
Dies ist besonders hilfreich, wenn die PNS-Portnummern in einer PNS- Einstellung nicht in derselben Reihenfolge wie die Kanalnummern stehen. Hinweis: Jedes Physio16-Datenerfassungsgerät ist mit mehreren entfernbaren, beschreibbaren durchsichtigen Folien ausgestattet. Für weitere Folien oder Ersatzlieferungen wenden Sie sich an orderdesk@egi.com. -
Seite 9: Anschließen Des Physio16-Datenerfassungsgeräts An Den Verstärker Und Den Strom
Hinweis: Alle Physio16- Datenerfassungsgeräte müssen innerhalb von 15 Metern (50 ft) des Verstärkers stehen, da dies die Länge des verbindenden LWL-Kabels ist. 2) Schließen Sie den Strom an das Physio16- Datenerfassungsgerät an: Bei Betrieb mit Bei Betrieb mit Akkustrom: Netzspannung: Schließen Sie das... -
Seite 10: Verifizieren Von Daten
PNS-Sensoranschlüsse gegenüber den Kanalports der PNS- Einstellung.). Wenn Kanäle Daten von den falschen Sensoren anzeigen, wechseln Sie die Stecker dieser Sensors zu den richtigen Ports am Physio16- Datenerfassungsgerät, um die Portzuordnungen an die im Physio16 Editor ausgewählte PNS-Einstellung anzupassen. - Seite 11 Kurzanleitung für das Datenerfassungsgerät Physio16 8404166-01 (DE-Übersetzung von EN 8404163-50) 1. Ziehen Sie das LWL- 2. Wenn Sie mit Netzstrom arbeiten, Kabel auf der Oberseite ziehen Sie das Stromkabel auf der des Physio16- Oberseite des Physio16- Datenerfassungsgeräts Datenerfassungsgeräts ab. Stecken Sie das Kabel wieder ein, wenn Sie Stecken Sie das Kabel wieder ein, wenn Sie bereit sind.
-
Seite 12: Während Einer Aufnahmesitzung
Kurzanleitung für das Datenerfassungsgerät Physio16 8404166-01 (DE-Übersetzung von EN 8404163-50) Während einer Aufnahmesitzung Während des Betriebs beobachten Sie die LED-Leuchten auf dem Physio16-Datenerfassungsgerät bezüglich des Betriebszustands. Strom-LED Aktivitäts-LED angeschlossen an Bei Betrieb mit Netzstrom: Vollständig Grün: Verstärker Aufladen Vollständig Grün: abgeschlossen Grün blinkend:... -
Seite 13: Nach Einer Aufnahmesitzung
Kurzanleitung für das Datenerfassungsgerät Physio16 8404166-01 (DE-Übersetzung von EN 8404163-50) Nach einer Aufnahmesitzung Folgen Sie den Protokollen Ihrer Einrichtung für die Entfernung der PNS-Sensoren und der Betreuung des Patienten. - Seite 14 Bitte wenden Sie sich mit Fragen oder weitere Unterstützung an: Electrical Geodesics, Inc. (EGI) 500 E 4th Avenue, Suite 200 Eugene, OR 97401 USA +1.541.687.7962 supportteam@egi.com www.egi.com...
