- Seite 1 Bedienungsanleitung für das Messgerät EM-391...
- Seite 2 Seite 2 V 1.03 Copyright © 01/2011 by MJP-Service...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. EINLEITUNG ............................4 2. HINWEISE ............................5 2-1. BESTIMMUNGSGEMÄSSE VERWENDUNG ................5 2-2. SICHERHEITSBESTIMMUNGEN ....................5 2-3. SICHERHEITSSYMBOLE ......................5 3. TECHNISCHE DATEN ........................6 3-1. EINGANGSBEREICHSGRENZEN ....................6 3-2. MESSBEREICHE ........................6 3-3. ALLGEMEINE TECHNISCHE DATEN ..................7 4. -
Seite 4: Einleitung

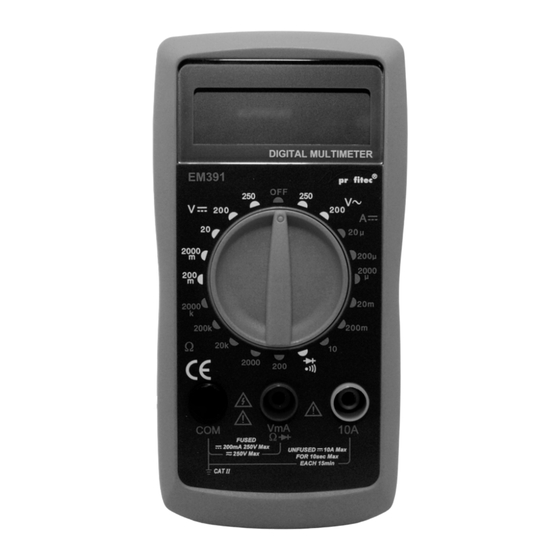

In diesem Handbuch sind sämtliche Sicherheitsvorschriften, Betriebshinweise, technische Daten und Wartungsvorschriften für das tragbare, kompakte und batteriebetriebene Digitalmultimeter (DMM) enthalten. Das Messinstrument EM-391 ist für Gleich- und Wechselspannungsmessungen, Gleichstrommessungen, Widerstandsmessungen Durchgangsprüfungen mit akustischem Signal sowie für Diodenprüfungen geeignet.. Es handelt sich um Digitalmultimeter mit 3 ½-stelliger Anzeige bis 1999 Zählungen. -
Seite 5: Hinweise
2. HINWEISE 2-1. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Messinstrument dient zum Messen folgender elektrischer Größen: • Gleich- und Wechselspannung bis 250 Volt • Gleichstrom bis 10 Ampere • Widerstandsmessungen bis 2 MΩ • Durchgangsprüfungen mit akustischem Signal bei einen Widerstand < 50 Ω •... -
Seite 6: Technische Daten
3. TECHNISCHE DATEN 3-1. EINGANGSBEREICHSGRENZEN ACHTUNG: Um Beschädigungen am Messgerät zu vermeiden, dürfen die unten angegebenen Eingangsbereichsgrenzen nicht überschritten werden. Funktion Anschlüsse Eingangsbereichsgrenzen 200 mV= 250 V DC bzw. 250 V AC RMS V/Ω & COM V, V~ V/Ω & COM 250 V DC bzw.250 V AC RMS 250 V DC oder AC RMS V/Ω... -
Seite 7: Allgemeine Technische Daten
Widerstandsmessungen Bereich Auflösung Genauigkeit ± 1,0% des Anzeigewerts 200 Ω 0,1 Ω ± 2 Stellen 1 Ω 2 kΩ ± 0,8% des Anzeigewerts 10 Ω 20 kΩ ± 2 Stellen 100 Ω 200 kΩ ± 1,2% des Anzeigewerts 2 MΩ 1 kΩ... -
Seite 8: Betriebshinweise
5. BETRIEBSHINWEISE 5-1. GLEICH- UND WECHSELSPANNUNGSMESSUNGEN HINWEIS: • Ist der zu messende Wert unbekannt, beginnen Sie Ihre Messung immer im höchsten Messbereich. • Erscheint eine „1“ in der Anzeige, so ist der Messbereich überlastet. Nehmen Sie sofort die Prüfspitzen vom Prüfling und wählen Sie dann einen höheren Messbereich. Schließen Sie das schwarze Prüfkabel an die COM-Buchse an und das rote Prüfkabel an die "VmA/Ω"-Buchse. -
Seite 9: Wartung
6. WARTUNG 6-1. BATTERIEWECHSEL Wenn auf der Anzeige das Symbol erscheint, ist die Batterie zu wechseln. WARNUNG: • Batterie und Sicherungen dürfen nur gewechselt werden, wenn die Prüfspitzen nicht mehr mit dem Prüfling verbunden sind und die Spannung abgeschaltet ist. •... -
Seite 10: Reinigung Und Entsorgung
6-3. REINIGUNG UND ENTSORGUNG WARNUNG: • Das Gerät darf nur gereinigt werden, wenn die Prüfspitzen nicht mehr mit dem Prüfling verbunden sind und die Spannung abgeschaltet ist. • Vor Inbetriebnahme muss das Gerät komplett trocken sein. • Tauchen Sie das Gerät niemals in eine Flüssigkeit ein. •... - Seite 11 Erklärung des Herstellers über Konformität Die Firma Gunnar Holm-Petersen Außenhandel GmbH & Co. Postfach 730343 22123 Hamburg Erklärt in alleiniger Verantwortung, dass das Produkt EM 391 Digitalmultimeter In der von uns gelieferten Ausführung bei bestimmungsgemäßer Anwendung, gemäß den Bestimmungen der EU-Richtlinien 89/336 EWG Richtlinie über elektromagnetische Verträglichkeit 93/68 EWG Niederspannungsrichtlinie...
- Seite 12 Seite 12 V 1.03 Copyright © 01/2011 by MJP-Service...
