Inhaltszusammenfassung für GFA WSD-Tormodul

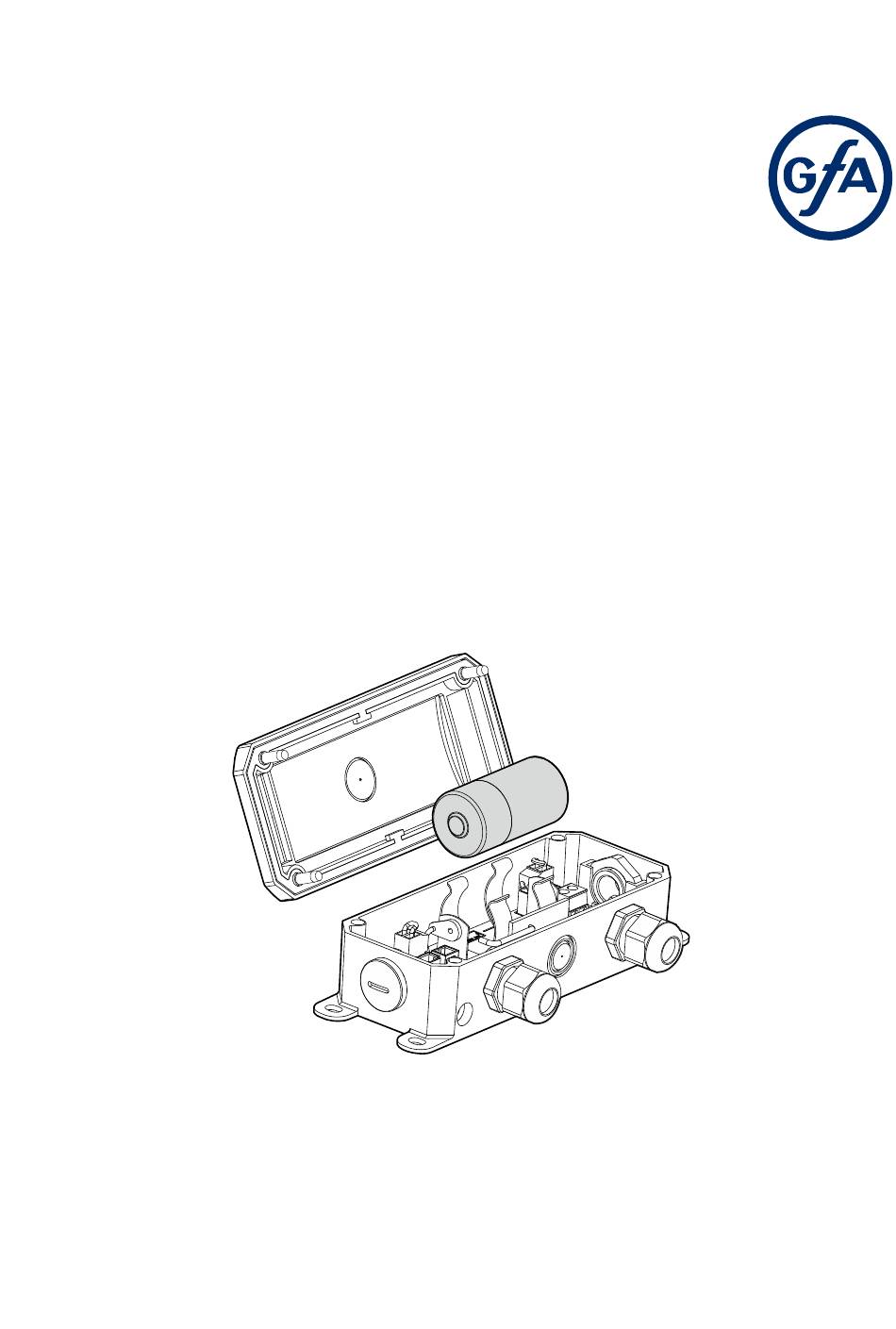

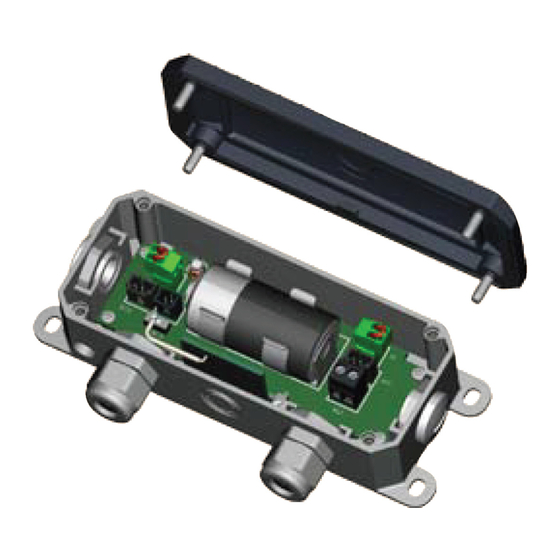

- Seite 1 Montageanleitung WSD- Tormodul 2,4 GHz Ausführung: 30005154 -de- 51171746_00001_a - Status: 11/2019...
-
Seite 2: Sicherheitskapitel
Erfahrungen. Sie sind in der Lage die Montage, Wartung und Modernisierung nach Anweisung sicher auszuführen. Bestimmungsgemäße Verwendung Das WSD-Tormodul ist dazu bestimmt ein Schaltleistensystem mit der Torsteuerung TS971 zu verbinden. Das WSD-Tormodul ist vor Regen, Feuchtigkeit und aggressiven Umgebungsbedingungen zu schützen. - Seite 3 Schrauben Sie die Torblattdose auf das Torblatt. ACHTUNG Beachten Sie die folgenden Hinweise zur Auswahl des Montageortes: Montieren Sie das WSD-Tormodul möglichst nah an der Torsteuerung. Das WSD-Tormodul sollte weder im Stillstand noch während der Fahrt durch Hindernisse verdeckt sein (Bodennischen;...
- Seite 4 ACHTUNG Schäden durch Feuchtigkeit! Schützen Sie die Torblattdosen in Feuchträumen mit einer Abdeckung. Abdeckungen sind als Zubehör erhältlich: Art.Nr.: 40017478.00001 Schalter Q1 und Q2 einstellen Auf der Platine finden Sie die Schalter Q1/Q2. Mit Q1/Q2 wird die Querschlussüberwachung (Definition siehe S. 2) der Schlaffseil- und Schlupftürschalter geschaltet.
- Seite 5 Verlegen der Kabel ACHTUNG Beeinträchtigung der Funkleistung! ➊ Führen Sie die Anschlusskabel nicht über die Antenne. Die Funkleistung wird dadurch eingeschränkt und die Batterielebensdauer sinkt! ➊ Verlegen Sie überschüssiges Kabel ➋ oberhalb der Batterie.➋ Vermeiden Sie überschüssige Kabellänge ➌...
-
Seite 6: Kabelverschraubungen Einsetzen
Kabelverschraubungen einsetzen Das WSD-Tormodul ist für den Anschluss von M16 x 1,5 zwei Schlaffseil- und einem Schlupftürschalter vorgerüstet. Falls Sie Schlupftür- oder Schlaffseilschalter montieren möchten, tauschen Sie die seitlichen Verschlussdeckel gegen Kabelverschraubungen M16 x 1,5 aus. HINWEIS Beachten Sie, dass nur Schalter mit Performance Level c (PLc) der aktuellen DIN EN 12453 entsprechen. - Seite 7 Anschlussplan System 1: 1k2 und 8k2 ➊ Schlaffseilschalter ➋ Schlupftürschalter Anschlussplan System 2: OSE ➊ Schlaffseilschalter ➋ Schlupftürschalter...
-
Seite 8: Montage Abschließen
Montage abschließen Montieren Sie den Deckel der Abschlussdose. Schalten Sie die Spannung ein. Schäden durch Feuchtigkeit HINWEIS Vergewissern Sie sich, dass die Schrauben und die Kabeldurchführungen festgezogen sind. Batterie einlegen Die Energieversorgung des WSD-Tormoduls erfolgt durch eine Batterie. Die Lebensdauer der Batterie ist abhängig vom Sicherheitsschaltleisten-System (optisch, elektrisch), von der Nutzungshäufigkeit und der Torgröße und beträgt normalerweise über 1 Jahr. -
Seite 9: Einlernen Des Wsd-Tormoduls
Einlernen des WSD-Tormoduls Im Folgenden wird beschrieben, wie Sie das WSD-Tormodul an der Torsteuerung einlernen. Beachten Sie auch die Anleitung der Torsteuerung. Ordnen Sie jedem Tor einen anderen Funkkanal zu. Notieren Sie die Kanäle im Torsteuerungs-Gehäuse, so erleichtern Sie Wartungsarbeiten. - Seite 10 3 10 8 Das WSD-Tormodul ist nun eingelernt. Prüfen Sie die Funktion der Sicherheitsschaltleiste. Auswahl der Kanäle Ab Tor 40 werden Kanäle doppelt vergeben. Doppelte Funkkanäle müssen so weit wie möglich auseinander liegen. Planen Sie im min. 75m Voraus und zeichnen Sie einen Hallenplan.
-
Seite 11: Altgeräte Und Batterien Entsorgen
Entsorgen Sie Altgeräte und Batterien fachgerecht nach den gesetzlichen Bestimmungen vor Ort. Führen Sie Altgeräte und Batterien den ihnen zu Verfügung stehenden Rückgabe- und Sammelsystemen zu. GfA Produkte können Sie auch unentgeltlich zurücksenden. Frankieren Sie dafür die Rücksendung ausreichend und kennzeichnen Sie diese mit der Aufschrift „Altgeräte“. -
Seite 12: Konformitätserklärung
Sinne der Maschinen-Richtlinie 2006/42/EG für eine unvollständige Maschine Anhang II Teil B Wir, die Angewandte Normen: GfA ELEKTROMATEN GmbH & Co. KG EN 60335-2-103:2015 erklären in alleiniger Verantwortung, dass das Sicherheit elektrischer Geräte für den nachfolgend genannte Produkt der oben Hausgebrauch und ähnliche Zwecke...
