SENKO SP2nd Bedienerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für SENKO SP2nd
Inhaltszusammenfassung für SENKO SP2nd

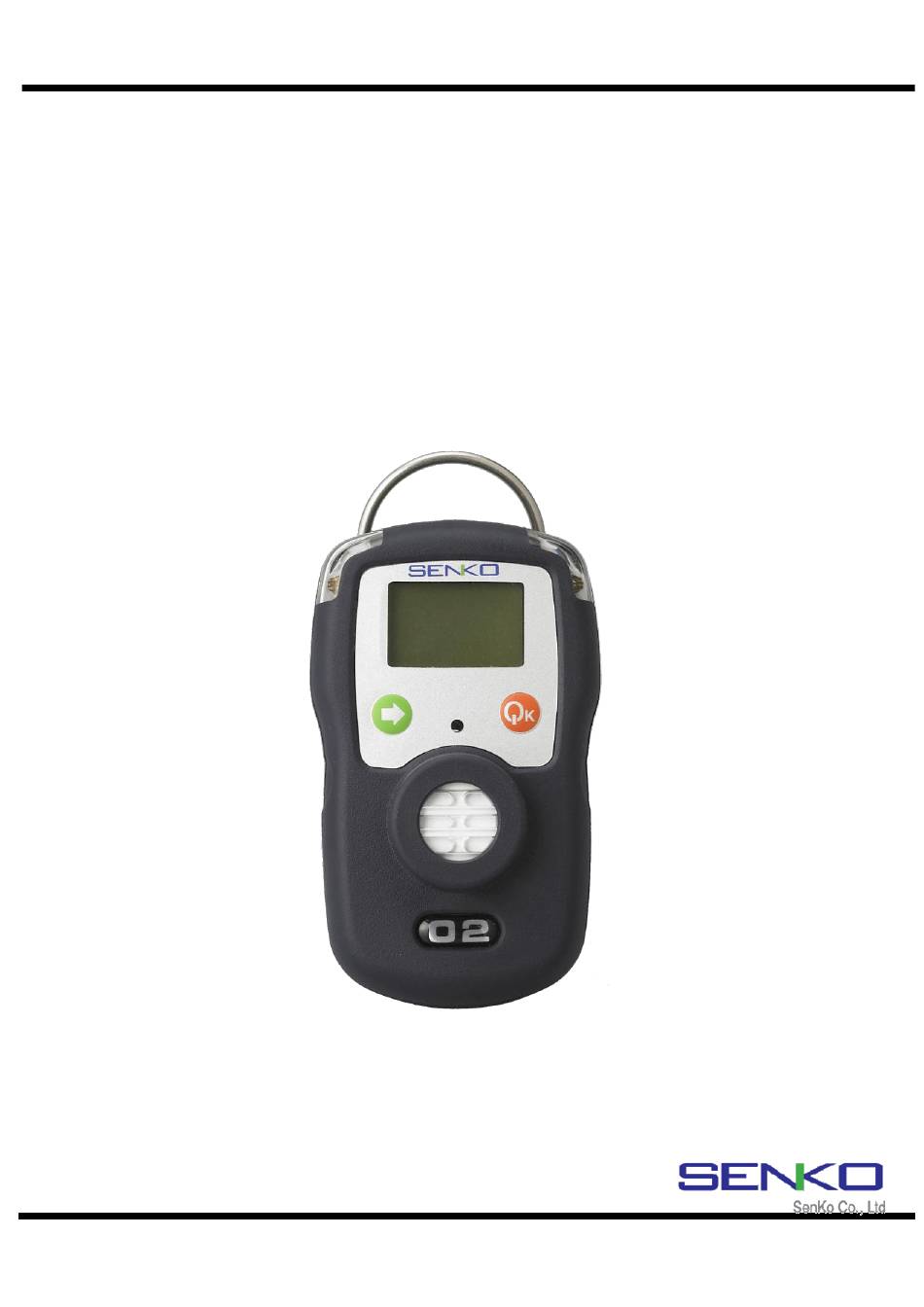

- Seite 1 Bedienerhandbuch SP2nd SP2nd (Gas-Warngerät) Bedienerhandbuch...
-
Seite 2: Produktbeschreibung
Bedienerhandbuch SP2nd Produktbeschreibung SP2nd ist ein einfacher Gasalarmmelder, der zum Schutz der Benutzersicherheit in gefährlichen Arbeitsumgebungen erforderlich ist. Das Gerät kann gleichzeitig die Konzentration von Gasen (Sauerstoff, Kohlenmonoxid, Schwefelwasserstoff, Wasserstoff, Schwefeldioxid, Chlorwasserstoff, Ammoniak usw.) auf einem digitalen LCD-Monitor anzeigen. Die Bedienung und Kalibrierung sind einfach und bequem. -
Seite 3: Inhaltsverzeichnis
Bedienerhandbuch SP2nd Inhalt Produktübersicht ............................4 Activierung ..............................5 Messmodus ..............................6 Datenprotokoll ............................. 7 Kalibrierung ..............................8 a. Frischluftkalibrierung ..........................8 b. Standardgaskalibrierung ......................... 8 Datum und Uhrzeit ............................ 10 Alarm einstellen und anzeigen ........................11 Batterie & Sensor austauschen......................... 14 Anwendbare Batterie und externe Pumpe .................... -
Seite 4: Produktübersicht
Bedienerhandbuch SP2nd 1. Produktübersicht 1. Gassensor Pfeiltaste Alarm LED 2. Hörbarer Alarm LCD Anzeige Clip Schalt-Taste Typenschild LCD Display symbolen Alarm Datum Monat Neidrig Alarm Zeit Hoher Alarm Protokollwert Sicherheitserfolg TWA Alarm Sicherheitsfehler Frischluftkalibrierung STEL Alarm Maximaler Spitzenwert Standardgaskalibrierung Batterieanzeige... -
Seite 5: Activierung
Bedienerhandbuch SP2nd 2. Activierung Einschlaten Drücken Sie die Ein- / Aus-Taste einige Sekunden lang, um das Gerät einzuschalten. Das gemessene Gas und die Version werden auf dem Bildschirm angezeigt. Während das Instrument stabilisiert wird, erscheint der Countdown auf dem Bildschirm. Wenn sich das Instrument nach der Anzeige der oben eingestellten Werte stabilisiert hat, wechselt es in den Gaserkennungsmodus und zeigt i-con an. -
Seite 6: Messmodus
Bedienerhandbuch SP2nd 3. Messmodus Wenn das Gerät nach dem Stabilisieren in den normalen Messmodus wechselt, werden die Gaskonzentration und der Batteriestand auf dem LCD-Monitor angezeigt. Sauerstoff wird in % VOL, und giftige Gase in ppm angezeigt. Für den Fall, dass sich die Gaskonzentration ändert, wird der Konzentrationswert in Echtzeit angezeigt. Wenn es den Standard für 1. -
Seite 7: Datenprotokoll
Bedienerhandbuch SP2nd 4. Datenprotokoll Wenn Sie im Gaserkennungsmodus die Ein / Aus-Taste einmal kurz drücken, wird der Datenprotokollmodus angezeigt, nachdem die gemessenen Werte für Minimum, Maximum, STEL und TWA der Reihe nach angezeigt wurden. Drücken Sie in der Reihenfolge viermal (bei Sauerstoff dreimal), um den Datenprotokollmodus anzuzeigen. -
Seite 8: Kalibrierung
Bedienerhandbuch SP2nd 5. Kalibrierung <Vorsicht> Die Erstkalibrierung wird bei SENKO CO. Ltd. vor der Gerätefreigabe durchgeführt. Die Kalibrierungswerte werden im Gerät gespeichert, was bedeutet, dass eine ungenaue Kalibrierung die Genauigkeit der Geräteleistung beeinträchtigen kann. Normalerweise sollte die Kalibrierung einmal im Jahr nach dem Kauf und danach regelmäßig alle sechs Monate durchgeführt werden. -
Seite 9: Standardgaskonzentration Zur Kalibrierung
Bedienerhandbuch SP2nd die Pfeiltaste gedrückt wird. Das Symbol wird durch Eingabe der Pfeiltaste im Status angezeigt. Die Standard- Gaskalibrierung beginnt, indem Sie die Ein- / Aus-Taste einige Sekunden lang drücken und den Countdown anzeigen. Achten Sie darauf, nicht mit der Kalibrierung in dem Zustand fortzufahren, in dem keine Verbindung mit Standardgas besteht. -
Seite 10: Datum Und Uhrzeit
Bedienerhandbuch SP2nd 6. Datum und Uhrzeit En Drücken Sie im Gaserkennungsmodus die Pfeiltaste drei Sekunden lang. Der Datums- und Zeitanzeigemodus wird angezeigt. Drücken Sie in diesem Moment kurz die Pfeiltaste. Dann werden die aktuelle Zeit, das Jahr, der Monat und der Tag mit einem entsprechenden Symbol oder Zeichen bestätigt. -
Seite 11: Alarm Einstellen Und Anzeigen
Bedienerhandbuch SP2nd 7. Alarm einstellen und anzeigen Alarm einstellen Wenn die Pfeiltaste im ausgeschalteten Zustand einige Sekunden lang gedrückt wird, wechselt das Programm mit der Anzeige des Symbols in den 1. Alarmeinstellmodus. In diesem Moment stellen Sie den Modus für den 2. Alarm (HI) mit dem Anzeigesymbol durch Drücken der Pfeiltaste ein. -
Seite 12: Abstellbedingung
Bedienerhandbuch SP2nd Der primäre Batteriealarm ertönt wiederholt in Intervallen von 5 Minuten, wenn nur ein Balken des Batteriesymbols übrig bleibt. Der Alarm für die Sekundärbatterie beginnt unmittelbar vor dem Ende des Stroms und die Stromquelle endet 10 Sekunden nach Ausbruch des Alarms. - Seite 13 Bedienerhandbuch SP2nd Alarmsollwert Alarm 1 19,5% 25ppm 5ppm 100ppm 2ppm 0.5ppm 25ppm 3ppm Alarm 2 23,5% 100ppm 10ppm 500ppm 5ppm 1ppm 35ppm 5ppm 25ppm 5ppm 2ppm 0.5ppm 25ppm 3ppm STEL 100ppm 10ppm 5ppm 1ppm 35ppm 5ppm 13 / 18...
-
Seite 14: Batterie & Sensor Austauschen
Bedienerhandbuch SP2nd 8. Batterie & Sensor austauschen Wenn Sie die Batterie und den Sensor von SP2nd austauschen, benötigen Sie einige Instrumente und Komponenten wie unten angegeben. - Instrument: + Fahrer - Batterie: 3 V Lithium CR2 Batterie - Ersatzsensoren: Senko SS-Serie - Filter zum Auswechseln <Vorsicht>... -
Seite 15: Anwendbare Batterie Und Externe Pumpe
Bedienerhandbuch SP2nd 9. Anwendbare Batterie und externe Pumpe <Vorsicht> Es ist absolut verboten, die Batterie in explosionsgefährdeten oder gefährlichen Bereichen auszutauschen. Die technischen Daten des betreffenden Akkus oder Einwegbatteries sind nachstehend aufgeführt: 3V CR2 Lithiumbatterie Wenn die Batterie einer anderen Spezifikation entspricht, darf sie nicht für das Gerät in explosionsgefährdeten Bereichen verwendet werden... -
Seite 16: Technische Daten
Bedienerhandbuch SP2nd Technische Daten Modell SP2217 SP2227 SP2257 SP2277 SP2297 SP22L7 SP22N7 SP22C7 Gasart 0~30 0~500 0~50 0~1000 0~100 0~20 0~100 0~20 Messbereich %Vol Messmethode Electrochemisch Messart Diffusie LCD-Alarmanzeige, LCD-Hintergrundbeleuchtung, Alarmanzeige LED-Anzeige Akustisch: Summer (90 dB @ 10 cm) und Vibrationsalarm Batterie Lithium-Ionen-Ladegerät... -
Seite 17: Hinweis Für Benutzer
Bedienerhandbuch SP2nd Hinweis für Benutzer Bitte verwenden Sie das Gerät in einem für die Produktspezifikation geeigneten Temperatur-, Luftfeuchtigkeits- und Druckbereich. Die Verwendung des Instruments außerhalb dieses Bereichs kann zu Fehlfunktionen oder Störungen des Instruments führen. . Der Messwert der Gaskonzentration durch den Sensor oder das Instrument kann je nach Umgebung vor Ort (Temperatur, Druck und Luftfeuchtigkeit) variieren. -
Seite 18: Eingeschränkte Garantie
Schäden durch Feuer, Blitzschlag, Wasserschäden oder andere Gefahren, führt zum Erlöschen der Haftung des Herstellers. Sollte ein Produkt während der geltenden Garantiezeit nicht den Herstellerspezifikationen entsprechen, wenden Sie sich bitte an den autorisierten Händler des Produkts oder an das SENKO-Servicecenter unter der Rufnummer + 44 191 428 3415, um Reparatur- / Rücksendeinformationen zu erhalten.
