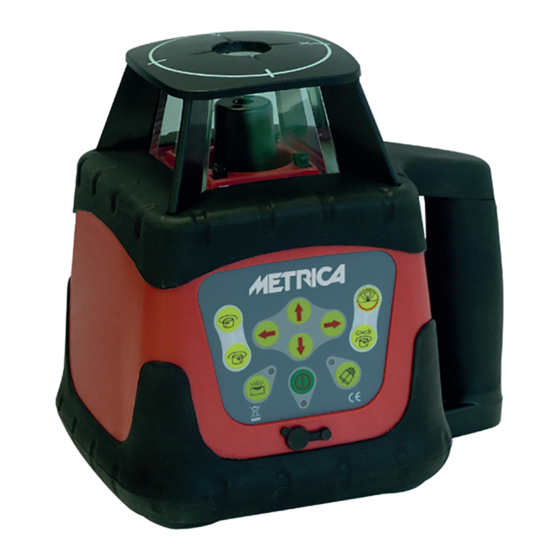

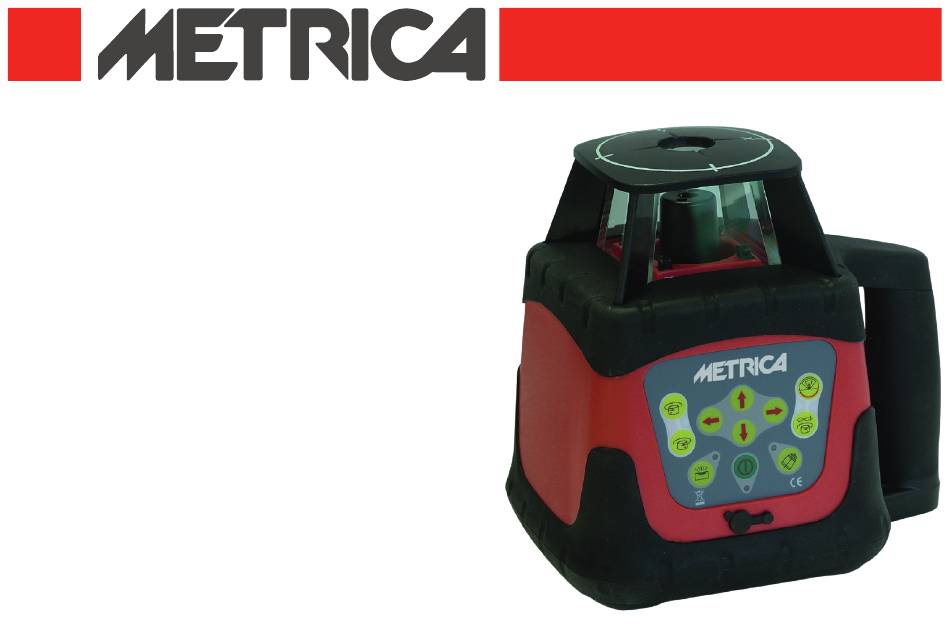

- Seite 1 Ref. 61355 LASER AUTOLIVELLANTE ROTANTE SELF-LEVELING ROTATING LASER LASER ROTATIF AUTO-NIVELANT SELBSTNIVELLIERENDER...
- Seite 2 FINESTRA DEL LASER MODULO LASER FENÊTRES DE LASER MODULE LASER LASER WINDOW LASER MODULE LASERFENSTER LASERMODUL TASTIERA COMANDI CLAVIER DE COMMANDES KEYBOARD TASTATURBEFEHLE IMPUGNATURA POIGNÉE HANDLE GRIFF...
- Seite 3 TASTIERA COMANDI CLAVIER DE COMMANDES KEYBOARD TASTATURBEFEHLE A Interrupteur ON/OFF A ON / OFF A ON / OFF A Interruttore ON / OFF B Fonction TILT B TILT function B TILT-Funktion B Funzione TILT C Scanner C Scanner C Scanner C Scanner D Réglage vitesse de rotation D Speed setting...
- Seite 13 SPEISUNG • 3-mal: der Strahl rotiert mit 120 U / min Das Gerät arbeitet mit: • 4-mal: der Strahl rotiert mit 300 U / min • 5-mal: der Strahl rotiert mit 600 U / min • Satz aus 4 wiederaufladbaren NiMH-C-Typ Batterien, welcher •...
-
Seite 14: Kalibriersteuerung
• Drücken Sie die Taste (M) KALIBRIERSTEUERUNG • Die LED (m) leuchtet. Das Gerät ist nun in der manuellen Funktion. PLAN HORIZONTAL Neigungen entlang der X-Achse: Richten Sie die X1-Achse in die X1 POINT LASER gewünschte Neigungsrichtung. Drücken Sie die E oder Tasten, um die Neigung in der X-Achse zu justieren. -
Seite 15: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN Nivelliergenauigkeit ± 3 mm / 30 m Nivellierbereich ± 5 ° Autonomie ~ 20 Stunden Reichweite ~ Ø 400 m (mit Empfänger), je nach Wetterbedingungen Rotationsgeschwindigkeiten 60 - 120 – 300 - 600 U / min Scanner-Funktion 0 ° - 10 ° - 45 ° - 90 ° - 180 ° Tilt-Funktion Lasertyp 635 nm, 1 mW... -
Seite 16: Radiation Laser
CAUTION RADIAZIONE LASER NON FISSARE IL RAGGIO - APPARECCHIO LASER CLASSE II POTENZA MASSIMA DI USCITA: 635nm LASER RADIATION DO NOT STARE INTO BEAM - CLASS II LASER PRODUCT MAXIMUM OUTPUT POWER: 635nm RADIATION LASER NE PAS REGARDER LE FAISCEAU - PRODUIT LASER CLASSE II PUISSANCE MAXIMALE SORTIE: 635nm LASER-STRAHLUNG...
