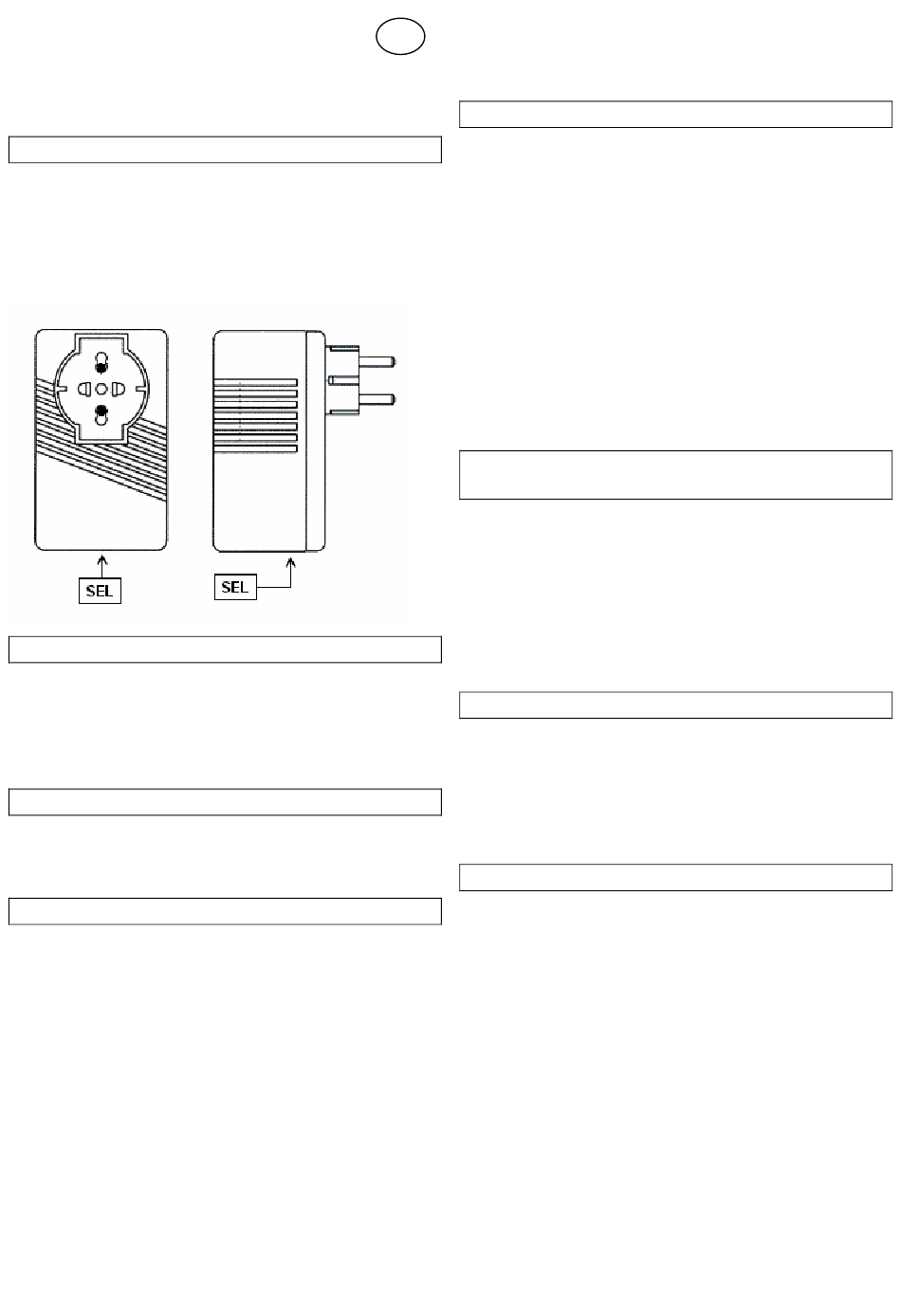

Seav TXS 2229 Installationsanleitung

Lastsensor TXS 2229
Elektronische Vorrichtung mit 433,92 Mhz Sender und Sensor
für die Stromversorgung der an die 230Vac integrierte Steck-
dose angelegten Last.
T M
ECHNISCHE ERKMALE
- Stromversorgung:
- Ausgang Benutzer:
- Betriebstemperatur:
- Funksender:
- Kodifizierung Sender Typ:
- Maße:
- Gehäuse:
I V
NSTALLATION DER ORRICHTUNG
Um einen optimalen Betrieb zu gewährleisten muss der Instal-
lationsort mit größter Sorgfalt ausgewählt werden. Die Reich-
weite hängt nicht nur von den technischen Daten des Gerätes
ab, sondern variiert auch je nach radioelektrischen Verhältnis-
sen des Ortes.
Der Sender hat eine eingebaute Antenne.
B
ETRIEBSVORAUSSETZUNG
Das Gerät funktioniert bei der ersten Inbetriebnahme nur in
Verbindung mit einer oder mehreren Steuereinheiten, da zu
diesem Zeitpunkt das Gerät einen nicht veränderbaren Besit-
zercode Typ Rolling Code gespeichert hat.
F
UNKTIONSMODALITÄT
Das Gerät kontrolliert ununterbrochen die an der 230 Vac
Steckdose angelegte Last. Je nach Variation der angelegten
Stromaufnahme sendet er zwei unterschiedliche 433,92 Mhz
Übertragungscode (Code Abwärts, wenn die Last auf maxima-
lem Betriebswert ist, Code Aufwärts, wenn die Last in Standby
oder abgetrennt ist).
Das Gerät hat Standardeinstellungen der Last und ist sofort
betriebsbereit. Sollten diese Einstellungen Störungen hervorru-
fen, muss eine Programmierung des Geräts vorgenommen
werden.
D
230V~ 50/60Hz 510W max.
230V~ 100-500W Max.
÷
-10 55° C
433,92 MHz
18 Bit Random Code
100 x 55 x 90 mm.
ABS UL94V-0 ( IP40 )
P
ROGRAMMIERUNGSMODALITÄT DES
Die Programmierung des Grenzwertes für die Stromaufnahme
des Gerätes ist vom Typ Selbstlernen und wird auf folgende
Weise ausgeführt: Die zu prüfende Last anschließen.
und den maximalen Stromaufnahmewert anbringen; drückt
man die Taste SEL ertönendrei akustische Signale, die den
Eintritt in die Programmierung bestätigen. Nach ca.3 Sekun-
den emittiert das Gerät ein Bestätigungssignal, das die erfolgte
Programmierung des neuen Stromaufnahmegrenzwertes mel-
det, daraufhin ertönen vier akustische Signale, die das Ende
der Programmierungsmodalität bestätigen.
Wenn dagegen, nachdem die Taste SEL betätigt wurde, das
Gerät nicht in der Lage ist, innerhalb von 15 Sekunden einen
Stromgrenzwert zu speichern erlässt das Gerät vier akustische
Signale, womit das Ende der Programmierungsphase bestätigt
wird.
Die oben beschriebenen Programmierungsoperationen können
für die Erfassung neuer Parameter der angelegten Last wie-
derholt werden.
Ü
BERTRAGUNGSMODALITÄT
V
ORRICHTUNG
Die Übertragung des Gerätes kann erzwungen werden, z.B.
um die Programmierung an der Steuereinheit, mit der es ver-
bunden werden soll, zu erleichtern; man geht wie folgt vor:
man schließt das Gerät an die elektrische Stromversorgung
an, indem man die Taste SEL ununterbrochen gedrückt hält,
es ertönen sechs akustische Signale, die das Abschicken nur
von Code Abwärts der 433,92 Mhz Vorrichtung bestätigen.
Die oben beschriebenen Übertragungsoperationen können für
ein neues Abschicken des Übertragungscodes wiederholt wer-
den.
T
ONSIGNALE
1 TON = Stromaufnahmegrenzwerte gespeichert.
3 TÖNE= Beginn der Programmierung
4 TÖNE= Ende der Programmierung
5 TÖNE = Löschen der gespeicherten Stromaufnahmegrenz-
werte
6 TÖNE = Abschicken Übertragungscode
R
ESET
Will man die Steuereinheit erneut auf die werkseitig eingestell-
te Konfiguration rückstellen (ohne die gespeicherten Stromauf-
nahmegrenzwerte) drückt man die Taste SEL 5 Sekunden lang
ohne Unterbrechung, gleichzeitig erlässt die Steuereinheit fünf
akustische Bestätigungssignale und die Operation ist beendet.
1
G
ERÄTES
M
ANUELL DER
Rev. 1.1 21/07/11
