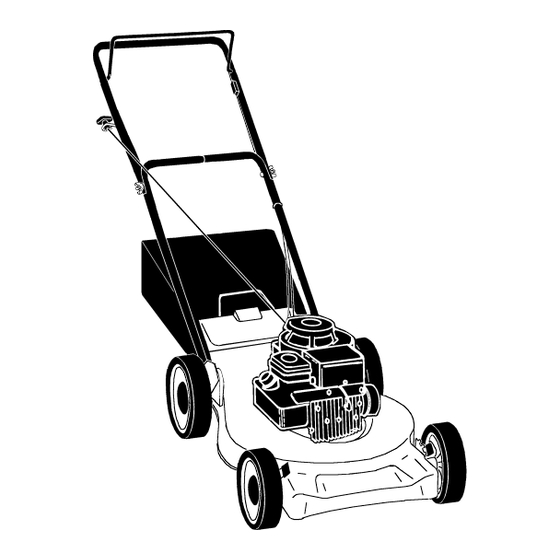

Weed Eater WEX35R20 Anleitungshandbuch

Weed Eater WEX35R20 Anleitungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

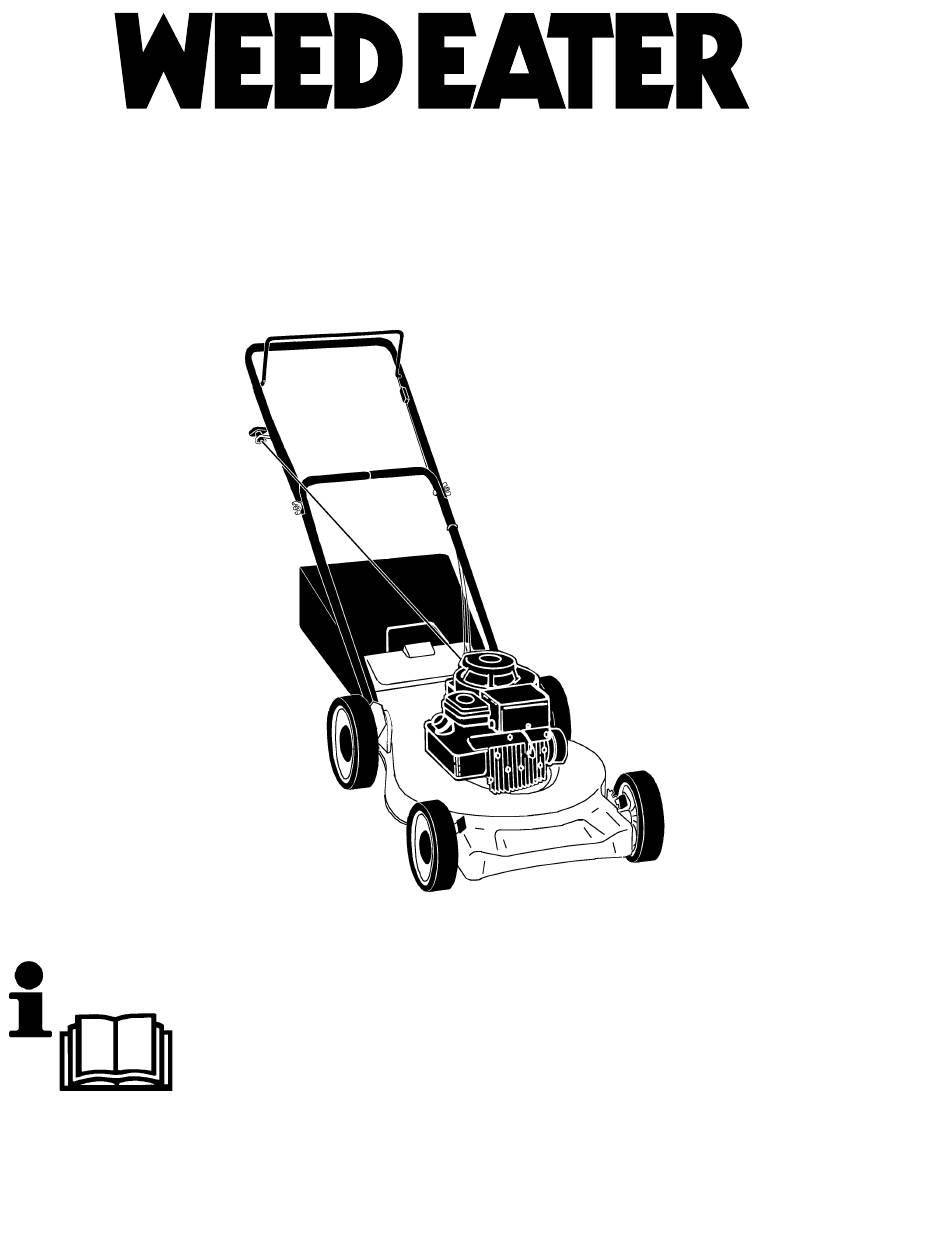

Instruction manual
Please read these instructions
carefully and make sure you under-
stand them before using this machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen
sorgfältig durch und vergewissern Sie
sich, daß Sie diese verstehen, bevor
Sie die Maschine in Betrieb nehmen.
WEX35R20
Manuel d'instructions
S'il vous plaît lisez soigneusement et
soyez sûr de comprende ces
instructions avant d'utiliser cette
machine.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones antes
de usar esta maquina.
®
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed
accertatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weed Eater WEX35R20

Inhaltszusammenfassung für Weed Eater WEX35R20

  • Seite 1 ® WEX35R20 Instruction manual Manuel d’instructions Manuale di istruzioni Please read these instructions S’il vous plaît lisez soigneusement et Prima di utilizzare la macchina leggete carefully and make sure you under- soyez sûr de comprende ces queste istruzioni con attenzione ed stand them before using this machine.
  • Seite 2 ® 167355 11.11.98 VB Printed in U.S.A.
  • Seite 3 CONTENTS INDICE Reglas de seguridad sivu 3-8 Safety rules Page 3-8 Especificaciones técnicas Technical data Overview Sumario Assembly 11-13 Montaje 11-13 Regulación 14-15 Adjustments 14-15 Arranque y parada 16-17 Start and stop 16-17 Aplicación del cortacésped Maintenance 19-20 Mantenimiento 19-20 General information Informaciones generales INHOUD...

  • Seite 4: Safety Precautions

    Safety precautions • Never transport the mower with the engine running. If transport requires the mower to be lifted, the operator must first make sure that the cutting blade has stopped. Operator safety • Never operate the mower with defective guards or shields, •...
  • Seite 5 • Nunca transporte el cortacésped con el motor encendido. Si Advertencias e instrucciones se necesita levantar el cortacésped para transpórtalo, asegúrese de que la cuchilla esté parada. para la seguridad • Nunca opere el cortacésped con las protecciones contra la desgarga defectuosas, o sin protecciones de seguridad, por ejemplo desviadores y/o sin el recogedor del césped en Seguridad del operador...
  • Seite 6 Sicherheitsvorschriften • Siezen Sie den Mäher nie mit defektem Gehäuse oder defekten Sicherheitsvorrichtungen bzw. fehlenden Bedienungssicherheit Sicherheitsvorrichtungen wie Prallblech und/oder • Der Benutzer sollte das Handbuch durchlesen und sich mit Grasfangvorrichtung ein. den Bedienungselementen und ihren Funktionen vertraut • Das Anlassen oder Einschalten des Motors mub vorsichtig machen.

  • Seite 7: Règles De Sécurité

    Règles de sécurité • Ne transportez pas la tondeuse avec le moteur en marche. Si le transport exige l'élévation de la tondeuse, l'opérateur doit être sûr que la lame de coupe est arrêtée. Sécurité de I´utilisateur • N'utilisez jamais la tondeuse avec des protecteurs ou des déflecteurs défectueux, ou sans les déflecteur de la sécurité, •...

  • Seite 8: Avvertenze Ed Istruzioni Di Sicurezza

    Avvertenze ed istruzioni di sicurezza • Per evitare problemi di lubrificazione, il tosaerba non deve essere usato su terreno in pendenza di oltre 30˚. Sicurezza dell’operatore • Non trasportare mai il rasaerba a motore in moto. Se per il tras-porto il rasaerba deve essere tenuto inclinato, assicurarsi •...

  • Seite 9: Waarschuwingen En Veiligheidsvoorschriften

    Waarschuwingen en • De maaimachine nooit met draaiende motor vervoeren. Als de maaier opgetild moet worden in verband met het trans- veiligheidsvoorschriften port, dient u erop toe te zien dat het snijblad stil staat. • De maaier nooit gebruiken met defekte beschermkappen en schermen, of zonder dat de beveiligingsvoorzieningen Veiligheid van de bediener (zoals afbuigers en grasverzamelaar) op hun plaats zitten.
  • Seite 10 Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Leer en begrijp hum betekenis. Simboli utilizzati sull'apparato faciante o nella documentzione fornita con il prodotto. E' importante cononscerne bene il significato. KEEP BYSTANDERS AWAY HIGH ENGINE ON ENGINE OFF WEX35R20 ZUSCHAUER FERNHALTEN HOCH MOTOR LÄUFT MOTOR AUS GARDEZ LES SPECTATEURS...
  • Seite 11 Mancheron partie Impugnatura Upper handle Handgriff, oberer Asa superior Duwboom, boven suprieure superiore Mancheron partie Duwboom, Impugnatura Lower handle Hangriff, unterer Asa inferior infrieure beneden inferiore Etrier du frein- Comando del Engine brake yoke Motorbremsbgel Mando freno motor Motorrembeugel moteur freno motore Maniglia de Start handle...
  • Seite 12 ASSEMBLING Handle Pull up the handle in direction of the arrow. With the handle in up- turned position, tighten the wing-nuts. MONTAGE Griff Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern anziehen. MONTAGE Manche Déployez le manche dans la direction de la fléche. Une fois le manche déployé, serrez les écrous à...
  • Seite 13 INSTALL REAR FOOT GUARD • Remove existing screw from mower. • Position guard as shown and secure with fasteners supplied. HINTEREN FUSS-SCHUTZ MONTIEREN • Die vorhandene Schraube vom Mäher entfernen. • Den Schutz der Abbildung entsprechend anbringen und mit mitgelieferten Befestigungsteilen sichern. INSTALLEZ LE PROTECTEUR DE PIEDS ARRIÈRE •...
  • Seite 14 TO ASSEMBLE & ATTACH GRASS CATCHER • Put grass catcher frame into grass bag with stiff part of bag on the bottom. • Slip vinyl bindings over frame. • Lift the rear door on the lawn mower housing and place the grass catcher frame onto the formed up tabs on the rear door hinge bracket.
  • Seite 15 ADJUSTMENT The mower can be set to different cutting levels. Adjust to desired cutting level by means of the lever at either wheel. Move the lever towards the wheel and set the cutting level. EINSTELLUNG Der Mäher ist in verschiedenen Schneidhöhen einstellbar. Erwünschte Schneidhöhe mit dem Hebel am jeweiligen Rad einstellen.
  • Seite 16 TO EMPTY GRASS CATCHER • To remove grass catcher, release engine brake yoke to stop engine. • Lift up rear door and remove the grass catcher by the handle. • Do not drag the bag when emptying, it will cause unnecessary wear. Leeren des Grasfangbeutels •...

  • Seite 17: Starting And Stopping

    STARTING AND STOPPING Place the mower on a flat surface. Note: not on gravel or similar. Fill the tank with petrol, not oil-blended. Both lead-free and lead-containing petrol may be used. Do not fill with petrol while the engine is running. •...

  • Seite 18: Arranque Y Parada

    ARRANQUE Y PARADA Colocar el cortacésped en una superficie llana (sin gravilla, guijarros, etc.). Rellenar el tanque de gasolina pura, sin aceite. Se peude usar gasloina sin plomo o con plomo. No rellenar el tanque mientras está funcionando el motor. •...
  • Seite 19 The mower should not be used on ground that slopes more than 30°. This could cause engine lubrication problems. STARTEN EN STOPPEN Der Rasenmäner solite nicht in einem Gelände benützt werden, das eine Neigung von mehr als 30° Grad hat. In solchen Fällen können Schmierungsprobleme im Motor auftreten.

  • Seite 20: Wartung

    MAINTENANCE Always remove the spark plug lead before repair, cleaning or maintenance work. After 5 hours running time, tighten screws and nuts. Check the oil. The spark plug must be at the highest point on the mower when it is tilted up. WARTUNG Ziehen Sie immer das Zündkerzenkabel ab, bevor Sie mit der Reparatur, Reinigung oder mit Wartungsarbeiten beginnen.
  • Seite 21 Change oil after each season or after 25 hours running time. Run the engine warm, remove the spark plug lead. Remove the drain plug from botton of engine and drain oil. Fill with new oil. SAE 30 can be used. Ölwechsel einmal pro Jahr oder nach 25 Betriebsstunden.
  • Seite 22 GENERAL INFORMATION Transport Remove spark plug lead. Empty the petrol tank. Before public transporting, engine oil and petrol must be removed. ALGEMEINE ERLÄUTERUNGEN Transport Zienhen Sie das Zündkerzenkabel ab. Entleeren Sie den Benzintank. Bei Transport mit öffentlichen Verkehrsmittein ist der Benzin und Öltank zu entleeren.
  • Seite 25 ® WEX35R20 Handbok Instruktionsbog Läs noga dessa anvisningar och se till att du förstår dem Læs disse instruktioner omhyggeligt og forstå dem, før du innan du använder denna maskin. bruger denne maskine. Håndbok med bruksanvisninger Ohjekirja Vennligst les nøye gjennom disse bruksanvisningene for å...
  • Seite 26 ® 167357 11.11.98 VB Printed in U.S.A.
  • Seite 27 INNEHÅLLSFÖRTECKNING INNHOLDSFORTEGNELSE Säkerhetsföreskrifter sidan 3-6 Sikkerhetsregler side 3-6 Tekniska data Tekniske data Översikt Oversikt Montering 9-10 Montering 9-10 Innstilling 11-12 Inställning 11-12 Start och stopp Start og stopp Användning av klipparen Bruk av klipperen Underhåll 15-16 Vedlikehold 15-16 Allmänna upplysningar Generelle opplysninger INDHOLDSFORTEGNELSE SISÄLTÖ...
  • Seite 28 Säkerhetsregler • Förflytta aldrig klipparen med motorn startad. Om förflyttning kräver att du lyfter klipparen måste du först kontrollera att knivbladet har stannat. Användarens säkerhet • Använd aldrig klipparen med defekta kåpor eller • Läs noga igenom denna handbok för att vara säker på skyddsplåtar, eller utan skyddsutrustning som att förstå...
  • Seite 29 Sikkerhetsregler • Klipperen bør ikke brukes i terreng som heller mer enn 30O. Problem med smøring i motoren kan da oppstå. • Forflytt aldri klipperen med motoren i gang. Hvis Brukersikkerhet forflytting krever at klipperen løftes, må du kontrollere • Les denne håndboken nøye og forsikre deg om at du at kniven har stoppet.
  • Seite 30 • Maskinen må aldrig transporteres med motoren kørende. Hvis transporten indebærer løft, skal brugeren først sikre sig, at knivbladet er holdt op med at rotere. Sikkerhedsregler • Maskinen må aldrig betjenes med defekte skærme eller skjolde, eller uden at sikkerhedsanordningene – Brugerens sikkerhed f.eks.

  • Seite 31: Turvallisuusohjeet

    Turvallisuusohjeet Työturvallisuus • Leikkurin käyttö rintellä voi aiheuttaa vaaratilanteita. Käyttöturvallisuus Älä leikkaa liian kaltevilla pinnoilla. Aja aina rinteen • Lue tämä käsikirja huolella ja varmistu, että osaat suunntaisesti. käyttää hallintalaitteita ja ymmärrät, miten ne toimivat. • Leikkuria ei tule käyttää maastossa, jonka •...
  • Seite 32 Disse symboler kan findes på din plæneklipper eller i de instruktioner der leveres med den. Det er vigtigt at lære og forstå deres betydning. Nämä symbolit voivat esiintyä laitteessasi tai tuotteen mukana seuraavassa kirjallisuudessa. Opi ymmärtämään niiden merkitys. WEX35R20 HÖG SE TILL ATT ÅSKÅDARE MOTORN AV MOTORN PÅ...
  • Seite 33 Handtag, övre Håndtak, øvre Kahva, ylempi Håndtag, øverste Handtag, nedre Håndtak, nedre Kahva, alempi Håndtag, nederste Motorbromsbygel Motorbremsebøyle Moottorijarru Motorbremsebøjle Starthandtag Starthåndtak Starthåndtag Käynnistyskahva Luftfilter Luftfilter Luftfilter Ilmansuodatin Bensinpåfyllning Bensinpåfylling Benzinpåfyldning Bensiinintäyttö Gasreglage Gassregulering Gasregulering Kaasunsäuadin 8 Höjdreglering Høydereg.grep Højde reg.greb Korkeudensäätökahva...
  • Seite 34 MONTERING Handtag Fäll upp handtaget i pilktning. När handtaget är uppfällt, drag åt vingmuttrarna. MONTERING Håndtak Håndtaket trekkes ut i pilens retning. Når håndtaket er slått opp, trekk til vingemutterne. MONTERING Håndtag Håndtaget trækkes ud i pilens retning. Når håndtaget er slået op, spændes vingemøtrikkerne.
  • Seite 35 IHOPSÅTTNING MONTERING GRÄSUPPSAMLARE • Sätt in ramen i gräsuppsamlaren med gräsuppsamlarens hårda del nedåt. • Dra plasthakarna runt över ramen. • Öppna gräsklipparens baklucka och fäst ramen på hakarna på luckans gangjärnsfäste. • Gräsuppsamlaren hålls på plats genom luckans tryck mot gräsuppsamlarramen.
  • Seite 36 INSTÄLLNING Klipparen kan ställas in i olika klipphöjder. Ställ in önskad klipphöjd med spaken vid respektive hjul. Tryck spaken mot hjulet och reglera klipphöjden. INNSTILLING Plenklipperen kan innstilles i forskjellige klippehøyder. Still inn den den ønskede klippehøyde ved hjelp av spaken ved de respektive hjul.
  • Seite 37 TÖMNING AV GRÄSUPPSAMLARE • Stanna motorn genom att släppa manöverreglaget. • Lyft upp bakluckan och ta bort gräsuppsamlaren med hjälp av handtaget. • Släpa inte gräsuppsamlaren på marken vid tömning. Det kan orsaka onödigt slitage på väven hos uppsamlarpåsen. TØMMING AV GRESSOPPSAMLER •...

  • Seite 38: Start Och Stopp

    START OCH STOPP Placera klipparen på plant underlag. Obs. ej på singel, grus eller liknande.Fyll tanken med ren bensin, ej oljeblandad. Blyfri och blyhaltig bensin kan användas. Fyll inte på bensin medan motorn är igång. • Sått gasreglaget i position "MAX". •...
  • Seite 39 ANVÄNDNING Klipparen bör inte användas i terräng som lutar mer än 30°. Problem med motorns smörjning kan då uppstå. BRUK Klipperen bør ikke brukes i terreng som heller mer enn 30°. Problem med motorens smøring kan da oppstgå. ANVENDELSE ° Max 30 For at undgå...

  • Seite 40: Underhåll

    UNDERHÅLL Tag alltid bort tändkabeln före reparation, rengöring eller underhållsarbete. Efter 5 timmar, drag åt skruvar och muttrar. Kontrollera oljan. När klipparen läggs på sidan måste tändstiftet vara högsta punkt. VEDLIKEHOOD Ta alltid av pluggledningen før reparasjon, rengjøring eller vedlikeholds- arbeide.
  • Seite 41 Byt olja varje säsong, eller efter 25 timmars körning. Kör motorn varm, stanna motorn och ta bort tändkabeln. Ta bort dräneringspluggen på motorns undersida och tappa ur oljan. Fyll därefter på ny olja. SAE 30 kan användas. Skift olje hver sesong, eller etter 25 timers kjøring. Kjør motoren varm, stans motoren og ta bort tenningskabelen.

  • Seite 42: Generelle Opplysninger

    ALLMÄNNA UPPLYSNINGGAR Transport Vid transport med allmånna transportmedel måste både bensin och olja tömmas ur. GENERELLE OPPLYSNINGER Transport Ved offentlig transport må både bensin og olje tømmes. GENERELLE OPLYSNINGER Transport Ved transport med offentlige transportmidler skal både benzin og olie aftappes.

  • Seite 45: Lawn Mower

    REPAIR PARTS MANUAL MODEL NO. WEX35R20A Lawn Mower ® 167127 11.11.98 VB PRINTED IN U.S.A.
  • Seite 46 REPAIR PARTS ROTARY MOWER MODEL NO. WEX35R20A...
  • Seite 47 REPAIR PARTS ROTARY MOWER MODEL NO. WEX35R20A PART PART DESCRIPTION DESCRIPTION 131696 Control Bar 62335 Belleville Washer 166860X479 Upper Handle 142748 Shoulder Bolt 3/8-16 151590X479 Lower Handle 800220 Wheel Assembly 132001 Rope Guide 83923 Flanged Locknut 63601 Locknut 1/4-20 800090 Hubcap 131959 Handle Bolt...
  • Seite 48 CONGRATULATIONS on your purchase of a new lawn mower. Your lawn mower has been designed, engineered and manufactured to give you the best possible dependability and performance. LIMITED WARRANTY The Manufacturer warrants to the original consumer purchaser that this product as manufactured is free from defects in mate- rials and workmanship.
