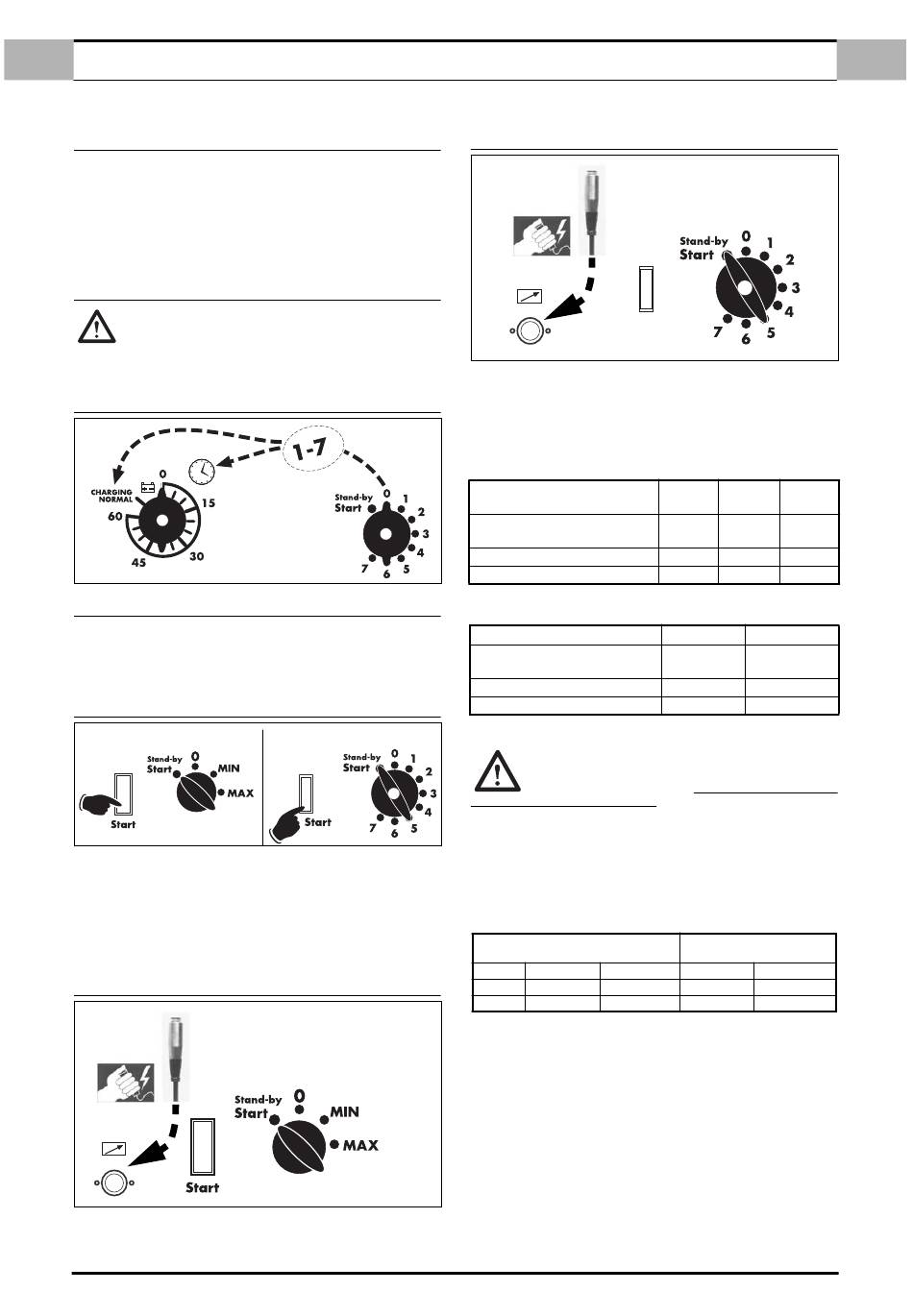

6.0 TIMERSTYRD LADDNING (ENFAS STARTHJÄLP)
Gör alla anslutningar enligt beskrivningen i avsnitt 1.2:
a. Ställ in önskad laddningstid, högst 60 minuter, med hjälp av timern (Ref. 10
- Fig. 1).
b. Vrid huvudströmbrytaren (Ref. 6 - Fig. 1) till läge MAX och använd
omkopplaren (Ref. 3 - Fig. 1) för att ställa in önskad strömstyrka. Timern
räknar baklänges och när den kommer tillbaka till utgångsläget avbryts
laddningen.
7.0 TIMERSTYRD LADDNING (TREFAS STARTHJÄLP)
OBSERVERA! När timern är i läge "0" är laddningsfunktionerna låsta.
När laddningen ska göras på "traditionellt" sätt ska timern ställas i
normalladdningsläge "CHARGING NORMAL". Alla laddningslägen fungerar även
med timer (upp till 60 minuter).
Figur 3.
8.0 START
När fordonets batteri inte har tillräcklig energi för att mata startmotorn måste
fordonet startas med en laddare. I detta fall tas energi ut från elnätet via
utrustningen så att det blir möjligt att starta fordonet.
8.1 START FRÅN PANELEN
Figur 4.
ENFAS STARTHJÄLP
Gör alla anslutningar enligt beskrivningen i avsnitt 1.2:
a. Ställ omkopplaren (- Fig. 4) på "Stand-by - START".
b. Starta fordonsmotorn med hjälp av startmotorn och sätt samtidigt igång
laddaren genom att trycka på startknappen (- Fig. 4) eller använd
fjärrkontrollen (- Fig. 5- Fig. 6) för att starta.
8.2 START MED FJÄRRKONTROLL
Figur 5.
TIMERSTYRD LADDNING (ENFAS STARTHJÄLP)
TREFAS STARTHJÄLP
ENFAS STARTHJÄLP
(S) 4
Figur 6.
Start
a. Starta motorn och släpp omedelbart upp STARTKNAPPEN ( - Fig. 5 - Fig. 6).
b. Lossa kablarna från batteriet i följande ordning: MINUS - PLUS.
c. Stäng av batteriladdaren med hjälp av omkopplaren (- Fig. 5 - Fig. 6).
Tillgängliga strömvärden för start anges i tabellen:
ENFAS STARTHJÄLP
1.5 V startström per battericell
(Nor. 60335).
1 V startström per battericell.
0 V startström.
TREFAS STARTHJÄLP
1.5 V startström per battericell
(Nor. 60335).
1 V startström per battericell.
0 V startström.
OBSERVERA! Ha inte starthjälpen i Startläge längre än vad som är
absolut nödvändigt för att starta fordonet och aldrig längre än 5 sekunder. Långa
starttider utan intervall gör att skyddssäkringen går eller att termoskyddet utlöser.
Innan fordonets startmotor startas måste man trycka på batteriladdarens/
fjärrkontrollens startknapp. Startknappen ska släppas upp efter att startmotorn
har stoppats. Om motorn som ska startas kräver högre effekt än vad
batteriladdaren ger eller om motorn inte laddas, dvs. om batteriet är väldigt
urladdat, måste starten föregås av 10-15 sekunders snabbladdning. Vid start av
dieselmotorer rekommenderar vi att tändstiften förvärms innan batteriladdaren
ställs i startläge. Annars uppstår skador på tändstiften.
OMEDELBAR START
GRÄNSVILLKOR MELLANVILLKOR GRÄNSVILLKOR
Enfas 80 Ah 150 Ah
Trefas 240 Ah 240 Ah
* Gränsvillkor = batteriet mycket urladdat vid -18 °C utomhustemperatur.
* Mellanvillkor = batteriet är inte särskilt urladdat (en typisk situation är när
strålkastarna har varit på under natten), batteriet är inte särskilt gammalt och
utomhustemperaturen är cirka 5-10° C.
TREFAS STARTHJÄLP
BATT. BATT. BATT.
6 V 12 V 24 V
280 440 460
310 560 570
500 770 885
BATT. 12 V BATT. 24 V
1000 1000
1500 1500
2000 1750
START MED FÖRLADDNING
(10'-15')
MELLANVILLKOR
200 Ah 240 Ah
240 Ah 240 Ah
