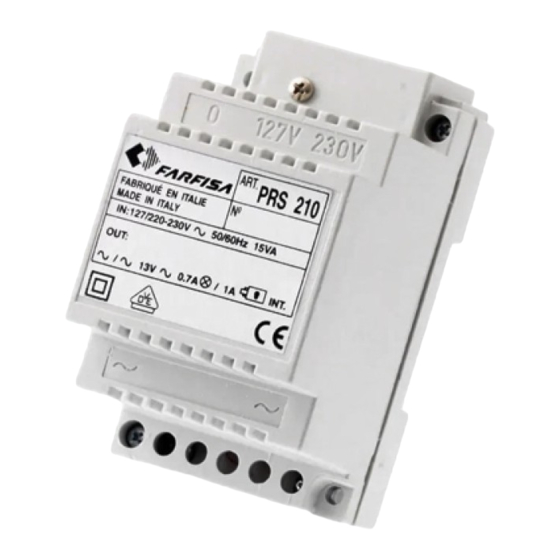

FARFISA INTERCOMS PRS 210 Bedienungsanleitung

TRASFORMATORE
Dati tecnici
Tensione di rete: 127V o 220-230Vca
Frequenza: 50 ÷ 60 Hz
Potenza: 15VA
Tensione d'uscita: 13Vca ± 1
Massima corrente ad uso continuo: 0,7A
Massima corrente ad uso intermittente: 1A
Temperatura di funzionamento: 0° ÷+40°C
Massima umidità ammissibile: 90% RH
Contenitore DIN 3 moduli A
Fissabile su guida DIN o a muro con 2 tasselli ad
espansione
Approvazioni: VDE (EN60065)
Nota
Gli alimentatori sono protetti contro sovraccarichi
o cortocircuiti da un sensore di temperatura
(Termoprotettore). Per il ripristino occorre togliere
la tensione di rete per circa 1 minuto e ridare
tensione dopo aver eliminato il difetto.
Attenzione
- L'apparecchio non deve essere esposto a
pioggia o spruzzi d'acqua.
- Un interruttore di rete bipolare, con una sepa-
razione dei contatti di almeno 3mm in ciascun
polo, deve essere incorporato nell'installazio-
ne elettrica dell'edificio.
TRANSFORMADOR
Datos técnicos
Tensión de red: 127V ó 220-230Vca
Frecuencia: 50 ÷ 60 Hz
Potencia: 15VA
Tensión de salida: 13Vca ±1
Máxima corriente en uso continuo: 0,7A
Máxima corriente en uso intermitente: 1A
Temperatura de funcionamiento: 0°÷+40°C
Maxima humedad admisible: 90%RH
Contenedor: DIN 3 módulos A
Fijación en carril DIN o 2 tacos a expansión
Aprobación: VDE (EN60065)
Nota
Los alimentadores están protegidos contra so-
brecargas o cortocircuitos con un sensor de
temperatura (Termoprotector). Para el restable-
cimiento serà necesario quitar la tensión de la
red aproximadamente por 1 minuto y darla
nuevamente después de haber eliminado el
defecto.
Atención
- El aparato no debe ser expuesto a la lluvia o
a chorros de agua.
- Un interruptor bipolar, con una separación por
lo menos de 3 mm, en cada polo, tiene que
incorporarse en la instalación eléctrica del
edificio.
ACI srl Farfisa Intercoms • Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy • Tel: +39 071 7202038 (r.a.) • Fax: +39 071 7202037 • e-mail: info@acifarfisa.it • www.acifarfisa.it
TRANSFORMER
Technical data
Mains voltage: 127V or 220-230VAC
Frequency: 50 ÷ 60 Hz
Power: 15VA
Output voltage: 13Vac ± 1
Maximum current - continuous use: 0.7A
Maximum current - intermittent use: 1A
Operating temperature: 0° ÷+40°C
Maximum admissible humidity: 90% RH
3 module A DIN housing
Fits on DIN bar or with 2 expansion plugs
Approved by: VDE (EN60065)
Note
The power supplies are protected against over-
loads or short-circuiting by a sensor (Thermo-
protector), to restore power, it is necessary to cut
off the mains voltage for about one minute.
Reconnect power after having repaired the fault.
Warnings
- The apparatus shall not be exposed to dripping
or splashing.
- An all-pole mains switch, with a contact sepa-
ration of at least 3mm in each pole, shall be
incorporated in the electrical installation of the
buildings.
TRANSFORMADOR
Dados técnicos
Tensão de rede: 127V ou 220-230Vca
Frequencia: 50 ÷ 60 Hz
Potência: 15VA
Tensão de saída: 13Vca ± 1
Máxima corrente para uso contínuo: 0,7A
Máxima corrente para uso intermitente: 1A
Temperatura do funcionamento:
Máxima humidade admissível: 90% HR
Recipiente: DIN 3 modulós A
Fixável em barra DIN ou com dois parafusos a
expansão
Aprovação: VDE (EN60065)
Nota
Os alimentadores são protegidos contra sobre-
cargas ou curto-circuitos para um sensor de
temperatura (termoprotector). Para ligar de novo
é necessário desligar a tensão eléctrica por mais
ou menos 1 minuto e ligar de novo a tensão depois
de ter corrigido o defeito.
Atenção
- O aparelho não deve ficar exposto a pingos ou
salpicos.
- A instalação eléctrica do edificio deve ter um
interruptor geral com separação dos contactos
em pelo menos 3 mm em cada polo.
TRANSFORMATEUR
Données techniques
Tension de secteur: 127V ou 220-230Vca
Fréquence: 50 ÷ 60 Hz
Puissance: 15VA
Tension de sortie: 13Vca ± 1
Courant maximum en service continu: 0,7A
Courant maximum en service intermittent: 1A
Température de fonctionnement: 0° ÷+40°C
Humidité maximale admissible: 90% HR
Boîtier DIN 3 modules A
Fixation sur rail DIN ou dans coffret mural avec 2
tasseaux à expansion.
Approuvé: VDE (EN60065)
Note
Les alimentations sont protégées contre les sur-
charges ou les court-circuits par un détecteur de
température (protection-thermique).
Pour le réarmer, il faut débrancher la tension du
réseau pendant environ 1 minute, et la rétablir
après avoir éliminé le défaut.
Attention
- L'appareil ne doit pas être exposé au ruisselle-
ment, ni aux projections d'eau.
- Un interrupteur de réseau bipolaire, avec une
séparation des contacts d'au moins 3 mm sur
chaque pôle doit être incorporé dans l'installation
électrique du bâtiment.
TRANSFORMATOR
Technische Daten
Versorgung: 127V oder 220-230Vac
Frequenz: 50 ÷ 60 Hz
Leistung: 15VA
Ausgangsspannung: 13Vac ± 1
Max. Dauerstrom: 0,7A
Max. Impulsstrom: 1A
Betriebstemperatur: 0° bis +40°C
0° ÷ +40°C
Max. zulässige Feuchtigkeit: 90% RH
Gehäuse: 3 DIN A Module
Befestigung auf DIN-Schiene oder an der Mauer
mittels 2 Spreizdübeln
Zulassungen: VDE (EN60065)
Anmerkung
Alle Netzteile enthalten keine Sicherungen, alle
Ausgänge sind aber gegen Überlastung oder
Kurzschluß durch Temperatursensoren (Tem-
peraturschutzschalter) geschützt. Um nach ei-
nem Ausfall das Gerät wieder einzuschalten,
reicht es die Netzspannung für ca.1 Minute ab-
zuschalten und diese nach dem Beheben des
verursachenden Defektes wieder einzuschalten.
Bitte Beachten
- Das Gerät darf nicht Tropf- und Spritzwasser
ausgesetzt werden.
- Ein allpoliger Netzschalter mit min. 3 mm Ent-
fernung zwischen den beiden Polen muss in der
Elektroinstallation des Gebäudes vorhanden
sein.
Mi 2071
PRS 210
