BARRIERA ALL'INFRAROSSO MODULATO
Descrizione

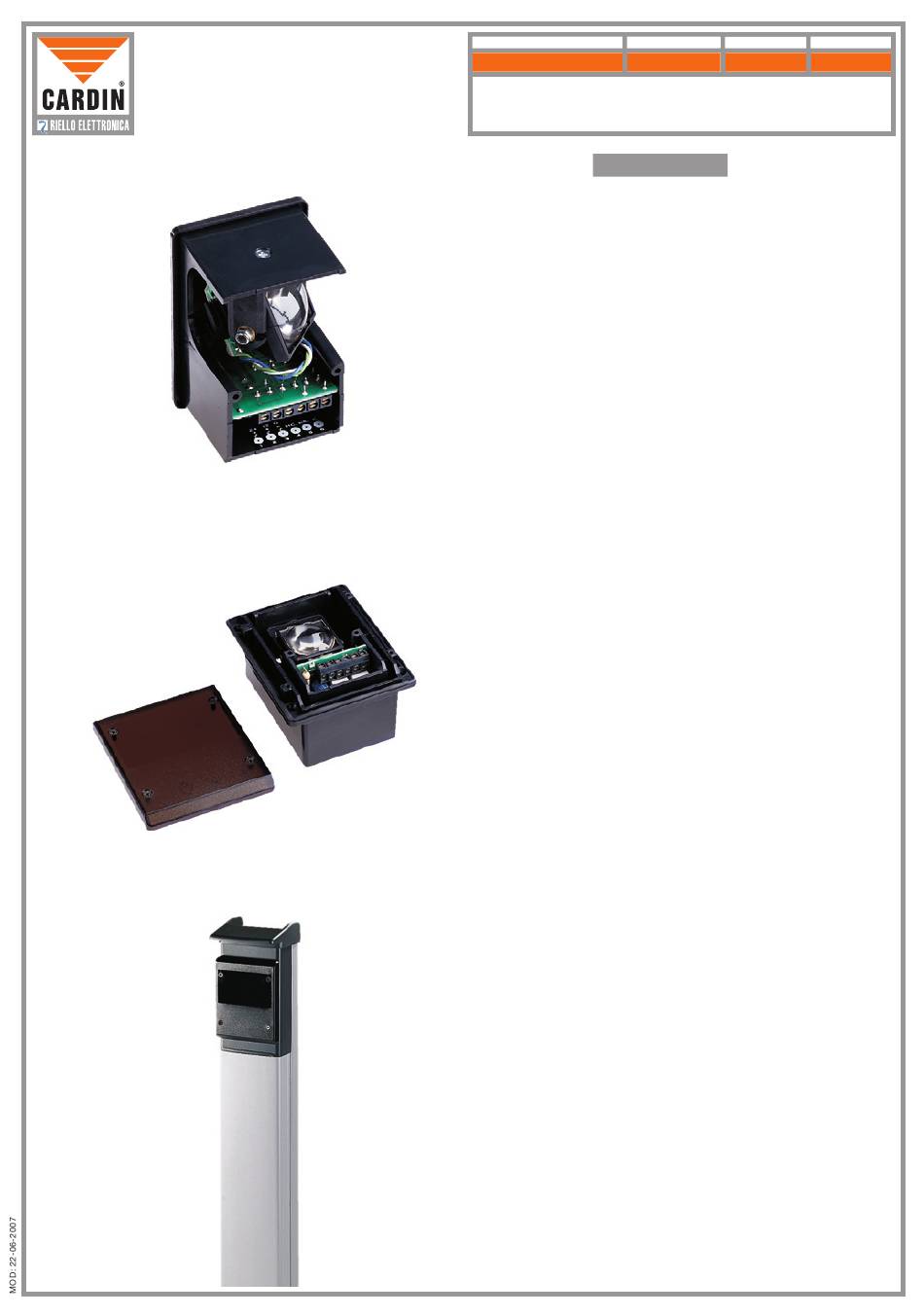

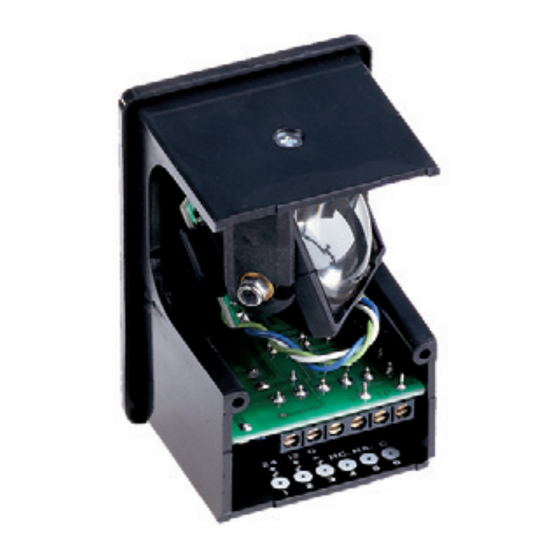

Barriera all'infrarosso modulato composta da proiettore e ricevitore. Le apparecchiature sono alloggiate
in un contenitore plastico antiurto a tenuta d'acqua con predisposizione per tutti i sistemi di fissaggio.
L'ottica è regolabile sia orizzontalmente, potendo compiere una rotazione di 180°, che verticalmente
con una rotazione possibile di ± 30° rispetto alla posizione standard. Queste due regolazioni permettono
installazioni con funzionamento laterale rispetto al piano di fissaggio e installazioni con proiettore e
ricevitore posizionati a quote differenti (part.. e-d fig. 2).
Apparecchiatura costruita a norme di sicurezza. Grado di protezione IP55.
Possibilità d'impiego
La barriera a raggio infrarosso rappresenta un efficiente sistema di sicurezza per la protezione di pas-
saggi o spazi soggetti ad installazioni automatizzate di porte e cancelli controllate a distanza. Adatte
per applicazione su passaggi di luce massima non superiore a 15m.
L'uso e l'installazione di queste apparecchiature deve rispettare rigorosamente le indicazioni fornite
dal costruttore e le norme di sicurezza vigenti. Il costruttore non può essere considerato responsabile
per eventuali danni derivati da usi impropri sbagliati e irragionevoli.
Versioni
CDR841E00 La confezione comprende gli elementi per l'applicazione in superficie
- 1 Proiettore in contenitore base
- 1 Ricevitore in contenitore base
- 2 Vetrini di chiusura per fotocellule da esterno
- 2 Piastrine per fissaggio rapido a parete
- Serie di Viterie
- Serie Guarnizioni
CDR841I00 La confezione comprende gli elementi per l'applicazione ad incasso
- 1 Proiettore in contenitore base
- 1 Ricevitore in contenitore base
- 2 Contenitore da incasso
- 2 Vetrini di chiusura per fotocellule da incasso
- Serie di Viterie
- Serie Guarnizioni
- 2 Agganci in lamiera zincata (per applicazioni ad incasso su colonnina) (part. 5a. fig. 5)
Accessori disponibili a richiesta
CDR841ABC Protezione in materiale plastico antiurto (applicazioni in superficie)
Caratteristiche tecniche
- Emissione all'infrarosso con diodo GaAs (Arseniuro di Gallio) a doppio emettitore, con modulazione
continua 6,75 KHz.
- Lunghezza d'onda dell'emissione infrarossa: 950 nm.
- Alimentazione: 12 - 24 Vac/dc.
- Comando: doppio relé con scambi in serie come richiesto dalla normativa (riguardante dispositivi di
protezione contro gli infortuni, per cancelli, porte e portoni motorizzati).
- Relé max potenza commutabile con carico resistivo:
28W in dc/60VA in ac; tensione max 30 Vac/dc; corrente max. 1A;
12 Vac/dc, 30 mA il ricevitore + 40 mA il proiettore;
- Assorbimenti:
24 Vac/dc, 36 mA il ricevitore + 53 mA il proiettore;
- Temperatura di funzionamento: -10...+55 °C;
- Led rosso di segnalazione di rete nel proiettore;
- Led rosso (fotocellula non allineata o raggio interrotto) nel ricevitore;
- Test point (per centratura fine) nel ricevitore;
- Ottica regolabile su snodi frizionati e autobloccanti
- Portata: 30 m per impianti su interni di edifici
15 m per impianti eseguiti all'esterno in tutte le condizioni, anche in
presenza di fitta nebbia, pioggia, o polvere.
Installazione
Nota: In caso di installazioni comprendenti più apparecchiature occorre tener presente, che due ricevitori
installati sullo stesso lato possono essere interessati dall'identico proiettore, montato sul lato opposto,
senza per questo compromettere il regolare funzionamento del sistema. Se questa circostanza non
dovesse essere ricercata, si avrà cura di evitare queste interferenze, intercalando alla giusta distanza
proiettori e ricevitori (min 600 mm).
Proiettore e ricevitore vanno normalmente fissati sullo stesso asse geometrico e alla stessa altezza
dal suolo, frontalmente.
INSTALLAZIONE A SUPERFICIE CDR841E00 (fig.4)
- L'installazione è possibile su ogni tipo di struttura:
Consentendo oltre al posizionamento standard il posizionamento laterale (portando così le apparec-
chiature fuori della luce passaggio) e il posizionamento proiettore e ricevitore a quote differenziate (per
superare problemi su strutture particolari) (part. a-b-c-d, fig.2).
- Scegliere i punti di fissaggio a superficie in base alle necessità d'impianto.
- Prevedere il percorso cavi sulla struttura fino al punti di fissaggio.
- Fissare le piastrine per l'attacco rapido nei punti stabiliti (part. 1 fig. 4).
- Passare sull'apposito foro del contenitore base i cavi per i collegamenti.
- Estrarre leggermente la scheda ed eseguire i collegamenti.
- Collegata l'apparecchiatura eseguire inserendo la guarnizione antiacqua l'accoppiamento a scatto
tra base ad attacco rapido e contenitore base. Viene garantita l'impermeabilità dell'accoppiamento
(part. 2, fig. 4).
- Inserire nell'apposita sede del contenitore base la guarnizione di tenuta e procedere (dopo aver
effettuato le opportune regolazioni) al fissaggio del vetrino (part. 5-6, fig. 4).
- Se necessario prevedere l'installazione della mascherina di protezione, fornita a richiesta
(part. 7, fig. 4).
INSTALLAZIONE AD INCASSO CDR841I00 (fig.5)
- L'installazione è possibile su ogni tipo di struttura.
- Scegliere i punti di incasso in base alla necessità d'impianto.
- Prevedere le sedi d'incasso in base alle misure dei contenitori (part. 1, fig. 5).
- Prevedere il percorso cavi sulla struttura fino ai punti d'incasso.
- Passare i cavi sui contenitori inserirli a parete e fissarli nel modo più opportuno.
- Passare sull'apposito foro del contenitore base i cavi per i collegamenti.
- Estrarre leggermente la scheda ed eseguire i collegamenti.
- Collegata l'apparecchiatura, eseguire l'accoppiamento tra contenitore ad incasso e contenitore base,
premendo fino ad ottenere il giusto accoppiamento tra i piolini di riferimento ed i fori corrispondenti
(part. 1-2. fig. 5).
- Inserire nell'apposita sede del contenitore ad incasso la guarnizione di tenuta e procedere (dopo
aver effettuato le opportune regolazioni) al fissaggio del vetrino (part. 4-5, fig. 5).
Connessioni e centratura
- Eseguire le connessioni secondo lo schema (fig.3), sfilando leggermente la scheda per facilitare
l'operazione.
- Effettuare le connessioni, reinserire la scheda elettronica nelle apposite guide.
- Alimentati proiettore e ricevitore risulteranno: accesi permanentemente, led proiettore, ed a fotocellula
non centrata led ricevitore.
- Il sezione minima del cavo di collegamento TX-RX = 0.2 mm
Eseguire la centratura nel modo seguente:
1) Orientare opportunamente l'ottica fino allo spegnimento del led (ricevitore). I dadi di regolazione
sono frizionati ed autobloccanti, non devono pertanto essere ne serrati ne allentati.
2) Per una centratura fine, usare un comune tester 2 Vdc fondoscala, inserendo i puntali nelle apposite
zone di prova (vedi test point fig. 6) con l'esatta polarità come da contrassegni sul circuito stampato
ed orientare opportunamente l'ottica fino ad ottenere la massima deviazione del segnale (0,9 -
1Vdc).
