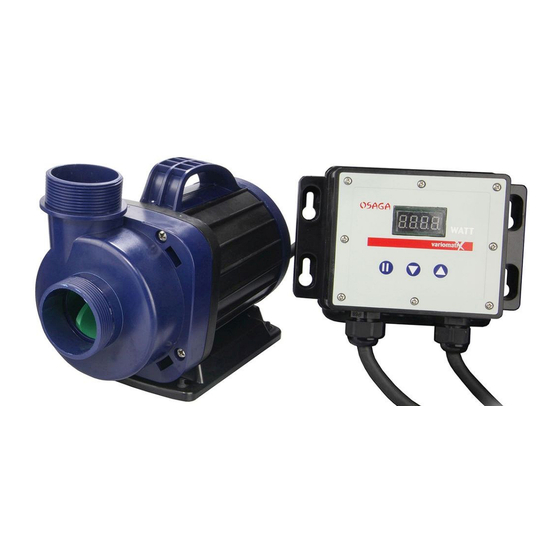

OHE-30000 variomatix
Elektronisch gesteuerte Umwälzpumpe
Bitte lesen Sie die Anleitung vor Inbetriebnahme des Gerätes sorgfältig durch. Sie finden eine Reihe von
nützlichen Hinweisen. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese bei Weitergabe
des Gerätes mit.
Diese Bedienungsanleitung beschreibt die Funktion und Wartung der OSAGA Umwälzpumpe
„OHE-30000 variomatix" mit folgenden technischen Daten:
Modell
Watt
OHE-30000VX 45-385
*) gemessen ohne Gegendruck.
Betriebsspannung 220 - 240 V~ / 50 Hz
Elektronisch gesteuerter Pumpenmotor
Überlastungsgeschützt durch Thermoschalter.
Pumpt Partikel bis Ø 8 mm Korngröße.
Die Pumpe ist für Süß- und Seewasser geeignet.
mit Fernbedienteil und regelbarer
Förderleistung von 30% bis 100%
Bedienungsanleitung
l/min
l/h *)
163
12-30.000
®
H max
Ø Auslass
10 m
2,0" / 50 mm
Ø Einlaß
2,0" / 50 mm
Werbung
Verwandte Anleitungen für Osaga OHE-30000 variomatix
Inhaltszusammenfassung für Osaga OHE-30000 variomatix
- Seite 1 Bitte lesen Sie die Anleitung vor Inbetriebnahme des Gerätes sorgfältig durch. Sie finden eine Reihe von nützlichen Hinweisen. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese bei Weitergabe des Gerätes mit. Diese Bedienungsanleitung beschreibt die Funktion und Wartung der OSAGA Umwälzpumpe „OHE-30000 variomatix“ mit folgenden technischen Daten: Modell...
- Seite 2 Lieferumfang 1 x Pumpe mit 10 m Gummi-Netzkabel. 1 x kabelgebundenes Fernbedienteil mit Schuko-Stecker. 2 x Stufenschlauchtülle mit Überwurfmuttern und Dichtungen. 1 x Filterkorb für die Ansaugöffnung der Pumpenkammer. Aufstellung der Pumpe Die Pumpe ist für sowohl für Betrieb unter Wasser als auch für Trockenaufstellung außerhalb des Wasser konzipiert.
- Seite 3 Gummifüsse 4x WICHTIG: Regelmäßiges Enfernen von Kalkablagerungen OSAGA OHE-Pumpen sind bauartbedingt anfällig für Kalkablagerungen im Inneren des Motors, am Rotor bzw. im Statorgehäuse. Hier kann sich mit der Zeit eine Kalkschicht aufbauen, die im Extremfall zu einer Blockade des Rotors führt.
- Seite 4 Allgemeine Sicherheitshinweise Elektrogeräte sind kein Kinderspielzeug! Deshalb das Gerät außerhalb der Reichweite von Kindern benutzen und aufbewahren. Kinder erkennen nicht die Gefahr, die beim Umgang mit elektrischen Geräten entstehen kann. Netzkabel nicht herunterhängen lassen, um Gefährdungen zu vermeiden. Ein Austausch des Netzkabels ist nicht möglich. Wenn das Kabel beschädigt ist, darf die Pumpe nicht mehr benutzt und sollte entsorgt werden ! Bestimmungsgemäße Verwendung Diese Pumpen sind ausschließlich für den Gebrauch an privaten Gartenteichen bzw.
