Inhaltszusammenfassung für Wavetek Meterman ECB50

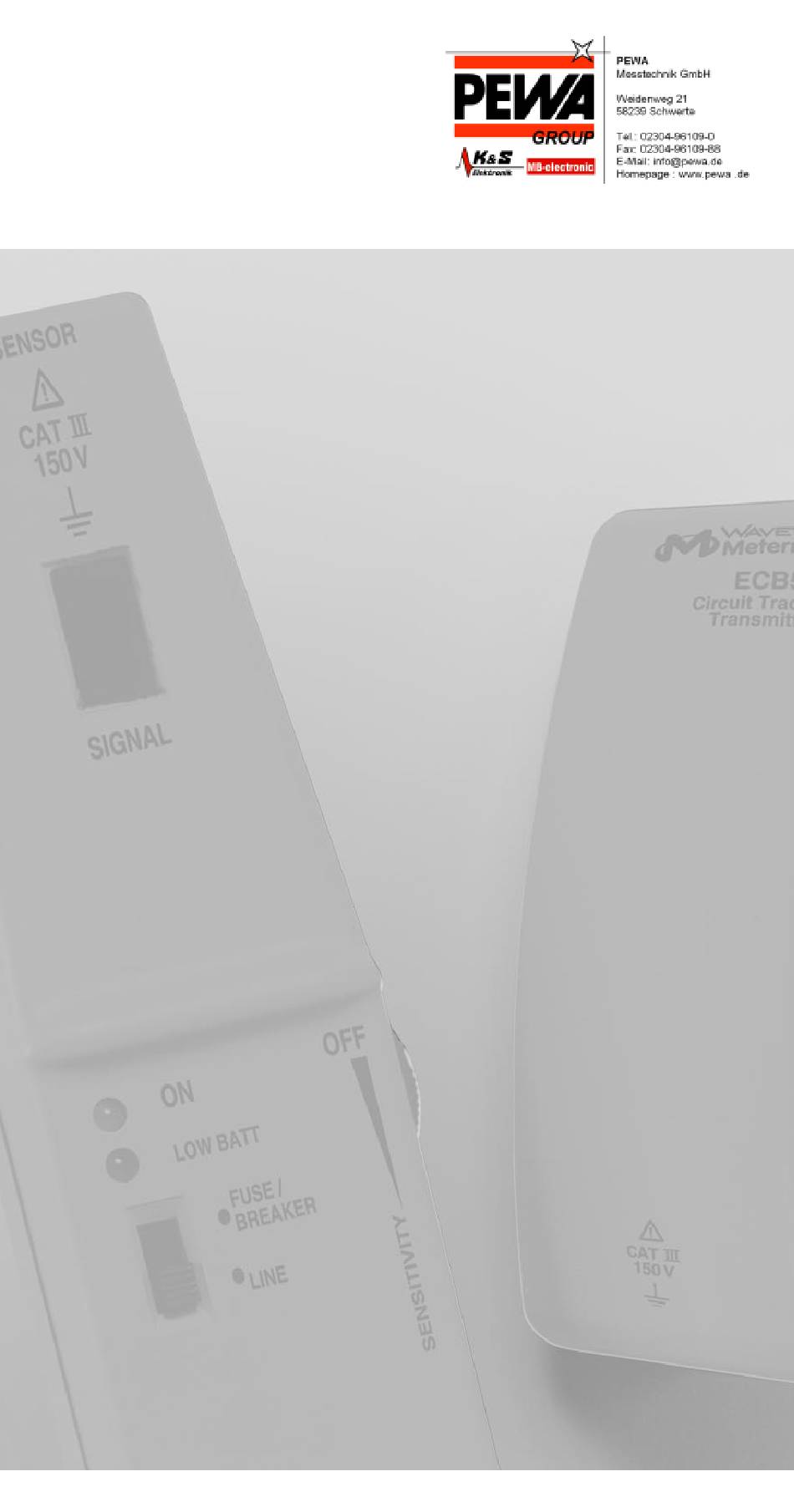

- Seite 1 ECB50 ECB50-E ECB50-FGIS Circuit Breaker Finder and AC Line Tracer User Manual • Mode d'emploi • Bedienungshandbuch • Manuale d'Uso • Manual de uso...
-
Seite 2: Inhaltsverzeichnis
ECB50, ECB50-E, and ECB50-FGIS Circuit Breaker Finder and AC Cable Tracer Contents Safety Information................3 Symbols Used in this Manual ............3 Introduction..................4 Finding Circuit Breakers and Fuses See Figure ....4 Locating and Tracing Cables in Walls See Figure -2-....5 Sorting Out a Single Wire in a Bundle of Cables See Figure Product Maintenance.................6... - Seite 3 ECB50 ECB50FGIS ECB50E ECB50 Transmitter Handgrip Plug connector ECB50 Receiver Sensor On / Pulse LED Low Battery Indicator Fuse- Line mode switch On/Off-and sensitivity adjustment switch Code Display. “H” indicates signal received.
-
Seite 4: Safety Information
Safety Information To avoid possible electric shock or personal injury, follow these guidelines: • Do not use the transmitter/receiver if it is damaged. Before you use the transmitter/receiver, inspect the case. Look for cracks or missing plastic. Pay particular attention to the insulation surrounding the connectors. -
Seite 5: Introduction
The audible sound level automatically intensifies as the source is approached. The ECB50 is the ideal tracing instrument for sorting out AC wires in a bundle of cables, tracing lines in overhead installations and walls, and assigning current circuits to fuses. -
Seite 6: See Figure
Turn toward the bottom of the receiver to reduce sensitivity. 5. Place the ECB50 receiver close to the transmitter to receive a confirmation signal that both ECB50 test components are active and working. The receiver is receiving a signal from the transmitter when it displays the letter “H”... -
Seite 7: Product Maintenance
Temperature range: -10 °C to 40 °C at maximum 80% relative humidity Dimensions: 70 x 55 x 86 mm (2.8 x 2.1 x 3.4 in) Weight: approximately 65 g (2.3 oz) Overvoltage category: CAT III 150 V ECB 50, CAT III 300 V ECB50-E and ECB50-FGIS Pollution degree: 2... -
Seite 8: Receiver
Dimensions: 22 x 162 x 34 mm ( 0.9 x 6.4 x 1.3 in) Weight: approximately 100 g (3.5 oz) Overvoltage category: CAT III 150 V ECB 50, CAT III 300 V ECB50-E and ECB50-FGIS Pollution degree: 2... -
Seite 9: Repair
Repair... - Seite 12 Détecteurs de câbles secteur et de disjoncteurs ECB50, ECB50-E et ECB50-FGIS Table des matières Consignes de sécurité ...............3 Symboles utilisés dans ce mode d’emploi........3 Introduction..................4 Localisation des disjoncteurs et des fusibles Voir figure -1-. Localisation et dépistage des câbles dans les parois Voir figure -2-.
- Seite 13 ECB50 ECB50FGIS ECB50E Récepteur ECB50 Poignée Détecteur Connecteur Témoin Marche / Impulsion Indicateur de pile faible Commutateur de mode fusible-secteur Bouton de réglage de sensibilité et marche/arrêt Affichage des codes. « H » indique un signal reçu.
-
Seite 14: Consignes De Sécurité
Consignes de sécurité Pour éviter tout risque d’électrocution ou de blessure corporelle, respecter les consignes suivantes : • Ne pas utiliser l’émetteur/récepteur s’il est endommagé. Avant d’utiliser l’émetteur/récepteur, inspecter son boîtier. Rechercher les éventuelles fissures ou les parties de plastique manquantes.Faire particulièrement attention à l’isolant entourant les connecteurs. -
Seite 15: Introduction
Le niveau du signal sonore s’intensifie automatiquement à mesure que la source se rapproche. L’ECB50 est un appareil de dépistage idéal pour identifier les fils à courant alternatif dans un faisceau de câbles, localiser les lignes dans les installations aériennes et dans les parois, et affecter les circuits électriques aux fusibles. -
Seite 16: Idesntification D'un Fil Dans Un Faisceau Des Câbles
Tournez le bouton vers le bas du récepteur pour réduire la sensibilité. 5. Placez le récepteur ECB50 à proximité de l’émetteur pour recevoir un signal confirmant que les deux composants ECB50 sont actifs et fonctionnels pour le test. -
Seite 17: Entretien Du Produit
Dimensions : 70 x 55 x 86 mm (2,8 x 2,1 x 3,4 pouces) Poids : environ 65 g (2,3 oz) Catégorie de surtension : CAT III 150 V ECB 50, CAT III 300 V ECB50-E et ECB50-FGIS Degré de pollution : 2... -
Seite 18: Récepteur
Dimensions : 22 x 162 x 34 mm (0,9 x 6,4 x 1,3 pouces) Poids : environ 100 g (99,22 g) Catégorie de surtension : CAT III 150 V ECB 50, CAT III 300 V ECB50-E et ECB50-FGIS Degré de pollution : 2... -
Seite 19: Réparation
Réparation... - Seite 20 ECB50, ECB50-E und ECB50-FGIS zum Auffinden von Trennschaltern und Wechselstromkabeln Inhalt Sicherheitsinformationen ............... 3 Symbole in diesem Handbuch ............. 3 Einleitung..................4 Auffinden von Trennschaltern und Sicherungen Siehe Abbildung ..............4 Auffinden und Verfolgen von Kabeln in Wänden Siehe Abbildung -2-... 5 Aussortieren eines Kabels in einem Bündel von Kabeln Siehe Abbildung...
-
Seite 21: Ecb50 Empfänger
ECB50 ECB50FGIS ECB50E Handgriff Stecker ECB50 Empfänger Sensor Ein / Impuls-LED Anzeige für schwache Batterie Sicherungs- /Leitungsschalter Ein/Aus- und Empfindlichkeits- einstellungs-Schalter Codeanzeige. „H“ zeigt Signal empfangen an. -
Seite 22: Sicherheitsinformationen
Sicherheitsinformationen Zur Vermeidung von Stromschlag oder Verletzungen folgende Richtlinien einhalten: • Den Sender/Empfänger nicht verwenden, wenn er beschädigt ist. Vor dem Gebrauch des Senders/Empfängers das Gehäuse untersuchen. Nach Rissen oder herausgebrochenem Kunststoff suchen. Die Isolierung im Bereich der Anschlüsse besonders sorgfältig untersuchen. •... -
Seite 23: Einleitung
1. Den ECB50 Empfänger unter Verwendung des Ein/Aus-Schalters einschalten. 2. Den Sicherungs-/Leitungsschalter in die Sicherungsposition schalten. 3. Den ECB50 Sender in die Steckdose einstecken, die mit der Sicherung bzw. dem Trennschalter verbunden ist. 4. Den Ein/Aus-Schalter des Empfängers zur Oberseite des Empfängers drehen, um die Empfindlichkeit auf den höchsten Pegel einzustellen. -
Seite 24: Auffinden Und Verfolgen Von Kabeln In Wänden Siehe Abbildung -2
Empfindlichkeit auf den höchsten Pegel einzustellen. Den Schalter des Empfängers nach unten drehen, um die Empfindlichkeit zu reduzieren. 5. Den ECB50 Empfänger nahe zum Sender führen, um ein Signal zu empfangen, das bestätigt, dass beide ECB50 Testkomponenten aktiviert sind und funktionieren. Der Empfänger empfängt ein Signal des Senders, wenn die Anzeige des Empfängers den Buchstaben... -
Seite 25: Produktwartung
Temperaturbereich: -10 °C bis 40 °C bei maximal 80 % relativer Feuchtigkeit Abmessungen: 70 x 55 x 86 mm Gewicht: ungefähr 65 g Überspannungskategorie: CAT III 150 V ECB50, CAT III 300 V ECB50-E und ECB50- FGIS Verschmutzungsgrad: 2 Schutzklasse: IP20... -
Seite 26: Empfänger
Temperaturbereich: -10 °C bis 40 °C (14 ° bis 104 °F) bei maximal 80 % relativer Feuchtigkeit Abmessungen: 22 x 162 x 34 mm Gewicht: ungefähr 100 g Überspannungskategorie: CAT III 150 V ECB50, CAT III 300 V ECB50-E und ECB50- FGIS Verschmutzungsgrad 2 Schutzklasse: IP20... -
Seite 27: Reparatur
Reparatur... - Seite 28 Rivelatore di interruttori automatici e di cavi elettrici in c.a. ECB50, ECB50-E e ECB50-FGIS Indice Informazioni sulla sicurezza ..............3 Simboli adoperati nel presente manuale .........3 Introduzione ..................4 Rilevamento di interruttori automatici e fusibili Vedi Figura ..4 Individuazione di cavi nelle pareti Vedi Figura ..
- Seite 29 ECB50 ECB50FGIS ECB50E Impugnatura Spina Ricevitore ECB50 Sensore Spia ON/PULSE (Acceso/impulsi) Spia Low Bat (Pila scarica) Selettore di modalità Fuse (Fusibile)/Line (Linea) Interruttore di accensione/spegnimento e regolatore di sensibilità Display dei codici. “H” indica la ricezione del segnale.
-
Seite 30: Informazioni Sulla Sicurezza
Informazioni sulla sicurezza Per prevenire possibili scosse elettriche e altre cause di infortunio, prendere le seguenti precauzioni. • Non usare il trasmettitore e/o il ricevitore se sembrano danneggiati. Prima di usare il trasmettitore e/o il ricevitore, ispezionarne l’involucro. Verificare che non vi siano incrinature e che non manchino parti di plastica. -
Seite 31: Introduzione
Il volume della segnalazione aumenta in funzione della prossimità al generatore. l’ECB50 è lo strumento ideale per individuare cavi in c.a. in un cablaggio, seguire linee elettriche in impianti aerei e pareti, e abbinare circuiti di corrente ai relativi fusibili. -
Seite 32: Vedi Figura -1
1. Accendere il ricevitore agendo sull’apposito interruttore. 2. Portare il selettore Fuse/Line sulla posizione Line. 3. Collegare il trasmettitore ECB50 alla presa a cui è connesso il cavo in c.a. da seguire. 4. Spostare verso l’alto l’interruttore di accensione/spegnimento per regolare la sensibilità... -
Seite 33: Manutenzione Del Prodotto
Dimensioni: 70 x 55 x 86 mm Peso: circa 65 g Categoria di sovratensione:CAT III 150 V per il modello ECB50, CAT III 300 V per i modelli ECB50-E ed ECB50-FGIS Livello di inquinamento: 2 Protection classe di protezione: IP20... -
Seite 34: Ricevitore
Dimensioni: 22 x 162 x 34 mm Peso: circa 100 g Categoria di sovratensione: CAT III 150 V per il modello ECB50, CAT III 300 V per i modelli ECB50-E ed ECB50-FGIS Livello di inquinamento: 2 Protection classe di protezione: IP20 Alimentazione: pila da 9 V, IEC 6LR61, esclusivamente alcalina Conformità... -
Seite 35: Riparazioni
Riparazioni... - Seite 36 ECB50, ECB50-E y ECB50-FGIS Buscador de disyuntor y rastreador de cables de CA Índice Información sobre seguridad ............3 Símbolos utilizados en este manual..........3 Introducción ..................4 Localización de interruptores de circuito y de fusibles Ver la figura -1-................4 Localización y rastreo de cables en paredes Ver la figura Localización de un conductor en medio de un haz de cables...
- Seite 37 ECB50 ECB50FGIS ECB50E Receptor ECB50 Empuñadura Sensor Enchufe Encendido / Pulse LED Indicador de batería baja Interruptor de modo Fusible-Línea Interruptor de Encendido/Apagado y de ajuste de sensibilidad Exhibición de códigos. “H” indica señal recibida.
-
Seite 38: Información Sobre Seguridad
Información sobre seguridad Siga estas pautas para evitar la posibilidad de descargas eléctricas o lesiones personales: • No utilice el transmisor/receptor si está dañado. Antes de utilizar el transmisor/receptor, inspeccione la caja. Busque rajaduras o partes plásticas faltantes.Preste especial atención al aislamiento en torno de los conectores. -
Seite 39: Introducción
Introducción El buscador de interruptor de circuitos y rastreador de cables de CA ECB50 consiste de un transmisor y un receptor encerrados en una caja de protección de denier. El buscador de interruptor de circuitos y rastreador de cables de CA ECB50 consiste de un transmisor y un receptor encerrados en una caja de protección de denier. -
Seite 40: Localización De Un Conductor En Medio De Un Haz De Cables
Para reducir la sensibilidad, gírelo hacia la parte inferior del receptor. 5. Coloque el receptor ECB50 cerca del transmisor para recibir una señal de confirmación de que ambos componentes de comprobación del ECB50 están activos y funcionando. -
Seite 41: Mantenimiento Del Instrumento
80% Dimensions: 70 x 55 x 86 mm (2,8 x 2,1 x 3,4 pulg.) Peso: aproximadamente 65 g (65.20 g) Categoría de sobrevoltaje: CAT III 150 V ECB50, CAT III 300 V ECB50-E y ECB50-FGIS Grado de polución: 2... -
Seite 42: Receptor
80% Dimensiones: 22 x 162 x 34 mm (0,9 x 6,4 x 1,3 pulg.) Peso: aproximadamente 100 g (3,5 oz) Categoría de sobrevoltaje: CAT III 150 V ECB50, CAT III 300 V ECB50-E y ECB50-FGIS Grado de polución: 2 Clase de protección: IP20... -
Seite 43: Reparación
Reparación... - Seite 44 ® ®...
