gartenpirat GP1349 Montageanleitung
Verwandte Anleitungen für gartenpirat GP1349
Inhaltszusammenfassung für gartenpirat GP1349

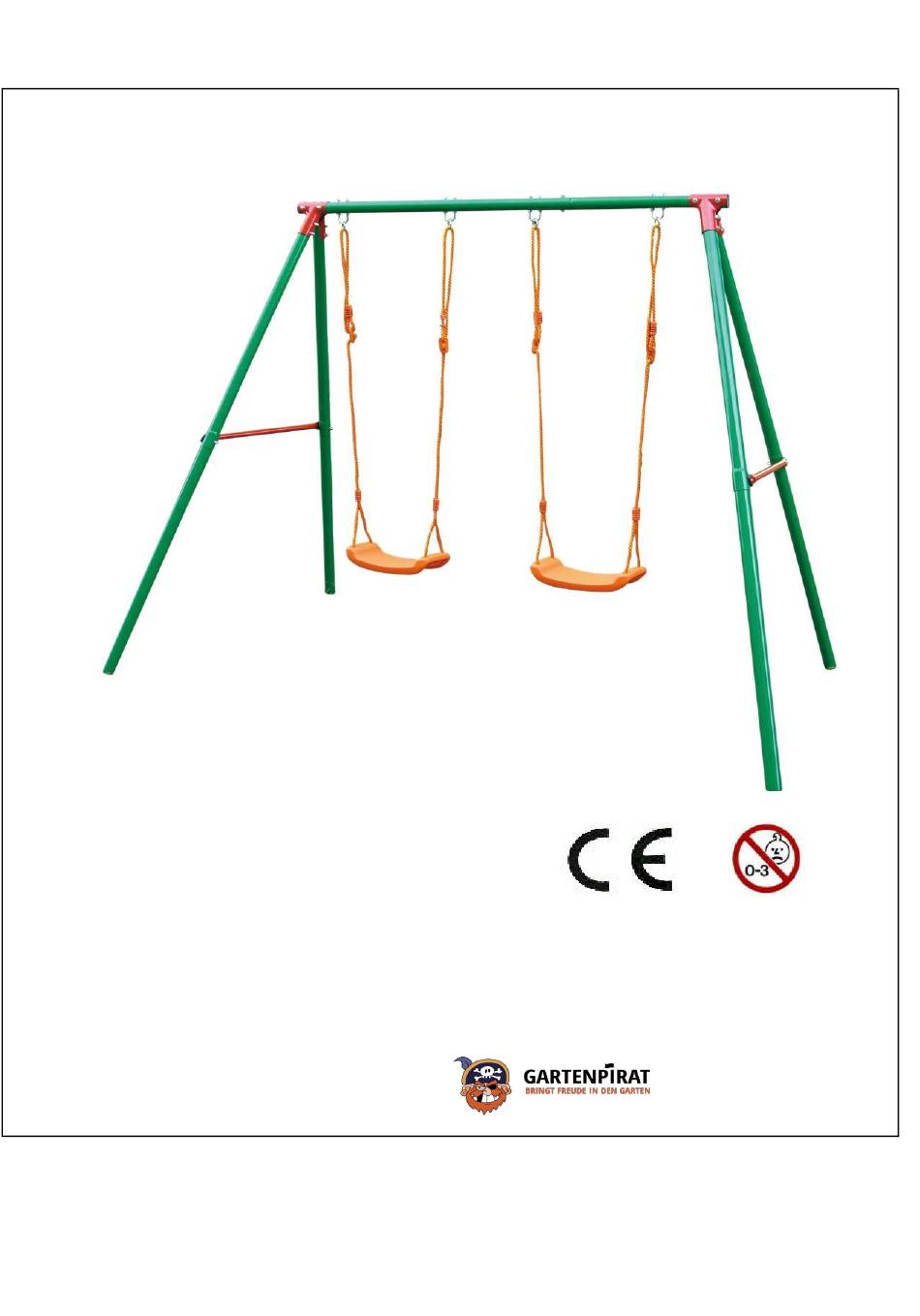

- Seite 13 Doppelschaukel Art. Nr. GP1349 Manufacturer-No. : SSN-01 T.K. CHIN COMPANY LTD., 7F, No. 227 Roosevelt Road, Sec.3, Taipei, Taiwan Hergestellt für: J. Sedlmayr GmbH Hermann-Böcker-Str. 2b, 82140 Olching, Deutschland Seite 1 von 6...
-
Seite 14: Sicherheitshinweise
SICHERHEITSHINWEISE Um Schäden und Unfälle an Personen und/oder an Sachen zu vermeiden, gehen Sie folgenden Anweisungen und Ratschläge nach: 1. Lesen Sie alle Teile dieses Handbuchs sorgfältig durch und befolgen Sie die Anweisungen strikt vor Gebrauch. 2. NUR vom Hersteller mitgeliefertes und/oder angegebenes Zubehör verwenden. 3. -
Seite 15: Benö Tigtes Werkzeug
ERSATZTEILELIST M6 55mm Schraube (x 4) M6 Scheibe (x 8) Schaukelsitz (x 2) M8 60mm Schraube (x 8) M6 Hutmutter (x 8) U Bolzen (x 4) M8 65mm Bolzen (x 4) M8 Hutmutter (x 20) Klammer (x 2) M8 Mutter für U Bolzen (x 8) Bodenanker (x 4) M6 65mm Bolzen (x 4) M8 Scheibe (x 28) Obere Stange (x 1) - Seite 16 MONTAGESCHRITTE: Schritt 1 Minimaler Abstand vom Boden zum Schaukelsitz von 35 cm sollten eingehalten 35 cm Schritt 3 Schritt 2 Schritt 1 : Montage Rahmengestell 1.-1 Verbinden Sie die obere Stange M, das obere Bein N und die Klemme S mit einem Schraubensatz (Schraube Cx2 + Scheibe Ex2 + Federscheibe Gx2 + Hutmutter Kx2) an der oberen Stange und (Schraube Bx4 + Scheibe Ex4 + Federscheibe Gx4 + Hutmutter Kx4) am oberen Bein.
- Seite 17 Schritt 3 : Befestigung Bodenanker 3.-1 Befestigen Sie den Bodenanker T im unteren Loch jede der 4 Beine. Mit Schraubensatz Ax1 und Scheibe Ix1 + Federscheibe Fx1 und Hutmutter Jx1) 3.-2 Eine 60 cm tiefe Grube von ca. 30x 30x50 (LxBxH) graben und mit Zement füllen.
-
Seite 18: Pflege Und Wartung
PFLEGE UND WARTUNG 1. Dieses Gerät muss von einem Erwachsenen zusammengebaut und geprüft werden. 2. Ü berprüfen Sie vor dem Einsatz regelmäß ig alle Muttern und Schrauben auf festen Sitz und und ersetzen Sie Verschleiß - und beschädigte Teile, wenn nötig. - Seite 19 Doppia Altalena Art. Nr. GP1349 Manufacturer-No. : SSN-01 T.K. CHIN COMPANY LTD., 7F, No. 227 Roosevelt Road, Sec.3, Taipei, Taiwan Fatto per: J. Sedlmayr GmbH Pagina 1 di 6 Hermann-Böcker-Str. 2b, 82140 Olching, Germania...
