Aufputzmontage

1. Das Aluminium-Aufputzgehäuse als Bohrschablone an den vorgesehene Montageort halten, mit
einer Wasserwaage ausrichten, die beiden Befestigungslöcher anzeichnen und anschliessend wie
folgt fortfahren:
Montage auf Mauerwerk:
2 Löcher ø6 mm und 35 mm tief bohren.
Montage auf Holz:
2 Löcher ø3 mm und 35 mm tief bohren
Hinweis: Wenn der Montageort keine Schraubbefestigung zulässt (z.B. Glaswand) kann das Alumi-
niumgehäuse auch vollflächig auf den Untergrund geklebt werden.
Falls das CAN BUS-Kabel Unterputz zur Montagestelle geführt wird, ist zusätzlich eine Ausnahme
von 40 mm x 80 mm (zentriert auf die Bohrlöcher) mit einer Mindesttiefe von 30 mm für die Schirm-
klammern vorzusehen.
Kabelzuführung Unterputz

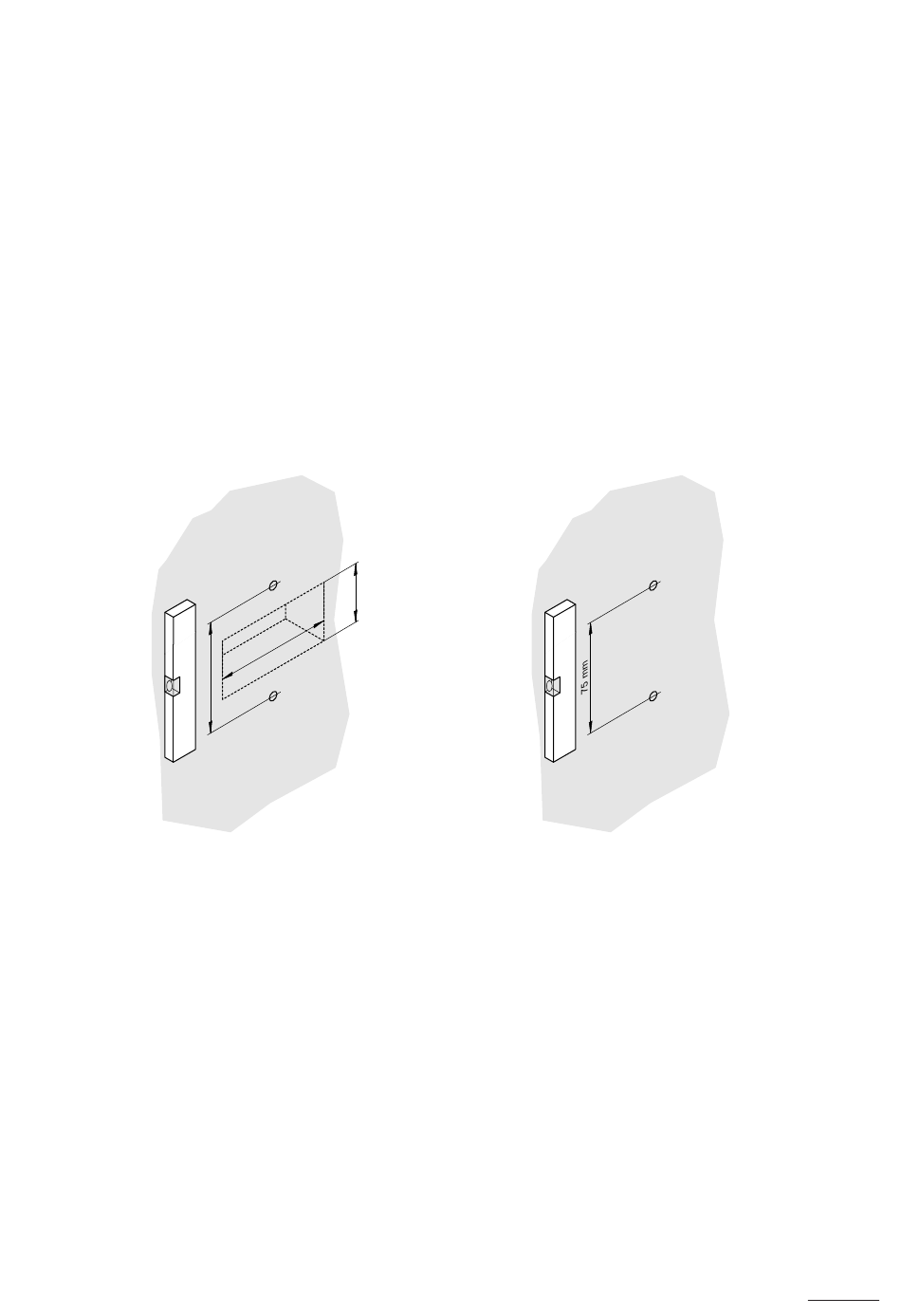

Abb. 14: Befestigungslöcher bohren und Ausnahme für Unterputz-Kabelzuführung erstellen
Kabelzuführung Aufputz
17
