Senect BFA-01-LS Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Senect BFA-01-LS

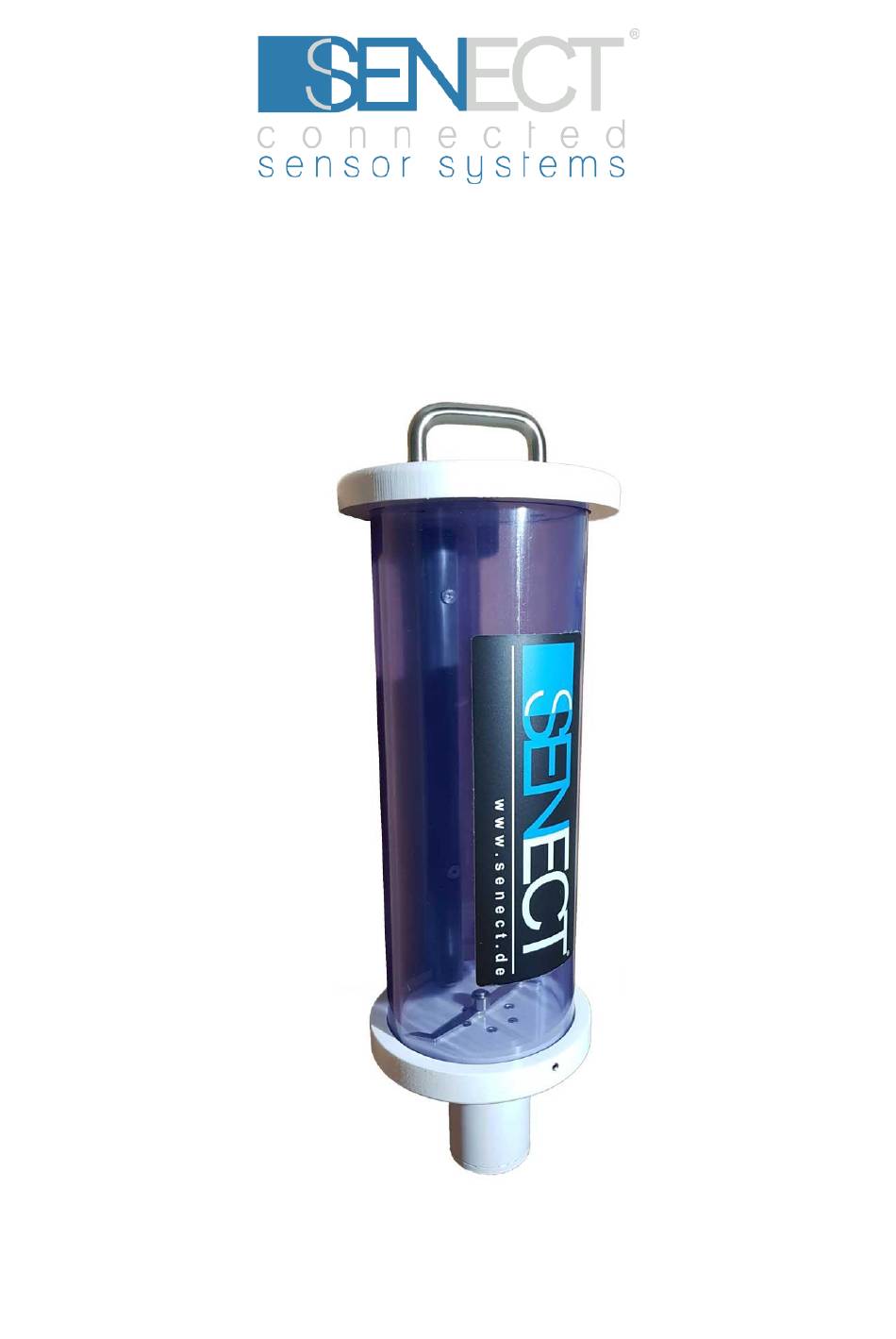

- Seite 1 Brut-Futterautomat BEDIENUNGSANLEITUNG...
-
Seite 2: Typenbezeichnung
Warn- und Sicherheitshinweise sorgfältig. Kontrollieren Sie Ihr System täglich. Aktualisierungen der Gebrauchsanweisung erhalten Sie unter www.senect.de Antworten zu häufig gestellten Fragen und Anregungen zur Anwendung und Bedienung erhalten Sie in unserem Forum unter http://forum.senect.de © SENECT GmbH & Co. KG - FW 00.90... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Typenbezeichnung ................ 2 Inhaltsverzeichnis ................3 Verwendete Symbole und Signalwörter ........4 Allgemeine Sicherheitshinweise ............ 5 Bestimmungsgemäße Verwendung und Leistungsbeschreibung . 6 Inbetriebnahme ................7 Aufstellung und Inbetriebnahme ..........7 Reinigung und Wartung .............. 13 Technische Daten ................ 14 Informationen zur sachgemäßen Entsorgung ...... -
Seite 4: Verwendete Symbole Und Signalwörter
Verwendete Symbole und Signalwörter Verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr. WARNUNG! Warnung möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen. VORSICHT! Warnung möglichen mittleren und/oder leichteren Verletzungen. ACHTUNG! Hinweise beachten, Sachschäden zu vermeiden. HINWEIS! Weiterführende Informationen für Gebrauch des Gerätes! WARNUNG! Warnung heißer... -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Der Brut-Futterautomat ist ein Gerät zur automatischen Fütterung von Fischen, spezialisiert auf die Verwendung von kleinkörnigem Futter. Das Gerät benötigt eine SENECT Steuerungseinheit mit Aktoren-Ausgängen um betrieben zu werden. Da es sich um ein elektrisches Produkt handelt, müssen die, wie bei allen Elektrogeräten üblichen,... -
Seite 6: Bestimmungsgemäße Verwendung Und Leistungsbeschreibung
Anweisungen, wie das Gerät zu bedienen ist. Bitte bewahren diese Gebrauchsanleitung Nachschlagewerk auf. Technische und optische Änderungen sowie Druckfehler vorbehalten. Bestimmungsgemäße Verwendung und Leistungsbeschreibung Der Brut-Futterautomat dient in Kombination mit einer SENECT Steuerungseinheit zur automatisierten Fütterung von Fischbrut mit Fischfutter von Korngrößen < 2 mm. -
Seite 7: Inbetriebnahme
Inbetriebnahme entstanden sind, können nicht mehr angenommen werden. Aufstellung und Inbetriebnahme 1. Befestigen Sie den Futterautomaten über dem Becken, in dem gefüttert werden soll. Hierfür gibt es optional erhältlich verschiedene Halterungssysteme. 2. Verbinden Sie das Anschlusskabel mit Ihrer SENECT Steuerung einem Aktoren Steckplätze (Beschriftung OUT). - Seite 8 4. Nun können Sie im Menü Ihrer Steuerung die gewünschten Einstellungen vornehmen. Die Einstellungsmöglichkeiten entnehmen Sie bitte der aktuellen Bedienungsanleitung Ihrer Steuerung. Ab der Firmware Version 00.70 stehen für die SENECT Steuerungen im „Menu / Ausgänge / Steckplatz des Futterautomaten“ folgende Einstellungen stehen zur Verfügung: Futterautomat Haben Sie für einen Ausgang die Funktion „Futterautomat“...
- Seite 9 Inbetriebnahme Im Menüpunkt „Futterautomat“, erwarten Sie weitere Zusatzfunktionen. Durch Auswahl der Zusatzfunktionen erscheinen dann die jeweiligen Menüunterpunkte. Bitte beachten Sie, dass für viele dieser Funktionen der Futterautomat zunächst kalibriert werden muss. Der Menüpunkt „Kalibrierung“ erscheint dynamisch, wenn die passenden Funktionen ausgewählt sind. Die Zusatzfunktionen der Futterautomatensteuerung sind: 1.
- Seite 10 Inbetriebnahme werden, unterhalb welches Sauerstoffgehalts die Fütterung nicht stattfinden soll. Ist dies gewählt, können die Einstellungen im Menüpunkt „Umweltabhängige Fütterung“ eingestellt werden. Wählen Sie hierbei bitte auch den passenden Sensor-Steckplatz des -Sensors aus, von dessen Werten diese Verknüpfung erfolgen soll. 4.
- Seite 11 Soll bei einem Alarm im System die Fütterung aussetzen, aktivieren Sie diesen Punkt. 8. Licht Stimulation Verwenden Sie den SENECT Brut-Futterautomaten, so können Sie die integrierte LED Lampe bereits vor der Fütterung einschalten (Vorlaufzeit) und erst eine gewisse Zeit nach der Fütterung (Nachlaufzeit) wieder ausschalten.
- Seite 12 Inbetriebnahme geben Sie die gewogene Futtermenge ein. Wiederholen Sie dies für den zweiten Kalibrierpunkt (10 s). Anschließend erscheint bei der Angabe der Futterzeit auch die errechnete Futtermasse. Tipp: Wenn Sie vor jeder Fütterung Sauerstoff zugeben wollen, so wählen Sie den Ausgang der Sensor Regelung (also den Ausgang des Magnetventils oder Belüfters) und wählen Sie als Zusatzfunktion „Zeitbetrieb“...
-
Seite 13: Reinigung Und Wartung
Reinigung und Wartung werden. Ihre Einträge werden automatisch chronologisch geordnet. Einen Eintrag können Sie löschen, indem Sie mit den Pfeiltasten und den gewünschten Eintrag auswählen und diesen dann mit dem Drücken der Pfeiltaste aus der Liste entfernen. o Intervall Die Aktivierung kann auch in Intervallen gesteuert werden. -
Seite 14: Technische Daten
Technische Daten Technische Daten Abmessungen: Ø130 / 140 x 415 mm Material: PVC, PP, Edelstahl V2A Fassungsvermögen: Ca. 2 l Futter-Korngröße: Bis 2 mm Kabellänge: Spannung: 12 - 24 V DC PWM Leistungsaufnahme: Typ. << 10 W Temperaturbereich: 0° bis +40°C Umgebung Schutzart: IP 54... - Seite 15 Ø 130 (äußerer Durchmesser) Ø 140 (äußerer Durchmesser) LEDs Verbindungsstecker zum Ak tor-Ausgang der SENECT Steuerungseinheiten Abmessungen in mm (nicht maßstabsgetreu)
-
Seite 16: Informationen Zur Sachgemäßen Entsorgung
(SENECT GmbH & Co. KG, An 44 – Nr. 11, D-76829 Landau). Die Senect GmbH & Co. KG ist Mitglied der Stiftung Elektro- Altgeräte Register und für die Produktreihe SENECT wurde eine Entsorgungsvereinbarung getroffen (WEEE-Reg.-Nr.: DE37193510). -
Seite 17: Gewährleistung
Teile. Sollten dennoch Beanstandungen haben, kontaktieren Sie uns bitte unverzüglich, am besten per Email (info@senect.de). Beschreiben Sie bitte Ihr Anliegen möglichst genau, so dass wir Ihnen schnellstmöglich eine Lösung anbieten können. Folgende Informationen sind für eine sachgemäße Bearbeitung unerlässlich: 1.
