Transcend TS-RDS1 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Transcend TS-RDS1

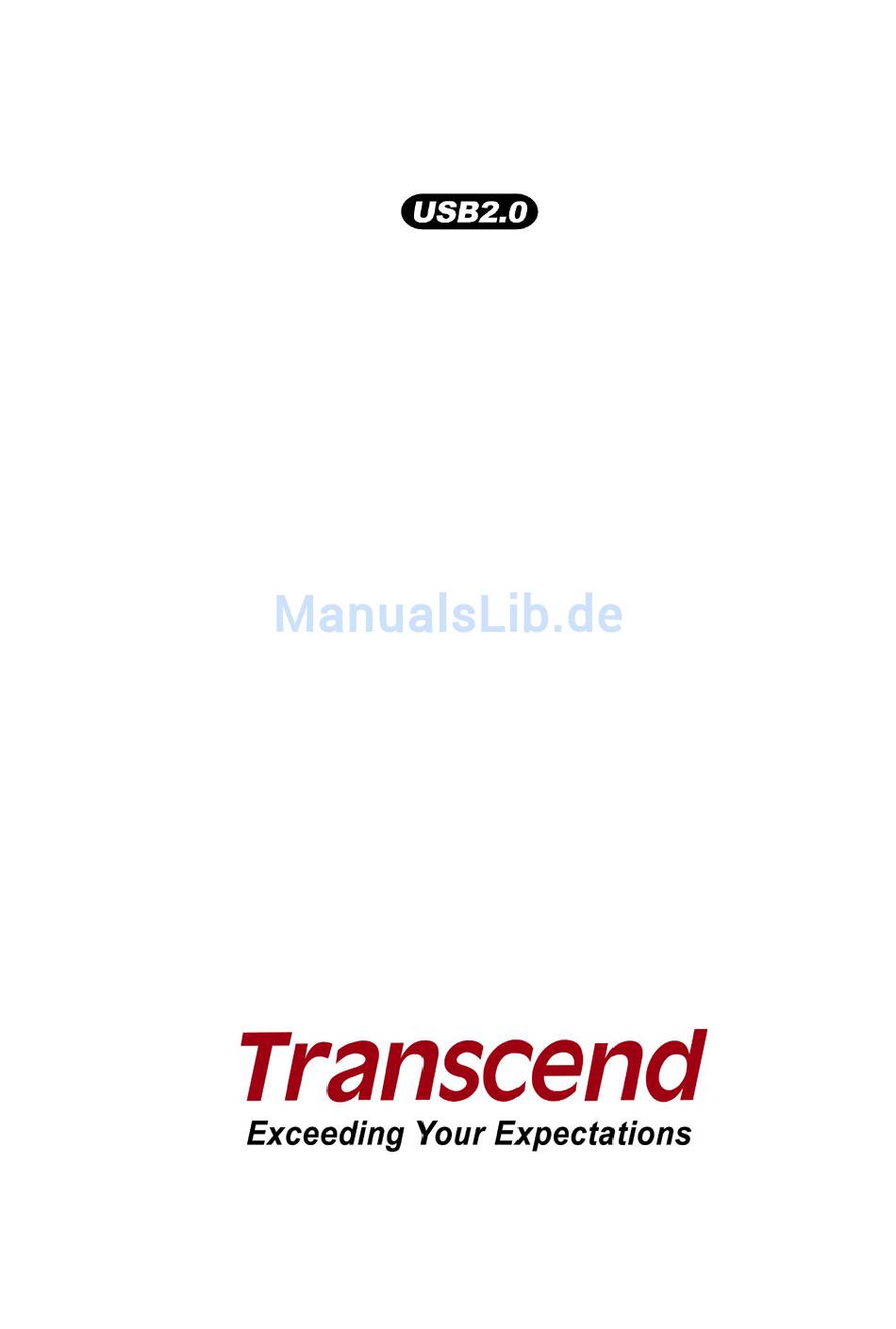

- Seite 1 Transcend Kompakt-Kartenleser Benutzerhandbuch P/N: TS-RDS1/S2/S5/S6 Version 1.6...
-
Seite 2: Inhaltsverzeichnis
OS ab 9.0 ..........12 ™ Sicheres Trennen des Kompakt-Kartenlesers unter Linux ™ ab Kernel 2.4.2 ........12 Fehlerbehebung........................13 Technische Daten des TS-RDS1..................15 Bestelldaten ......................... 15 Technische Daten des TS-RDS2..................16 Bestelldaten ......................... 16 Technische Daten des TS-RDS5..................17 Bestelldaten ......................... 17 Technische Daten des TS-RDS6.................. -
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich zum Kauf des externen Kompakt-Kartenlesers von Transcend entschieden haben. Dieses kompakte Lesegerät wurde für den schnellen und einfachen Datenaustausch zwischen verschiedensten Flashkarten-Formaten und Ihrem PC, Mac oder Notebook Computer entwickelt. Dabei wird der Kompakt-Kartenleser einfach an den USB-Anschluss Ihres Computersystems angeschlossen und erlaubt den direkten Einsatz der meistverbreiteten Speicherkarten ohne Verwendung eines Adapters. -
Seite 4: Eigenschaften
Eigenschaften Entspricht Hi-Speed USB 2.0 schnelle Datentransferraten bis zu 480Mb/s Stromversorgung über USB-Anschluss (keine externe Stromquelle erforderlich) Unterstützt den neuen SDHC™ Standard nach SD 2.0 Liest die meist verbreiteten Speicherkarten-Formate: TS-RDS1 TS-RDS2 TS-RDS5 TS-RDS6 Secure Digital Secure Digital Secure Digital ™... - Seite 5 Windows ® ™ Windows Vista ™ OS ab 9.0 Linux ab Kernel 2.4.2 ™...
-
Seite 6: Sicherheitsvorkehrungen
Nähe einer Klimaanlage, eines Heizlüfters oder anderer Wärmequellen o in einem geschlossenen PKW in direktem Sonnenlicht Datentransfer Transcend übernimmt keinerlei Haftung für den Verlust oder die Beschädigung Ihrer Daten, während der Verwendung dieses Gerätes. Hinweise zur Handhabung Folgen Sie den Anleitungen im Abschnitt „Sicheres Trennen von Ihrem... -
Seite 7: Schematische Übersicht
Schematische Übersicht (direkter Einschub) (direkter Einschub) ™ ™ Secure Digital (SD miniSD ™ ™ SDHC miniSDHC ™ MultiMediaCard (MMC ™ MMCplus RS-MMC ™ MMCmobile (Einschub mit Adapter) Abb. 1. Kompakt-Kartenleser S1 ™ ™ microSD / TransFlash ™ MMCmicro direkter Einschub ™... - Seite 8 (Einschub mit (direkter Einschub) Adapter) ™ ™ Secure Digital (SD miniSD ™ ™ SDHC miniSDHC ™ ™ ™ MultiMediaCard (MMC microSD / TransFlash ™ ™ MMCplus microSDHC Memory Stick MMCmobile Memory Stick PRO RS-MMC ™ xD card MMCmicro Abb.4. Kompakt-Kartenleser S6 Memory Stick Duo Memory Stick PRO Duo Memory Stick Micro...
-
Seite 9: Treiberinstallation
Legen Sie die Treiber-CD in das CD/DVD-Laufwerk (Autostart wird unterstützt) und wählen Sie das Feld “ Driver & Icon Utility ”. Falls dem Transcend Produkt keine CD beiliegt, können Sie die Produkt-Treiber für Windows® 98SE von der Transcend Website herunterladen http://www.transcend.de/Support/DLCenter. -
Seite 10: Treiberinstallation Unter Windows® Me, 2000, Xp Und Vista
Nachdem die Treiber installiert sind, können Sie Ihren Kompakt-Kartenleser über das mitgelieferte Kabel an eine freie USB Buchse Ihres PC anschließen. Nun erscheint das Dialogfenster Neue Hardware gefunden. Abb.7. Neue Hardware gefunden Ihr Computer wird den Kompakt-Kartenleser automatisch erkennen, in Ihrem Arbeitsplatz einen neuen Wechseldatenträger* einrichten und einen Laufwerksbuchstaben zuordnen. - Seite 11 Nehmen Sie NIEMALS eine Speicherkarte aus dem Kompakt-Kartenleser ohne das Gerät vorher mit dem „umount“ Befehl aus dem Verzeichnisbaum zu entfernen.
-
Seite 12: Verbinden Mit Ihrem Computer
Verbinden mit Ihrem Computer Der Kompakt-Kartenleser ist mit einem USB-A Stecker ausgestattet, den Sie direkt an einen freien USB-Anschluss Ihres Computers einstecken können. Abb. 9. Verbinden mit einem Computer... -
Seite 13: Sicheres Trennen Von Ihrem Computer
Sicheres Trennen von Ihrem Computer Trennen Sie NIEMALS den Kompakt-Kartenleser von einem Computer während das Gerät einen LESE/SCHREIB Zugriff anzeigt. Andernfalls könnten Daten beschädigt werden. Sicheres Trennen des Kompakt-Kartenlesers unter Windows 98SE ® ® ® ® Wenn kein Datentransfer von oder zu Ihrem T.sonic™ 630 stattfindet, können Sie das Gerät einfach von dem Computer trennen. -
Seite 14: Sicheres Trennen Des Kompakt-Kartenlesers Unter Mac
Abb. 12. Auswerfen ACHTUNG! Um Datenverlust vorzubeugen, verwenden Sie ausschließlich diesen Vorgang, ® ™ um den Kompakt-Kartenleser von einem Windows Me, 2000, XP und Vista System zu Sicheres Trennen des Kompakt-Kartenlesers unter Mac OS ab 9.0 ™ ™ ™ ™ Klicken und ziehen Sie das Kompakt-Kartenleser Symbol in den Abfallkorb. -
Seite 15: Fehlerbehebung
Kompakt-Kartenleser zur Reparatur geben. Falls Sie nicht in der Lage sein sollten, ein Problem mit Hilfe folgender Hinweise zu lösen, konsultieren Sie bitte Ihren Händler, Ihr Servicecenter oder die regionale Niederlassung von Transcend. Wir bieten ebenfalls Antworten zu oft gestellten Fragen (FAQ) und eine Kontaktmöglichkeit zu unserer Kundenbetreuung auf der Transcend Internetseite. - Seite 16 Sicheres Trennen des Löschen Sie die Datei erneut und beachten Sie die Hinweise im Abschnitt Kompakt-Kartenlesers vom Computer nachdem der Löschprozess abgeschlossen ist.
-
Seite 17: Technische Daten Des Ts-Rds1
Technische Daten des TS-RDS1 69 mm × 35 mm × 15 mm Abmessungen (L x B x H): Gewicht: Max. Transferrate: 480Mb (60MB) pro Sekunde Betriebsspannung: 5V DC von USB-Anschluss Betriebstemperatur: ) bis 70 (158 ¡ ¡ Lagertemperatur: (-40 ) bis 85 (185 ¡... -
Seite 18: Technische Daten Des Ts-Rds2
5V DC von USB-Anschluss Betriebstemperatur: ) bis 70 (158 ¡ ¡ Lagertemperatur: (-40 ) bis 85 (185 ¡ ¡ Prüfsiegel: CE, FCC, BSMI Unterstützte Speicherkarten ™ ™ ™ Secure Digital (SD microSD / TransFlash Bestelldaten Produkt-Beschreibung Transcend P/N Transcend microSD-Kartenleser S2 TS-RDS2... -
Seite 19: Technische Daten Des Ts-Rds5
MultiMediaCard (MMC , MMCplus , RS-MMC, MMCmobile Unterstützte Speicherkarten mit Adapter ™ ™ ™ miniSD , miniSDHC , microSD ™ Secure Digital (SD ™ ™ TransFlash , microSDHC ™ ™ MultiMediaCard (MMC MMCmicro Bestelldaten Produkt-Beschreibung Transcend P/N Transcend Kompakt-Kartenleser S5 TS-RDS5W... -
Seite 20: Technische Daten Des Ts-Rds6
, microSD ™ Secure Digital (SD ™ ™ TransFlash , microSDHC ™ ™ ™ MultiMediaCard (MMC RS-MMC, MMCmobile , MMCmicro Memory Stick Duo, Memory Stick PRO Duo, Memory Stick Memory Stick Micro (M2) Bestelldaten Produkt-Beschreibung Transcend P/N Transcend Kompakt-Kartenleser S6 TS-RDS6W... -
Seite 21: Bedingte Produktgarantie Des Kompakt-Kartenlesers
Industriestandards entsprechen. Transcend ist nicht für Schäden haftbar, die infolge der Nutzung von Drittgeräten eintreten. Transcend haftet in keinem Fall für indirekte oder zufällige Schäden des entgangenen Umsatzes, des entgangenen Gewinns, der entgangenen Kulanz oder der geschädigten Geschäftsbeziehung aufgrund von Datenverlusten. -
Seite 22: Glossar
Glossar Adapter ..............................1, 4 Ein Gerät, das der Verbindung verschiedener mechanischer oder elektrischer Geräte dient. CD-ROM............................5, 7, 10 Compact Disk-Read Only Memory ist ein CD Format, das Daten z.B. in Form von Musik, Text und Bildern speichert. Desktop Computer..........................7, 8 Ein stationärer Computer, der von einem Benutzer verwendet wird und im Allgemeinen unter den ®...
