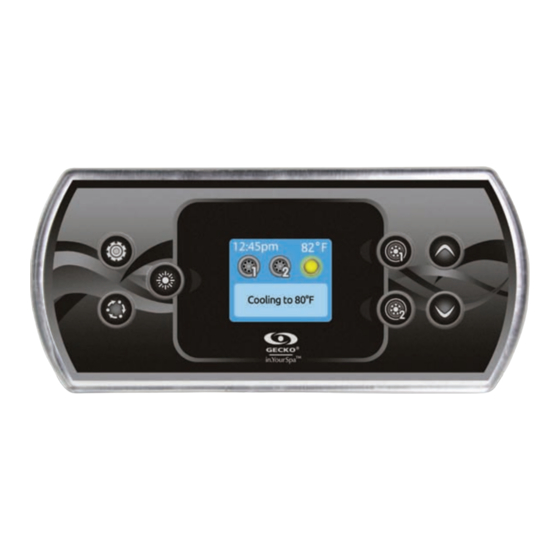

Gecko TechBook in.k500 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TechBook in.k500:

Werbung

5
TechBook
in.k500
intuitive Tastaturen
Kompakt
Vollständige Farbsteuerung
Flexibel

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gecko TechBook in.k500

  • Seite 1 TechBook in.k500 intuitive Tastaturen Kompakt Vollständige Farbsteuerung Flexibel...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Hinweise ����������������������������������������������������������������������������������������������������������������������������������������������������������� 2 Einführung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Überblick ������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 4 - in�k500 Abmessungen ��������������������������������������������������������������������������������������������������������������������������������������� 4 Installation ����������������������������������������������������������������������������������������������������������������������������������������������������������������������� 5 - Installation von in�k500 �������������������������������������������������������������������������������������������������������������������������������������� 5 - Bohrschablone ��������������������������������������������������������������������������������������������������������������������������������������������������� 6 - Hinweise zur Installation ������������������������������������������������������������������������������������������������������������������������������������� 7 - Anschluss der in�k500-Tastatur an das Spa-Paket ��������������������������������������������������������������������������������������������� 7 - Installationsfehler ������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3: Wichtige Hinweise

    Kompatible Spa-Steuerungen: in�xm2™, in�xe™, in�yt™, in�yj™ und in�ye™ mit kompatibler Software-Überarbeitung Aeware®, Gecko® und deren jeweilige Logos sind eingetragene Handelsmarken der Gecko Alliance Group� in�k500™, in�xm2™, in�xe™, in�in�yt™, in ye™, in�yj™, in�tune™ in, in�stream™, in�stream 2™, in�clear, und in�them™ sowie deren jeweilige Logos sind eingetragene Handelsmarken der Gecko Alliance�...
  • Seite 4: Einführung

    Einführung in�k500 intuitive Tastaturen in�k500 weist alle tollen Eigenschaften auf, die Sie bereits am in�k800 geschätzt haben – nur in kleinerem Format� Klein, handlich und ein diskret angenehmes Design� Sparen Sie Platz – und genießen Sie weiterhin die gleichen Funktionen�...
  • Seite 5: Überblick

    Überblick in.k500 Abmessungen 84,46 mm 181,74 mm 49,51 mm...
  • Seite 6: Installation

    Installation Installation von in.k500 Dichtung mit oder ohne Klebemittel Optionale Flügelmutter und Abstandhalter Für die Installation von in�k500 benützen Sie bitte die beigefügte Bohrschablone� Befestigungsposition bestimmen und die Schablone an der ausgewählten Stelle anbringen� Öffnung gemäß Schablone zuschneiden� Montageoberfläche reinigen und die Schutzfolie von der Rückseite der Tastatur entfernen� Tastatur anbringen und entsprechend ausrichten�...
  • Seite 7: Bohrschablone

    Installation Bohrschablone 66,68mm 171,45mm 158,75mm R 22,86mm R 6,35mm...
  • Seite 8: Hinweise Zur Installation

    Installation Hinweise zur Installation Die Öffnung für die Belüftung auf der Rückseite der Die Rückseite von in�k500 darf nicht geschlossen sein, Tastatur darf nicht blockiert werden� um Wasseransammlungen zu verhindern, sondern muss ausgeschnitten werden� in�k500 muss außerhalb des Whirlpools installiert werden, damit sich kein Schimmel an der Abdeckung bildet�...
  • Seite 9: Installationsfehler

    Installation Installationsfehler Beim Anschluss von in�k500 an das Spa-Paket können u�U� folgende Fehlernachrichten angezeigt werden: Bitte befolgen Sie die Anweisungen in der Nachricht, oder setzen Sie sich mit Ihrem Händler für ausführlichere Informationen in Verbindung� Nachricht nach Neustart Die in�k500-Tastatur speichert weder Datum noch Uhrzeit� Beim Neustart von in�k500 nach einem Stromausfall wird der Benutzer zu einer Neuprogrammierung von Datum und Uhrzeit aufgefordert�...
  • Seite 10: Anschluss Von In.stream, In.stream 2 Und In.tune An Das Spa-Paket

    Anschluss von in.stream, in.stream 2 und in.tune an das Spa-Paket Siehe Abschnitt Werksrücksetzung/Audio-Konfiguration für Details zu der Einrichtung von Audio� in.stream Benutzen Sie das Adapter-Kabel (Part # 9920-400976) um in�stream an den CO -Ausgang im Spa-Paket anzuschliessen� in.tune Benutzen Sie das Adapter-Kabel (Part # 9920-400976) um in�tune an den CO-Ausgang im Spa-Paket anzuschliessen� in.stream 2 Benutzen Sie das CO-Kabel (Part # 9920-401244) um in�stream 2 an den CO-Ausgang im Spa-Paket anzuschliessen�...
  • Seite 11: Tastaturfunktionen

    Tastaturfunktionen in.k500 Tastatur Taste 1 Herauf Einstellungen Taste für Beleuchtung Betriebsart Herunter Auswahl für Taste2 Display *Die Funktionen der Tasten 1 bis 2 hängen von der Niederniveau-Konfiguration Ihres Systems ab� Taste „Einstellungen“ Durch Drücken dieser Taste erfolgt der Zugang zu dem Menü „Spa-Einstellungen“� Im Untermenü finden Sie Details zu den möglichen Einstellungen�...
  • Seite 12: Ein- Bzw. Ausschalten Von Zubehör

    Tastaturfunktionen Ein- bzw. Ausschalten von Zubehör Drücken Sie auf das entsprechende Symbol, um Zubehör zu starten oder zu stoppen� Wenn das Zubehör eingeschaltet wird, werden animierte Symbole angezeigt� Wenn das Zubehör abgeschaltet wird, bewegen sich die Symbole nicht mehr� Die Symbole auf dem Bildschirm zeigen die Geschwindigkeit oder den Status der mit dem Spa verbundenen Geräte an�...
  • Seite 13: Einstellungen

    Tastaturfunktionen Einstellungen Auf der Startseite haben Sie Zugriff auf Ihre Einstellungen� Dort haben Sie Zugriff auf Folgendes: • Wasserpflege • Audio (falls installiert) in�clear-200 angeschlossene Version • • Standby • Wartung • Tag & Zeit • Tastatur Wi-Fi • • Konfiguration •...
  • Seite 14: Wasserpflege

    Tastaturfunktionen Wasserpflege In dem Abschnitt „Wasserpflege“ können Sie Ihre Filtrierungs- und Heizungseinstellungen vornehmen� Wählen Sie je nach Bedarf Nicht zu Hause, Anfänger, Energiesparmodus, Super-Energiesparmodus und Wochenende� Die Auswahl der Einstellung erfolgt über die leuchtende Taste� An dem ausgewählten Symbol erscheint für eine Bestätigung ein Häkchen�...
  • Seite 15: Änderung Von Zeitplänen

    Tastaturfunktionen Änderung von Zeitplänen Für die Änderung einer Kategorie für die Wasserpflege muss durch Drücken der leuchtenden Taste rechts (Taste 1) das ausgewählte Menü für die Wasserpflege geöffnet werden� Mit den Pfeiltasten den Zeitplan auswählen, der geändert werden soll (Auswahl von Energiespar- und Filtrierungszeitplänen)�...
  • Seite 16: In�Clear-200 / Verbundene Version

    Tastaturfunktionen in.clear-200 / verbundene Version Das in�k500 Bedienfeld kann zusammen mit dem in�clear- Wasserpflegesystem verwendet werden� Im Bereich in�clear können Sie die Einstellungen für Wasserpflege und "Boost"-Niveau vornehmen� Weitere Informationen entnehmen Sie dem in�clear-Handbuch� Verwenden Sie die "nach oben" und "nach unten" Tasten, um Ihre Auswahl vorzunehmen�...
  • Seite 17: Wartung

    Tastaturfunktionen Wartung Wählen Sie auf der Seite Einstellungen das Zugangsmenü für Wartung aus, in dem Sie unter folgenden Optionen auswählen können: • Wartungs-Erinnerung Bereitschaft • Treffen Sie mit den Pfeiltasten Ihre Auswahl, die Sie anschließend durch Drücken auf die leuchtende Taste bestätigen�...
  • Seite 18: Tag & Zeit

    Tastaturfunktionen Tag & Zeit Hier können Sie das Zeitformat einstellen sowie Jahr, Datum und Uhrzeit verändern� Wählen Sie mit den Pfeiltasten die Einstellung aus, die Sie ändern möchten, und bestätigen Sie Ihre Auswahl durch Drücken der beleuchteten Taste� Ändern Sie die Parameter mittels der Pfeiltasten, und wechseln Sie mit der beleuchteten Taste zwischen den Parametern�...
  • Seite 19: Wifi

    Tastaturfunktionen WiFi Das WiFi-Menü erscheint nur im Einstellungsmenü, wenn der in�touch über die Software-Version 11�00 oder höher verfügt� Mit diesem Menü können Sie Verbindung zu einem WiFi-Netzwerk aufnehmen oder das Netzwerk ändern� Ausführlichere Informationen zu weiteren Verbindungsmethoden finden Sie im in�touch techbook� Für den Anschluss Ihres in�touch-Moduls an ein drahtloses Netzwerk gehen Sie mit den Pfeiltasten zu der WiFi-Option im Einstellungsmenü...
  • Seite 20: Konfiguration

    Tastaturfunktionen Konfiguration Nehmen Sie bitte keine Änderungen in diesem Abschnitt vor, es sei denn, Sie sind ein entsprechend geschulter Elektriker. In diesem Abschnitt können die Niederniveau- Konfiguration, die Anzahl von Phasen und der Eingangsstrom geändert werden� Schalten Sie mit den Pfeiltasten zwischen den Parametern um, und drücken Sie auf die beleuchtete Taste, um die Parameter zu ändern�...
  • Seite 21: Wiederherstellen/Audio-Konfiguration

    Tastaturfunktionen Wiederherstellen/Audio-Konfiguration Wenn Sie Rücksetzung auswählen, werden Sie dazu aufgefordert, Ihre Auswahl zu bestätigen� Danach wird das Gerät auf die Werkseinstellungen rückgesetzt� Anschließend müssen Sie Ihre Audio-Quelle auswählen� Mit den Pfeiltasten zwischen in�stream, in�stream 2, in�tune und keiner/einer anderen Audio-Quelle umschalten�...
  • Seite 22: Betrieb Von In.tune

    Tastaturfunktionen Betrieb von in.tune Nächste Spur Höhere Lautstärke Betriebsart Wiedergabe/Pause Letzte Spur Niedrigere Lautstärke Drücken Sie für den Zugriff auf Ihren in.tune die Taste „Betriebsart“. Wiedergabe/Pause Wechseln der Spur Drücken Sie die Wiedergabe-/Pausentaste, um die Ändern Sie mit den Tasten „Letzte Spur“ bzw� „Nächste Audiowiedergabe zu starten oder zu unterbrechen�...
  • Seite 23: Betrieb Von In.stream

    Tastaturfunktionen Betrieb von in.stream Nächste Spur Höhere Lautstärke Betriebsart Wiedergabe/Pause Letzte Spur Niedrigere Lautstärke Drücken Sie für den Zugriff auf Ihren in.stream die Taste „Betriebsart“. Bei Verwendung eines Bluetooth-Geräts müssen Sie mit den entsprechenden Funktionen verbunden sein. Wiedergabe/Pause Wechseln der Spur Drücken Sie die Wiedergabe-/Pausentaste, um die Verwenden Sie die Tasten „Letzte Spur”...
  • Seite 24: Betrieb Von In�Stream 2

    Tastaturfunktionen Betrieb von in.stream 2 Nächste Spur Höhere Lautstärke Betriebsart Letzte Spur Wiedergabe/Pause Niedrigere Lautstärke Drücken Sie für den Zugriff auf Ihren in.stream 2 die Taste „Betriebsart“. Bei Verwendung eines Bluetooth-Geräts müssen Sie mit den entsprechenden Funktionen verbunden sein. Wiedergabe/Pause Wechseln der Spur Drücken Sie die Wiedergabe-/Pausentaste, um die Benutzen Sie die Tasten für letzte Spur und nächste Spur,...
  • Seite 25: Betrieb Von In.clear

    Tastaturfunktionen Betrieb von in.clear Dieses Menü ist nur verfügbar, wenn in�clear angeschlossen und erkannt wird� Power Boost Einstellung Diagnose Tastaturfunktionen Boost Aktivierung/Deaktivierung Drücken Sie die Mode-Taste um auf das in.clear Diagnose-Modus Modul zuzugreifen. Drücken Sie die Diagnose-Taste, um die Bromicharge- Dieses Menü...
  • Seite 26: Betrieb Von In.mix

    Tastaturfunktionen Betrieb von in.mix Dieses Menü erscheint nur, wenn ein in�mix-System vorhanden ist� Zone 1 Auf- und Abwärts für Farbwechsel Betriebsart Synchronisierung/ Zone 2 Desynchronisierung Für den Zugriff auf Ihren in.mix drücken Sie auf die Betriebsart-Taste. Dieses Menü erscheint nur, wenn das in�mix-System erkannt wird� Standardmäßig wird bei Zugriff auf das Menü...
  • Seite 27: Fehlernachrichten

    Fehlernachrichten In der unten stehenden Liste sind die Fehlernachrichten aufgelistet, die am Heim-Bildschirm erscheinen können� Konsultieren Sie bitte den Abschnitt für die Fehlersuche und die Fehlercodes im TechBook für Ihr Spa-System� Code Nachricht Kreis für Temperatur-Höchstgrenze hat ausgelöst! FLO - L01 FLO - L02 FLO FLO-Bedingung prüfen - Filter, pumpe, verstopfung, schleuse, wasserstand prüfen NO FLO NO FLO persist�, alles aus - Filter, pumpe, verstopfung, schleuse, wasserstand prüfen...
  • Seite 28: Feature Matrix

    Feature matrix Die folgende Tabelle zeigt die Ausstattung und /oder Option die für das in�k500 Bedienfeld zur Verfügung stehen� Zudem wird die früheste Software-Version angezeigt, für die die entsprechende Ausstattung/Option zur Verfügung steht� Alle späteren Versionen unterstützen die Ausstattung/Option weiterhin� Tastaturfunktionen Früheste Unterstützung Strom...
  • Seite 29: Technische Daten

    Technische Daten Teilenummer 0607-008033 Modell IN�K506-CL-GE1 Umweltbedingungen Betriebstemperatur: -4°C bis +65°C Lagertemperatur: -30°C bis + 85°C Feuchtigkeit: Bis zu 70 % Kondensation Schutz gegen Wassereindringen: IPX-5 Mechanische Daten Gewicht: 0�35kg Abmessungen (H × B × T): 182 mm x 84 mm x 50 mm Kompatibilität in�yt, in�ye, in�yj, in�xe oder in�xm2 Spa-Pakete mit entsprechend aktualisierter Software Spezifikationen und Design können jederzeit geändert werden�...
  • Seite 30 9919-101209-I Rev. 03-2019 Gecko Alliance 450 des Canetons, Québec (Qc), G2E 5W6 Canada, 1.800.78.GECKO © Groupe Gecko Alliance Inc., 2019 Alle Handelsmarken oder eingetragenen Handelsmarken www.geckoalliance.com sind Besitz der jeweiligen Eigentümer. Gedruckt in Kanada...
