Inhaltszusammenfassung für Helios X5000

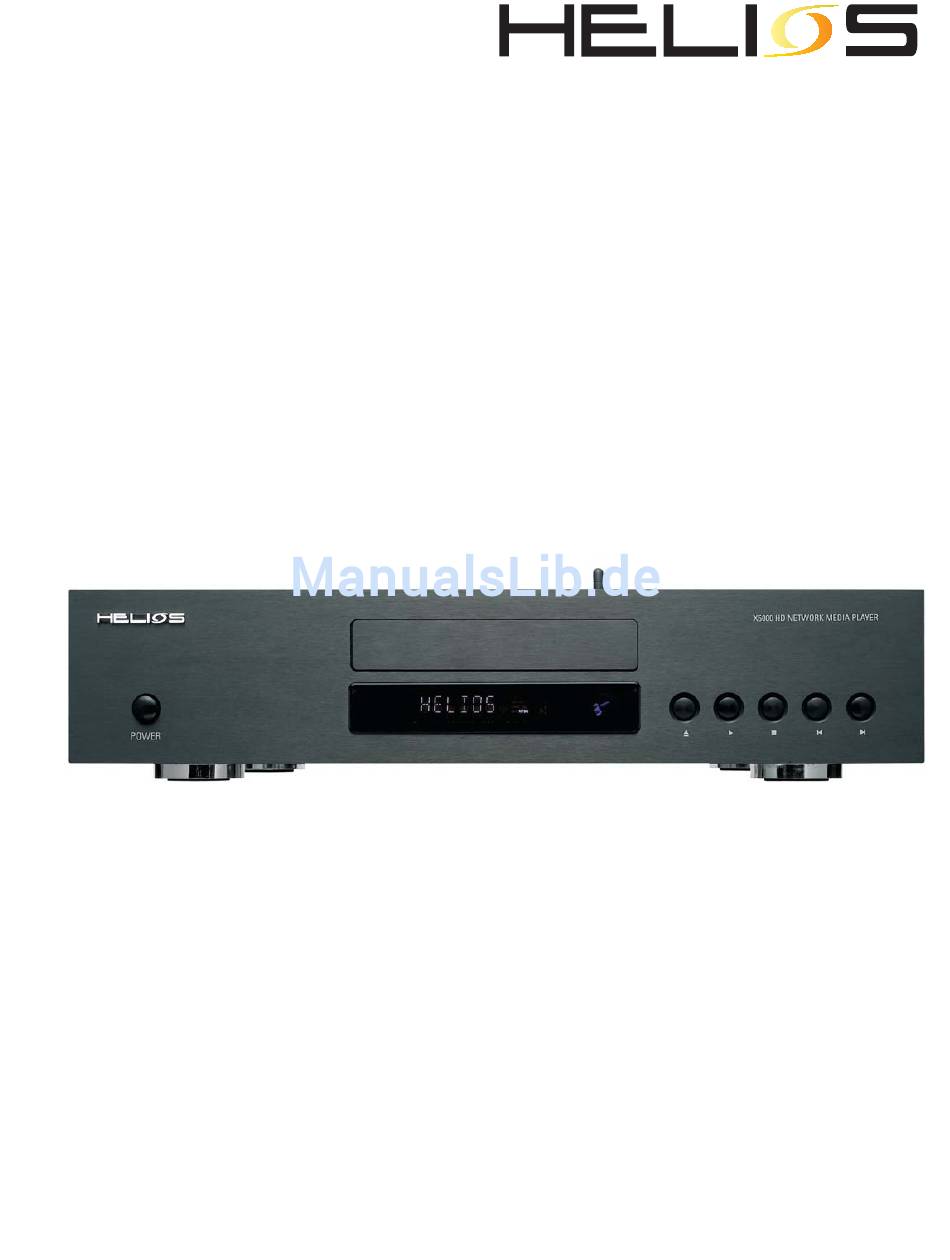

- Seite 1 Benutzerhandbuch HELIOS X5000 HD Upscaling Multimedia Streaming Network Client & DVD Player...
-
Seite 2: Allgemeine Einführung
Vielen Dank für den Kauf eines HELIOS X5000 Network Mediaplayers. Der HELIOS X5000 ist mit hochgradigen Komponenten und modernster Technik ausgestattet. Anders als bei Ihrem herkömmlichen DVD-Spieler ist der X5000 eher eine Art Minicomputer. Sie werden feststellen, dass dieses Gerät, wie alle anderen Computer auch, eine gewisse Zeit benötigt, um verschiedene Software hochzuladen. -
Seite 3: Inhaltsverzeichnis
Text mit Hilfe der Fernbedienung eingeben Anzeige des Displays am vorderen Bedienteil ändern DRM Inhalt auf Ihrem HELIOS abspielen Web-Lesezeichen auf Ihrem HELIOS erstellen und benutzen Inhalt mit anderen HELIOS-Benutzern teilen Zugang zu Ihrer Medienbibliothek kontrollieren 10. Setup des Gerätes anpassen 11. -
Seite 4: Sicherheitsvorkehrungen
1) Sicherheitsvorkehrungen Symbole Vorsicht: Informationen über Schlüsselfunktionen und Wartungsanleitungen finden Sie in der Anlage des Gerätes. Achtung: Um einen Brand oder einen elektrischen Schlag zu vermeiden, ÖFFNEN Sie NICHT den Deckel des Gerätes. Ziehen Sie bei Reparaturen einen Fachmann heran. Vorsicht: Gefährliche Hochspannung im Inneren und Gefahr eines elektrischen Schlages. -
Seite 5: Vor Dem Gebrauch
• Ein Quick-Start Benutzerhandbuch Die richtige Netzspannung wählen Der HELIOS X5000 arbeitet mit einer Spannung von 220/240 V oder 110 V. Überprüfen Sie, ob der Spannungsschalter auf der Rückseite des Gerätes auf der richtigen Einstellung steht, bevor Sie den DVD-Spieler an eine Steckdose anschliessen. Der Spannungsschalter zeigt die aktuelle Spannungseinstellung an. -
Seite 6: Überblick Über Den Helios X5000
• Integrierter 10/100 M LAN und 54M 802.11G WIFI • HELIOS Mediaportal* (Online Radio, Fernsehen und Nachrichtenrundfunk) • Betreibt Video/ Audio vom Netzwerkcomputer, während es die HELIOS NeoLink Software** oder eine mit UPnP kompatible Serversoftware einer dritten Partei (Windows Media Connect, Nero Digital Software) betreibt. -
Seite 7: Vorkehrungen
* Urheberechtlich geschützte WMV9 Discs können nicht direkt abgespielt werden; geschützte Discs und Dateien können aber über LAN via NeoLink Server und Windows Media Connect wiedergegeben werden. Unterstützte Audioformate Anmerkung: Alle unten angeführten Angaben sind Höchstwerte. Sowohl CBR als auch VBR verschlüsselte Musikdateien werden unterstützt. Format Bit Rate Abtastfrequenz... -
Seite 8: Vorderes Bedienteil
Die äussere Oberfläche sauber halten Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektenspray in der Nähe des Gerätes. Verwenden Sie ein leicht befeuchtetes Tuch mit einer milden Reinigungslösung. Verwenden Sie keine starken Lösungen wie Alkohol, Benzin oder Verdünner, da diese die Oberfläche des Gerätes beschädigen könnten. Ein klares Bild erhalten Die DVD ROM des Gerätes ist ein präzises High-Tech Gerät. -
Seite 9: Display Des Vorderen Bedienteils
4) Display des vorderen Bedienteils 1. Hauptinformationsdisplay: zeigt verstrichene Spielzeit und DVD-Status an. 2. DVD-Logo: Dieses Logo wird beim Abspielen einer DVD angezeigt. 3. Anzeige des Videomodus: HD bedeutet, dass der High Definition Modus eingestellt ist; PAL/NTSC bedeutet, dass der aktuelle Modus der Standard-Definition PAL/NTSC Modus ist. -
Seite 10: Fernbedienung
6) Fernbedienung Auf alle Einstellungen des HELIOS X5000 kann mit der Fernbedienung über 2 Benutzer- Modi zugegriffen werden. Media Player Modus – zum Abspielen von DVD/CD und Audio-/Videodateien. Netzwerk-Modus – zum Browsen durch das Internet und das lokale Gebietsnetzwerk. Einige Tasten auf der Fernbedienung funktionieren im Media Player Modus anders. -
Seite 11: Vorbereitungen
(Fernseher/ Computerbildschirm/ Projektor etc.) Hinweis: Falls Ihr Bildschirmgerät nur die Standardeinstellungen (PAL oder NTSC) unterstützt, dann können Sie Ihren Fernseher an den HELIOS X5000 mit Hilfe des Composite-Videokabels, des S- Videokabels oder des Component-Kabels anschliessen. A. Digitale HDMI (oder DVI) Verbindung Die folgenden Auflösungen sind mit der HDMI Verbindung erhältlich:... - Seite 12 Audiokabels an Ihren Fernseher anschliessen. Oder Sie können auch Stereo, 5.1 Surround oder digitale Audioverbindungen (koaxial/ optisch) verwenden, um Ihren X5000 Soundausgang an Ihren AV-Receiver anzuschliessen. C. Component Verbindung Die folgenden Auflösungen sind mit der Component Verbindung erhältlich: PAL, NTSC, 480p, 576p, 720p, 1080i, 720P/50hz, 1080i/50hz und 1080p Stecken Sie ein Ende des Component Video (Z/ Cb/ Cr) in die rote/ blaue/ grüne Buchse...
- Seite 13 Sie können mit einer digitalen Audioverbindung (koaxial/ optisch) oder einer 5.1 Kanalverbindung das Gerät an Ihren AV-Receiver anschliessen. D. Composite Videoverbindung Verwenden Sie die mitgelieferten AV-Kabel. Stecken Sie das gelbe Kabel in die Videobuchse an Ihrem Fernseher/ Bildschirm und DVD-Spieler. Stecken Sie das weise Kabel in die linke und das rote Kabel in die rechte Audioausgangsbuchse am DVD- Spieler.
-
Seite 14: Anschluss An Audiogeräte
Schliessen Sie das Gerät mit einer digitalen Audioverbindung (koaxial/ optisch) oder 5.1 Kanalverbindung an Ihren AV-Receiver an. Anschluss an Audiogeräte Der HELIOS X5000 hat zwei verschiedene Audioausgabemöglichkeiten: i Digital über koaxialen oder optischen Ausgang ii Hi Fi Analog über Stereoausgabe A. - Seite 15 Schliessen Sie das entsprechende Kabel an den Videoausgang des DVD-Spielers und an den Videoeingang Ihres Fernsehers an. Verbinden Sie mit Hilfe des fiber-optischen oder koaxialen Kabels die Geräteausgabe mit dem digitalen Eingang des AV-Recievers. Netzwerkverbindungen: A. Fest verkabelte Verbindung (LAN) •...
- Seite 16 Die Abbildung zeigt das englische Menü. Dieses Handbuch bezieht sich auf das englische Menü. Sie können trotzdem ein deutschsprachiges Menü einstellen. 9. Schliessen Sie das Netzwerkkabel an die LAN RJ45 Verbindung auf der Rückseite des HELIOS X5000 10. Drücken Sie "Setup" auf Ihrer Fernbedienung, um das Setup-Menü aufzurufen.
- Seite 17 Menü einstellen. • Kabelloser Anschluss an einen Zugangspunkt Sie können Ihren HELIOS X5000 kabellos an Ihr Netzwerk anschliessen; gehen Sie dabei wie folgt vor: Drücken Sie „Setup“ auf Ihrer Fernbedienung. Wählen Sie nach Öffnen des Setup-Menüs „WiFi Setup“, um in das Untermenü zu gelangen. Nach Öffnen der Einstellung „Wireless“...
-
Seite 18: Vor Der Inbetriebsetzung
Wählen Sie nach dem Neustart im Menü der kabellosen Einstellung: Ad- Hoc. 8) Vor der Inbetriebsetzung Einstellung des Videomodus Ihres HELIOS X5000 Sie müssen erst einen Bildschirm sachgerecht an den HELIOS X5000 anschliessen (siehe Abschnitt 3, Anschluss an ein Fernsehgerät), bevor Sie den Videomodus einstellen können. - Seite 19 1. Schalten Sie den DVD-Spieler und Ihren Bildschirm ein. 2. Falls der Fernsehbildschirm blank ist, drücken Sie ein paar Mal die Taste „TV mode“ auf der Fernbedienung, bis Sie das "HELIOS“ Logo auf dem Bildschirm sehen. Die Videostandardeinstellung des DVD-Spielers ist Composite/S-Video/Component NTSC.
- Seite 20 Die Abbildung zeigt das englische Menü. Dieses Handbuch bezieht sich auf das englische Menü. Sie können trotzdem ein deutschsprachiges Menü einstellen. Spracheinstellungen Ihres HELIOS X5000 Bevor Sie eine Sprache für die Menüeinstellungen des DVD-Spielers einstellen können, müssen Sie sicher stellen, dass das Gerät sachgemäß an einen Bildschirm angeschlossen ist (siehe Abschnitt 3, Anschluss an ein Fernsehgerät).
- Seite 21 Audiofunktionen mit der HDMI-Verbindung Die digitale HDMI Ausgabe des HELIOS X5000 kann entweder DVI- (nur Video) oder HDMI-Signale (Audio und Video) an Ihr Fernsehgerät senden. Ein DVI-Fernsehgerät kann keine HDMI-Signale empfangen. Deshalb ist die Standardeinstellung HDMI, um gleichzeitig auch DVI-Signale zu empfangen. Um die HDMI-Ausgabe (Audio und Video) vollständig zu aktivieren, müssen Sie zunächst im...
- Seite 22 3. Überprüfen Sie unter „LAN“, ob eine IP-Adresse zugewiesen wurde. 4. Wenn die ersten 3 Teile der IP-Adresse des HELIOS 5000 mit denen der IP-Adresse des Netzwerkcomputers übereinstimmen*, dann wurde die Netzwerkverbindung erfolgreich eingerichtet. Zum Beispiel: Wenn die HELIOS X5000 Adresse 192.168.0.5 ist und die IP-Adresse des Netzwerkcomputers 192.168.0.3, dann hätte der DVD-Spieler...
-
Seite 23: Netzwerk (Verkabelt)
Menü einstellen. Wenn Sie eine Netzwerkverbindung ohne DHCP Server einrichten möchten, dann müssen Sie den Setup manuell erledigen: 1. Schalten Sie den HELIOS X5000 ein. 2. Drücken Sie die Taste „Setup“ auf der Fernbedienung, um in das Setup-Menü zu gelangen. - Seite 24 Encryption und andere Parameter Ihres LAN-Netzwerkes ein. Die NeoLink Serversoftware auf Ihrem Computer installieren Der HELIOS X5000 ist in der Lage, sich über LAN/WLAN Zugang zu Ihrem Computer zu verschaffen und Inhalte draufzuspielen. Um dies zu tun, müssen Sie jedoch die NeoLink Serversoftware auf Ihrem/n Computer/n installieren.
- Seite 25 Wenn Sie die NeoLink Mediaserversoftware auf einem Netzwerkcomputer installiert haben, können Sie Video, Audio und auf dem Netzwerk gespeicherte Bilder abspielen. Wenn der HELIOS X5000 an das Netzwerk angeschlossen ist, findet er automatisch alle Computer, die die NeoLink Serversoftware installiert haben.
- Seite 26 (Internetseiten, Web Radio & TV, RSS feeds, Nachrichten etc.) Informieren Sie sich in dem NeoLink-Benutzerhandbuch über die Installation der NeoLink Serversoftware. 9) Handhabung des HELIOS X5000 Einrichten des Systembrowsers Die Abbildung zeigt das englische Menü. Dieses Handbuch bezieht sich auf das englische Menü. Sie können trotzdem ein deutschsprachiges Menü...
-
Seite 27: Setup Und Wiedergabe Von Dvd, Vcd, Cd
Taste „Setup“, um in das Setup-Menü zu gelangen. Setzen Sie unter "DVD Setup" die Einstellung von "Enable Auto Play" auf "off". Mediadateien von Discs oder USB-Geräten abspielen Der HELIOS X5000 kann Video-, Audio und Fotomediadateien von DVD/ beschreibbaren CD, Speicherkarten (via USB Kartenleser) und externen USB Hard-Discs (einschliesslich kompatibler MP3-Spieler) abspielen. - Seite 28 Der HELIOS X5000 bietet Ihnen eine einzigartige Art und Weise zum schnellen Vorspulen von Videodateien. Um 10% Ihres Videoinhaltes vorzuspulen, brauchen Sie nur die Taste "1" auf Ihrer Fernbedienung zu drücken. Drücken Sie Taste „2“, um 20% des Videoinhaltes vorzuspulen und so weiter. Diese Funktion ist eine zusätzliche Einstellung zu den standardmäßigen Forward/Rewind Tasten auf der Fernbedienung.
- Seite 29 Onlineinhalte Sie für den X5000 zugänglich machen wollen. Die Funktion der Web-Lesezeichen ermöglicht es Ihnen, Ihre Web-Lesezeichen auf Ihrem Internetbrowser mit Ihrem X5000 zu teilen. Um ein Lesezeichen auf Ihrem X5000 zu öffnen, öffnen Sie den NeoLink Server und anschliessend den Abschnitt „Online Media“.
-
Seite 30: Drm Inhalt Auf Ihrem Helios Abspielen
Ihrer DVD ROM in MS Media Connect. NeoLink und WMC kommunizieren gemeinsam über das UPnP Protokoll. Dadurch können Sie den Inhalt auf Ihren HELIOS übertragen. Um die Kommunikation zwischen NeoLink und MS Media Connect zu ermöglichen, öffnen Sie NeoLink und wählen Sie „Edit“ – „Preferences“ – „General“. Klicken Sie dann auf „Media Server“... -
Seite 31: Web-Lesezeichen Auf Ihrem Helios Erstellen Und Benutzen
Informieren Sie sich näher in der Hilfe Ihres Webbrowsers. C. Aufgrund der Standardeinstellungen teilt NeoLink Ihre Browserlesezeichen mit Ihrem HELIOS. Wenn Sie jedoch mehr als einen Browser haben – z.B. Internet Explorer und Firefox – dann können Sie entscheiden, welche Lesezeichen geteilt werden sollen: Um dies zu tun, starten Sie NeoLink. -
Seite 32: Inhalt Mit Anderen Helios-Benutzern Teilen
„Up“ auf der Fernbedienung. Inhalt mit anderen HELIOS Benutzern teilen Sie können den Inhalt Ihrer Mediabibliothek mit einem Freund/ anderen HELIOS Benutzer über LAN oder Internet teilen. Wenn Sie die IP-Adresse des NeoLink Servers Ihrer Freunde haben, dann können Sie deren Server zu Ihrer HELIOS Homepage hinzufügen. - Seite 33 Den Zugang zu Ihrer Mediabibliothek kontrollieren Sie haben 2 Möglichkeiten zu kontrollieren, welche UPnP Geräte/ Computer Zugang zu Ihrer NeoLink Bibliothek haben können: A. Passwort – Öffnen Sie „Preferences“ in NeoLink, anschliessend „System“ und „Security“. Hier können Sie ein Passwort erstellen, das jedes Mal eingegeben werden muss, wenn ein Gerät auf Ihren NeoLink Server zugreifen will.
- Seite 34 10) Setup-Menüs des DVD-Spielers Der folgende Abschnitt beschreibt die verschiedenen Setup-Möglichkeiten für Ihren X5000. Um das Setup-Menü aufzurufen, drücken Sie „Setup“ auf der Fernbedienung. Wenn Sie eine Funktion geändert haben, gehen Sie auf das Feld „Save“ und drücken Sie auf der Fernbedienung "Enter". Manchmal müssen Sie den DVD-Spieler neu starten, die Änderungen zu bestätigen.
- Seite 35 Die Abbildung zeigt das englische Menü. Dieses Handbuch bezieht sich auf das englische Menü. Sie können trotzdem ein deutschsprachiges Menü einstellen. • Screensaver: Legen Sie fest, nach wieviel Minuten Inaktivität des DVD-Spielers der Bildschirmschoner aufgerufen werden soll. Der Minimumwert ist 1 Minute. •...
-
Seite 36: Dvd-Einstellungen
DVD-Einstellungen Die Abbildung zeigt das englische Menü. Dieses Handbuch bezieht sich auf das englische Menü. Sie können trotzdem ein deutschsprachiges Menü einstellen. • VCD PCB: Schalten Sie PCB ein/ aus (nur bei VCD Discs). • DVD Parental Level: Stellen Sie das Freigabeniveau des DVD- Spielers ein. - Seite 37 • MAC Address: Zeigt die MAC Adresse des DVD-Spielers an. Diese kann nicht geändert werden. • IP-Address: Geben Sie für den DVD-Spieler eine IP-Adresse ein. • Subnet Mask: Geben Sie einen Wert für die Subnet Mask Adresse ein. • Primary DNS: Geben Sie einen Wert für die Primary DNS ein. •...
- Seite 38 • Security: Wählen Sie eine Sicherheitsmethode für Ihr kabelloses Netzwerk. WEP-64Bit, WEP-128Bit, WPA TKIP, WPA-AES oder Disabled (deaktiviert). Zeiteinstellungen Die Abbildung zeigt das englische Menü. Dieses Handbuch bezieht sich auf das englische Menü. Sie können trotzdem ein deutschsprachiges Menü einstellen. •...
-
Seite 39: Anhang
• File System Version: Zeigt die Version des Dateisystems an. • Firmware Update Link: Dieser Link führt Sie auf die NeoDigits Firmware Webseite zum Updaten Ihres Systems. 11) Anhang Wie Sie die IP-Adresse Ihres Computers im LAN überprüfen können. a) Für Windows XP, 2000 und NT System 1. - Seite 40 ungefähr 2 Stunden, bis sich das Gerät „aufgewärmt“ hat. Kein Bild 1. Der TV/ Video Eingabestatus ist falsch. Drücken Sie wiederholt die "TV Mode" Taste, bis Sie ein Bild bekommen. Verbinden Sie alternativ Ihren DVD-Spieler und Fernseher mit einer anderen Art von Verbindung (component/ composite etc.) 2.
-
Seite 41: Hilfestellung
Passwortkontrolle aktiviert –sehen Sie nach erlaubten MAC Adressen und/ oder Nutzern 3. Überprüfen Sie, ob der NeoLink Server auf dem Computer installiert ist – Ein HELIOS Icon sollte in der Aufgabenleiste angezeigt sein. Hilfestellung Falls Sie irgendeine Frage zu diesem Produkt haben, können sie eine Anfrage über www.neodigits.com/esupport... - Seite 42 Falls Sie Anregungen für dieses Produkt haben, kontaktieren Sie uns bitte über info@neodigits.com HANTZ + PARTNER Österreich: Deutschland: Schweiz: Tel.: 01 / 51474-415 Tel.: 0761 / 592100 Tel.: 061 / 27311-31 Fax: 01 / 51474-337 The Upgrade Company! www.hantz.com Fax: 0761 / 585228 Fax: 061 / 27311-39...
