Benutzerhandbuch

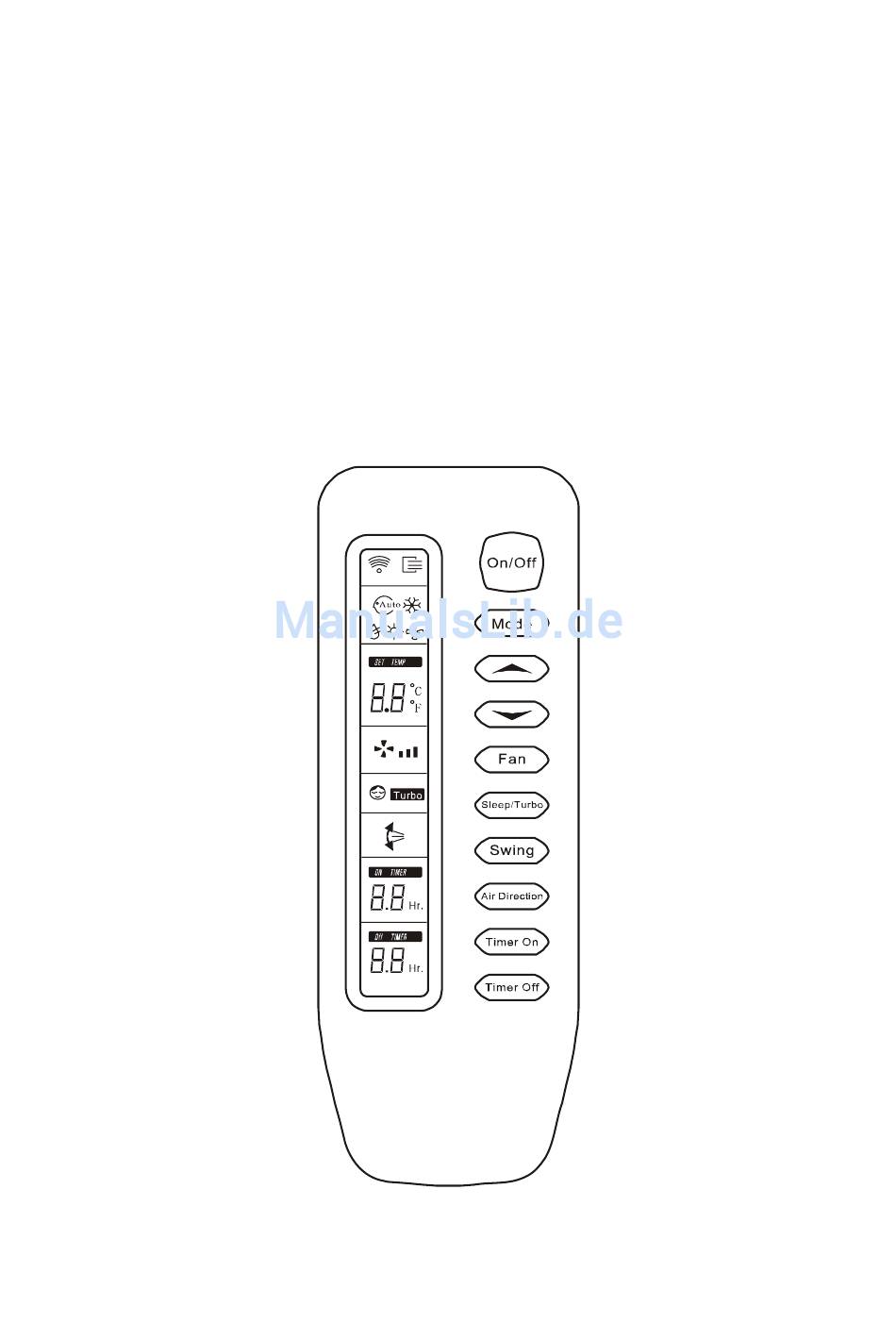

FERNBEDIENUNG
R71A/E
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ballu R71A

  • Seite 1 Benutzerhandbuch FERNBEDIENUNG R71A/E...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SPEZIFIKATIONEN DER FERNBEDIENUNG..............2 LEISTUNGSMERKMALE ....................2 TASTENBELEGUNG ......................2 NAMEN UND FUNKTIONEN DER INDIKATOREN DER FERNBEDIENUNG ....4 VERWENDUNG DER FERNBEDIENUNG ............... 5 BATTERIEN EINSETZEN/AUSWECHSELN ............5 AUTO BETRIEB ......................5 COOL/HEAT/FAN BETRIEB ..................6 DRY BETRIEB......................6 TIMER BETRIEB .......................

  • Seite 4: Spezifikationen Der Fernbedienung

    SPEZIFIKATIONEN DER FERNBEDIENUNG Modell R71A/E Nennspannung 3,0 V Niedrigste Betriebsspannung 2,0 V Übertragungsabstand 8 m (11 m bei der Spannung 3,0 V) Umgebung –5 bis 60 °C LEISTUNGSMERKMALE 1. Betriebsart: COOL (Kühlen), HEAT (Heizung), DRY (Entfeuchten), FAN (nur Ventilator) und AUTO (Automatik) 2.
  • Seite 5 Taste On/Off: Durch Drücken dieser Taste schalten Sie das Gerät ein. Erneutes Drücken stoppt den Betrieb. Taste Mode: Durch Drücken dieser Taste wählen Sie die Betriebsart des Gerätes aus. jedes Mal, wenn Sie diese Taste drücken, wird der Betrieb in der folgenden Reihenfolge umgeschaltet: AUTO (Automatik), COOL (Kühlen), DRY (Entfeuchten), HEAT (Heizung) und FAN (nur Ventilator), siehe folgende Abbildung: BEMERKUNG: Die Betriebsart HEAT (Heizung) kann nur bei den Geräten mit...

  • Seite 6: Namen Und Funktionen Der Indikatoren Der Fernbedienung

    NAMEN UND FUNKTIONEN DER INDIKATOREN DER FERNBEDIENUNG Display TRANSMISSION Anzeige (Übertragung): Diese Anzeige leuchtet, wenn die Fernbedienung Signale an das Innenraumgerät überträgt. MODE Anzeige (Betriebsarten): Anzeige der aktuellen Betriebsarten: AUTO (Automatik), COOL (Kühlen), DRY (Entfeuchten), HEAT (Heizen) oder FAN (Gebläse). Die Betriebsart HEAT (Heizen) kann nur bei den Modellen mit einer Wärmepumpe verwendet werden.

  • Seite 7: Verwendung Der Fernbedienung

    VERWENDUNG DER FERNBEDIENUNG Batterien einsetzen/auswechseln Die Fernbedienung benötigt zwei Alkali-Trockenbatterien (R03/LR03X2). Verwenden Sie keine ladbaren Batterien (Akkumulatoren). (1) Ziehen Sie die Abdeckung des Batteriefachs in Pfeilrichtung ab. (2) Legen Sie die Batterien ein. Bitte achten Sie darauf, die Batterien richtig herum einzusetzen (+/–).

  • Seite 8: Cool/Heat/Fan Betrieb

    COOL, HEAT UND FAN BETRIEB 1. Wenn die Betriebsart AUTO Ihnen nicht genügt, können Sie durch Drücken der Mode Taste eine der Betriebsarten COOL (Kühlen), DRY (Entfeuchten), HEAT (Heizen, nur bei den Modellen mit einer Wärmepumpe) oder (Ventilator) manuell einstellen. 2.
  • Seite 9 1.2 Drücken Sie nochmals die Taste Timer on, um die gewünschte Zeit für den Betriebsbeginn des Gerätes einzustellen. 1.3 Nach dem Einstellen der Einschaltzeit dauert es ca. 30 Sekunden bis die Fernbedienung das Signal zum Klimagerät überträgt. 2. Einstellen der Abschaltzeit. 2.1 Drücken Sie die Timer off Taste.

  • Seite 10: Hinweise

    HINWEISE 1. Es dürfen sich keine Barrieren zwischen der Fernbedienung und dem Empfänger des Klimagerätes befinden. Ansonsten funktioniert das Klimagerät nicht. 2. Die Fernbedienung von allen Flüssigkeiten entfernt halten. 3. Die Fernbedienung vor hohen Temperaturen und vor Sonneneinstrahlung schützen. 4. Den Signalempfänger des Klimagerätes keinem direkten Sonnenlicht aussetzen, weil das Klimagerät dann nicht richtig funktionieren kann.

Diese Anleitung auch für:

R71e
