Inhaltszusammenfassung für LEAB CDR200/40

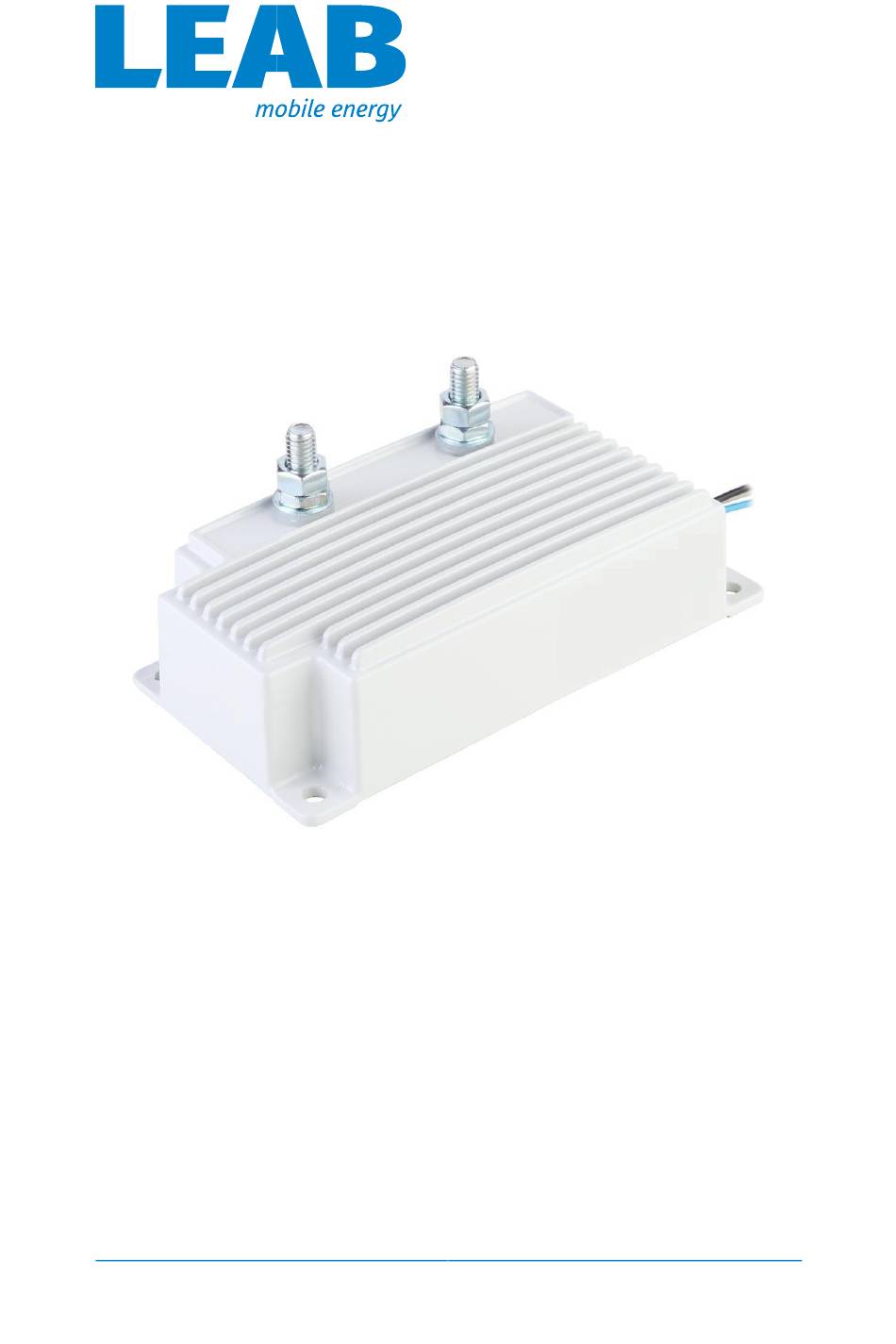

- Seite 1 CDR 200/40, CDR 200/100 Elektronischer Ladestromverteiler zur Ladung von zwei Batterien über die Lichtmaschine oder Ladegerät Benutzerhandbuch LEAB Automotive GmbH Benutzerhandbuch Thorshammer 6 Version: V 2.0 24866 Busdorf Ausgabedatum: 23.09.2019...
-
Seite 2: Inhaltsverzeichnis
Installationsanleitung Zu diesem Handbuch Inhaltsverzeichnis Zu diesem Handbuch ................1 Allgemeine Sicherheit ................2 Lieferumfang ................... 3 Technische Daten ..................3 Über das CDR ..................4 Montage....................4 Installation ....................4 Optionale Funktionen ................5 Wartung ....................6 Entsorgung ....................6 EU-Konformitätserklärung .............. -
Seite 3: Allgemeine Sicherheit
Dieses Handbuch unterstützt einen sicheren Umgang mit dem Gerät. Verwenden Sie das Gerät nur nach dem bestimmungsgemäßen Gebrauch: Das LEAB CDR ermöglicht die nahezu verlustfreie Ladung von zwei Batterien aus einer Quelle, wie beispielsweise einer Lichtmaschine oder einem Ladegerät. Das CDR wird zwischen der Starter- und Zusatzbatterie installiert und dient als Ladestromverteiler. -
Seite 4: Lieferumfang
Installationsanleitung Lieferumfang Lieferumfang Lieferumfang Anzahl Benutzerhandbuch Isolierkappen Sechskantmutter, M8 Unterlegscheiben, M8 Technische Daten Modell CDR 200/100 CDR 200/40 12 V /24 V 12 V /24 V Artikelnummer 1301171460 1301171450 Strombegrenzung 100 A 40 A Eingangsspannung universell 12 V oder 24 V typische Einschaltspannung 13,5 V | 27,0 V typische Abschaltspannung... -
Seite 5: Über Das Cdr
Das Gerät ist montiert. Installation Um das CDR zu installieren, führen Sie folgende Schritte aus: Bei Fahrzeugen mit Generatormanagement werden Zusatzbatterien durch herkömmliche Trennrelais oder Ladestromverteiler nicht ausreichend geladen. Wir empfehlen den LEAB Ladebooster (Artikelnummer: 1041003001). Seite 4 von 6... -
Seite 6: Optionale Funktionen
Installationsanleitung Optionale Funktionen Verbinden Sie den Pluspol der Starterbatterie mit dem Schraubterminal 1 (Eingang). Verbinden Sie den Pluspol der Zusatzbatterie mit dem Schraubterminal 2 (Ausgang). Verbinden Sie die Anschlussleitung GND mit einer Masse. Verbinden Sie den Minuspol der Starterbatterie und den Minuspol der Zusatzbatterie mit einer gemeinsamen Masse. -
Seite 7: Wartung
Das Gerät darf nicht über den Hausmüll entsorgt werden. Führen Sie es einer Recyclingstelle zu oder schicken Sie es an Ihre Verkaufsstelle. 11 EU-Konformitätserklärung Das LEAB CDR mit den Typen 200/40 und 200/100 stimmt mit den Anforderungen der folgenden Richtlinien überein:... - Seite 8 LEAB Automotive GmbH Thorshammer 6 24866 Busdorf Deutschland Tel.: +49(0) 4621 9 78 60-0 Fax: +49(0) 4621 9 78 60-260 E-Mail: anfrage@leab.eu Web: www.leab.eu...
