APB11000.book Page 1 Wednesday, June 4, 2008 4:17 PM
APB
11000
CUADRO DE MANIOBRA BÁSICO
MÓDULO BASE PARA RADIO Y TEMPORIZADOR
1
DESCRIPCIÓN DEL APARATO
Advertencias
El módulo probase APB11000 está diseñado para
realizar las siguientes funciones:
• receptor de radio para mando a distancia
(conectando una tarjeta de radio estandar),
proporcionando una salida por relé libre de tensión
• temporizador
(conectando una tarjeta temporizadora) en aquellos
cuadros de maniobra que no dispongan de dicho
modo
Mandos e indicadores
DL1
ON Alimentación
DL2
RL1 (relé activado)
Conectores
ANT Conector antena receptora

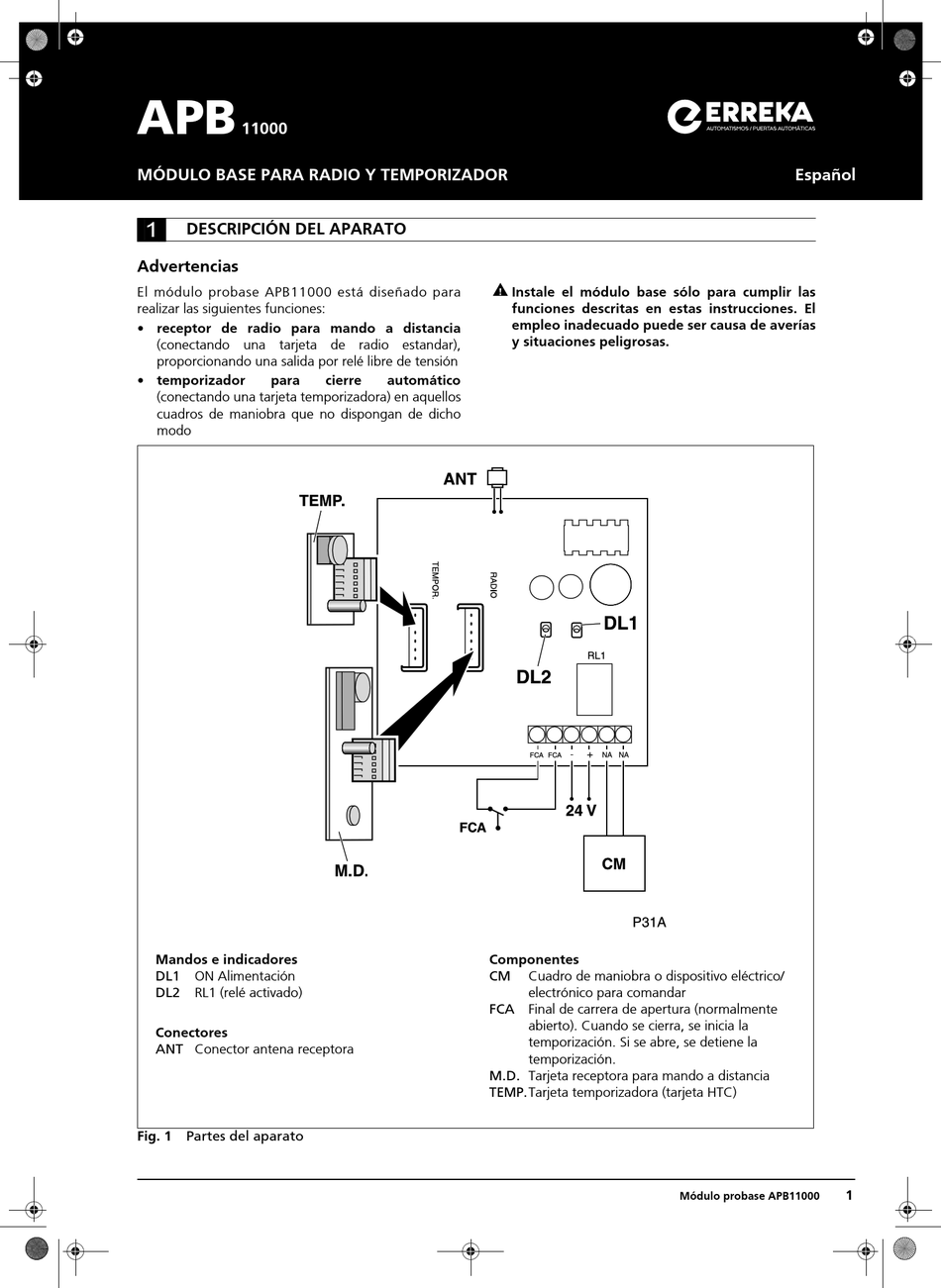

Fig. 1
Partes del aparato
para
cierre
automático
Instale el módulo base sólo para cumplir las
funciones descritas en estas instrucciones. El
empleo inadecuado puede ser causa de averías
y situaciones peligrosas.
Componentes
CM
Cuadro de maniobra o dispositivo eléctrico/
electrónico para comandar
FCA Final de carrera de apertura (normalmente
abierto). Cuando se cierra, se inicia la
temporización. Si se abre, se detiene la
temporización.
M.D. Tarjeta receptora para mando a distancia
TEMP.Tarjeta temporizadora (tarjeta HTC)
Español
1
Módulo probase APB11000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Erreka APB 11000

Inhaltszusammenfassung für Erreka APB 11000

  • Seite 10: Grundmodul Für Radio Und Zeitschalter

    APB11000.book Page 10 Wednesday, June 4, 2008 4:17 PM 11000 GRUNDSTEUERUNG GRUNDMODUL FÜR RADIO UND ZEITSCHALTER Deutsch GERÄTEBESCHREIBUNG Warnhinweise  Das ProBase- Modul APB11000 wurde entwickelt um Bitte installieren Sie dieses Grund- Modul folgende Funktionen zu erfüllen: ausschließlich zu den in vorliegender Anleitung beschriebenen Zwecken.

  • Seite 11: Installation Und Programmierung

    APB11000.book Page 11 Wednesday, June 4, 2008 4:17 PM GRUNDMODUL FÜR RADIO UND ZEITSCHALTER Gerätebeschreibung Radioempfänger- Funktion  • Spannungsbereich 24Vac, 24Vdc Es kann eine Standard Radio- Karte (Trinärcode) Reson oder Roller angeschlossen werden. Die • Potentialfreier Relaisausgang (maximaler Empfängerkarte 65-R RDS-001(nur Empfang) eignet Widerstand 110W) sich nicht.

  • Seite 12: Störungssuche

    APB11000.book Page 12 Wednesday, June 4, 2008 4:17 PM GRUNDMODUL FÜR RADIO UND ZEITSCHALTER STÖRUNGSSUCHE  Stellen Sie bitte die Stromversorgung ab bevor Sie Teile ab- oder anmontieren. Problem Ursache Lösung Stromversorgung fehlt Stromversorgung wieder herstellen Das Grundmodul funktioniert Stromversorgung 24Vdc: Polarität Die Polarität richtig anschließen nicht (LEDs aus) umgekehrt...
