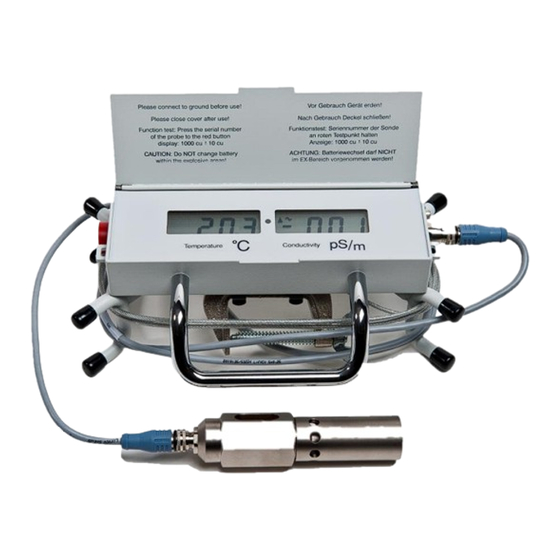

MBA instruments MLA 900 Betriebsanleitung
Leitfähigkeitsmessgerät für leichte mineralöl-produkte
Verwandte Anleitungen für MBA instruments MLA 900
Inhaltszusammenfassung für MBA instruments MLA 900
- Seite 1 Betriebsanleitung MLA 900 Leitfähigkeitsmessgerät für leichte Mineralöl-Produkte Handhabung Instandhaltung Zulassung...
-
Seite 2: Warnsymbole
Verletzungen und/oder Gefahr eines Sachschadens. © MBA Instruments GmbH. Alle Rechte vorbehalten. WICHTIG Gefahr mit der möglichen Folge von Sachschäden. Hinweissymbole Wichtige technische Information für dieses Produkt Tipp Zusatzinformation Hinweis auf Information an anderer Stelle Betriebsanleitung 8011380 V2.1 © MBA Instruments GmbH... -
Seite 3: Inhaltsverzeichnis
Reinigung ............................25 Batterie ............................27 Ersatzteile ............................. 28 Lagerung, Transport................29 Richtige Lagerung ......................... 30 Transport über kurze Entfernungen ....................30 Richtiger Transport ........................30 Versand zur Reparatur ........................30 MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 4: Zu Ihrer Eigenen Sicherheit
Zu Ihrer eigenen Sicherheit MLA 900 Zu Ihrer eigenen Sicherheit Allgemeine Sicherheit Die wichtigsten Sicherheitsregeln MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 5: Allgemeine Sicherheit In Explosionsgefährdeten Bereichen
Das Gehäuse niemals öffnen, solange es in einem explosionsgefährdeten Bereich ist. WARNUNG: Gefahr durch defektes Gerät Wenn das Gerät möglicherweise nicht mehr betriebssicher ist: Das Gerät außer Betrieb nehmen und gegen unbefugte Benutzung sichern MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 6: Anwendungshinweise
Anwendungshinweise MLA 900 Anwendungshinweise Anwendungsbereich Anwendungseinschränkungen Zulassung MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 7: Bestimmungsgemäßer Gebrauch
Umgebungsbedingungen Der MLA 900 ist als Messgerät für den Einsatz im Freien konzipiert. Den MLA 900 bei einer Umgebungstemperatur von –20 °C bis +60 °C betreiben. Außerhalb dieses Temperaturbereiches sind die Gerätefunktionen nicht gewährleistet. Bei Temperaturen über +60 °C besteht die Gefahr, dass ätzende Flüssig- keit aus der Batterie austritt und die Elektronik beschädigt. -
Seite 8: Erfüllte Vorschriften Und Normen
– Zone 0 umfasst Bereiche, in denen eine gefährliche explosionsfähige Atmosphäre »ständig oder langzeitig« vorhanden ist, z.B. in Tankanlagen. – Zone 1 umfasst Bereiche, in denen eine gefährliche explosionsfähige Atmosphäre »gelegentlich« auftritt, z.B. in der Umgebung der Betankungsstutzen. MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 9: Zulassung Des Mla 900
Der MLA 900 ist für den Einsatz in explosionsgefährdeten Bereichen zugelassen, in denen brennbare Gase, Dämpfe oder Nebel auftreten können (EEx ia IIB T6). Die Messsonde des MLA 900 ist für den Gebrauch in Zone 0 zugelassen, die Anzeigeeinheit für Zone 1. Vorgeschriebene Betriebsbedingungen Für den Einsatz des Leitfähigkeitsmessgerätes MLA 900 im Geltungsbereich der »Verord-... -
Seite 10: Vorbereitung Zum Betrieb
Vorbereitung zum Betrieb MLA 900 Vorbereitung zum Betrieb Anlieferungszustand Zusammenbau MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 11: Anlieferungszustand
Vorbereitung zum Betrieb Anlieferungszustand Zum Lieferumfang des MLA 900 gehören folgende Teile ( Bild 1): ● Anzeigeteil mit Erdungsklemme ● Messsonde ● Sondenkabel – Standard: 2 m lang – Option: 10 m lang, 17 m lang ● Transportkoffer VORSICHT: Beschädigungsgefahr Kleine Biegeradien können die Kabel beschädigen (Kabelbruch). -
Seite 12: Zusammenbau
Sicherstellen, dass die Erdungsklemme fest mit dem Anzeigeteil verbunden ist (Schraubverbindungen, Kabelschuhe). Den MLA 900 nicht in Betrieb nehmen, wenn das nicht gewährleistet ist. Bild 2 Anschließen des Sondenkabels MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 13: Handhabung
Handhabung MLA 900 Handhabung Display-Anzeigen Funktionstest Messvorgang MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... - Seite 14 Handhabung Bild 3 Anzeigeteil Leitfähigkeits- Temperatur Helligkeits- Messwert Messwert Messwert Sensor Messwert Sensor MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH...
-
Seite 15: Anzeigeteil
4.1.2 Ein- und Ausschalten Einschalten: Die Abdeckklappe des Anzeigeteils öffnen. Der MLA 900 schaltet sich automatisch ein, wenn Licht auf den Helligkeitssensor fällt. Ausschalten: Die Abdeckklappe des Anzeigeteils schließen. Bei geschlossener Klappe schaltet sich der MLA 900 automatisch aus. - Seite 16 Handhabung Bild 4 Störungs-/Grenzwertanzeigen Batterie ist gemessene Leitfähigkeit Messbereich nahezu verbraucht ist kleiner als 50 pS/m ist überschritten – oder – (gemessene Leitfähigkeit ist größer als 1999 pS/m) Störung MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH...
-
Seite 17: Störungs-/Grenzwertanzeigen
Die Messsonde ist stark verschmutzt oder Die Messsonde reinigen und trocknen ( S. 27, §5.1). feucht (mit Wasser benetzt). Einen Funktionstest durchführen Der MLA 900 ist defekt. ( S. 21, §4.3). MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... - Seite 18 1 cu + 10 cu PTB02ATEX2201X CAUT ION: Do NOT change battery ACHTUNG: Batteriewechsel darf NICHT thin the explosive areas! im EX-Bereic h vo ommen werden! MLA 900 Temperature Conductivity MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH...
-
Seite 19: Funktionstest
– dass die Messsonde ausreichend sauber und trocken ist, – dass Anzeigeteil und Messsonde korrekt miteinander verbunden sind (Kabel und Steckverbinder prüfen). Grundzustand prüfen Die Abdeckklappe des Anzeigeteils öffnen, um den MLA 900 einzuschalten. Die Mess- sonde frei in der Luft hängen lassen. … Als Leitfähigkeits-Messwert soll jetzt pS/m angezeigt werden. - Seite 20 1000 cu + 10 cu Anzeige: 1000 cu + 10 cu CAUTION: Do NOT change battery ACHTUNG: Batteriewechsel darf NICHT within the explosive areas! im EX-Bereich vorgenommen werden! Temperature Conductivity MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH...
-
Seite 21: Messvorgang
Messsonde einholen: Die Messsonde vorsichtig aus dem Flüssigkeitsbehälter ziehen. Kabel und Messsonde in den Halterungen des Anzeigeteils verstauen. Erdungsklemme verstauen: Die Erdungsklemme lösen und auf der Unterseite des Anzeigeteils befestigen. MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 22: Maßnahmen Bei Defekt/Beschädigung
Die Messsonde auf Verformung und mechanische Schäden prüfen. Wenn der MLA 900 defekt oder beschädigt ist: Anzeigeteil und Messsonde gemeinsam zur Reparatur ins Herstellerwerk senden (Hinweise S. 13, §3.2). MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 23: Instandhaltung
Instandhaltung MLA 900 Instandhaltung Reinigung Batteriewechsel Ersatzteile MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... - Seite 24 Instandhaltung Bild 7 Schmutzempfindliche Flächen der Messsonde Nr.: 930XXX MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH...
-
Seite 25: Reinigung
Anzeigenteils nicht angreifen können (Hinweise S. 8, §2.1.2). VORSICHT: Gefahr bei Beschädigung Wenn das Gehäuse des Anzeigeteils durch Lösungsmittel angegriffen ist: Den MLA 900 nicht mehr in Betrieb nehmen. MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... - Seite 26 Instandhaltung Bild 8 Batteriewechsel MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH...
-
Seite 27: Batterie
– dass die Gehäusedichtung korrekt sitzt – dass keine Kabel eingeklemmt werden. Einen Funktionstest durchführen ( S. 21, §4.3) – Achtung: Diesen ersten Funktionstest nach dem Erneuern der Batterie sicherheitshalber außerhalb explosionsgefährdeter Bereiche durchführen. MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 28: Ersatzteile
8011380 Betriebsanleitung MLA900 Deutsch 8011381 Betriebsanleitung MLA900 Englisch 8011430 Kalibrierpauschale 4039227 Flachdichtung für Gehäuse Messsonde für MLA 900 – nur in Verbindung mit Zusendung des 2028594 Messgerätes zur Justierung und Kalibrierung von Gerät mit Sonde Messsonde und Anzeigeteil sind individuell aufeinander abgestimmt. -
Seite 29: Lagerung, Transport
MLA 900 Lagerung, Transport Richtige Lagerung Transporthinweise MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH... -
Seite 30: Richtige Lagerung
Richtige Lagerung Bitte befolgen Sie diese Hinweise, wenn der MLA 900 für mehr als 3 Monate außer Betrieb genommen wird. Die Batterie ausbauen ( S. 29, §5.2). ● Alle Bauteile in einem trockenen Raum bei Zimmertemperatur lagern (15 … 20 °C). - Seite 31 8011380 ( 2.1) · 2019-10 MBA Instruments GmbH Friedrich-List-Str. 3-7 · 25451 Quickborn · Deutschland Telefon +49 4106/123 88-80 · Fax +49 4106/123 88-89 www.mba-instruments.de · info@mba-instruments.de MLA 900 Betriebsanleitung V 2.1 8011380 © MBA Instruments GmbH...
