Inhaltszusammenfassung für New Direction Tackle BAIT BOAT 2

  • Seite 1 Email: Info@NewDirectionTackle.co.uk...
  • Seite 2 User Manual Newdirectiontackle.co.uk HOME GPS...
  • Seite 29 Vielen Dank für den Kauf deines Bluetooth Futterbootes Großartige Eigenschaften und Zuverlässigkeit haben New Direction Tackle Futterboote zu den beliebtesten in der Welt gemacht. Unsere Boote wurden von führenden Angeln in Zusammenarbeit Ingenieuren und Technikern entwickelt. Jeder wird innerhalb des New Direction Produktportfolios sein Boot finden welches seine Bedürfnisse mit Bezug auf das Anfüttern,die Köderplatzierung und vieles...
  • Seite 30 BLUETOOTH ND Tackle Futter Boot Katalog Lieferumfang Spezifikationen Besonderheiten Überblick Laden der Batterien und Wartung der Batterien Benutzen des ND Tackle Futterbootes Tipps Support Garantie...
  • Seite 31 New Direction Tackle´s Produktpolitik unterliegt der ständigen Weiterentwicklung und wir behalten uns Änderungen vor. Illustrationen diesen nur der Veranschaulichung. F I S H I N G T H E S M A R T W A Y...

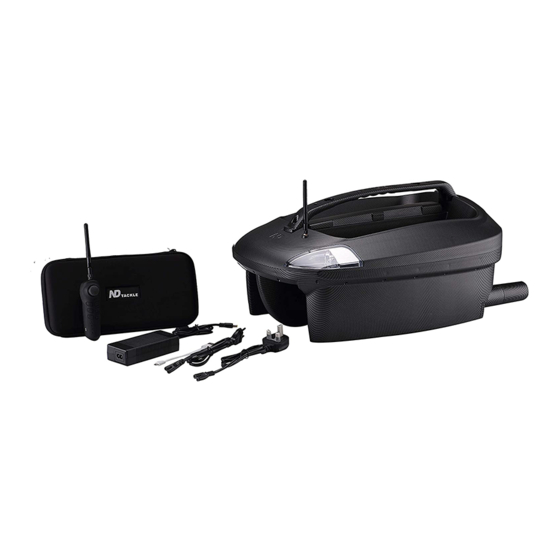

  • Seite 32 Lieferumfang des ND Tackle Futterboots 2 Zum Lieferumfang des ND Tackle Futterboot gehört standardmäßig: 1) Futterboot 2 2) Mini Hand-Fernbedienung 3) 14.8V 10.4Ah li-lon Batterie 4) 16V 3A Ladegerät für das ND Futterboot 2 5) USB Kabel für Hand-Fernbedienung 6) Antenne für das Futterboot 2 7) Bedienungsanleitung...

  • Seite 33: Eigenschaften

    Eigenschaften Produkt Modell: ND Tackle Futterboot 2 Abmessung: H25cm*W40cm*L62cm Gewicht: 5.5kg Ausstattung: Zwei unabhängige Futterklappen, eine unabhängige Haken-Kupplung Futterkapazität: 3kgs ( 1.5kgs je Futterklappe ) Batterie im Futterboot: Li-lon 14.8V*10.4Ah Beleuchtung: zwei Lichter an der Front, zwei am Heck Antrieb: 2 High Performance Industrie Motoren Funkfrequenz: 2.4GHz Reichweite: 200m +/- Abhängig von verschiedenen Umgebungsvariablen...

  • Seite 34: Besondere Eigenschaften

    Besondere Eigenschaften Autopilot (zusätzlich über die APP zu erwerbensiehe Seite 11) Spezielle Hardware ermöglicht es dem ND Futterboot selbstständig zu fahren. Speziell auf die Steuerung des ND Futterbootes zugeschnittene App für IOS und Android (zusätzlich über die APP zu erwerbensiehe Seite 11) Navigation über eine Karte mit Echtzeit Positionserkennung und Darstellung des ND Futterbootes auf der Karte in Echtzeit APPLE STORE...

  • Seite 35: Überblick

    Überblick Antenne Front Lichter Fisch-Finder Port Vorrüstung (Sonar) Futterklappe H1 Tragegriff Futterklappe H2 üstung für Vorr Kamera/Kamera Port Rücklichter Motoren Please don't stick your finger into the motor cover...
  • Seite 36 Funkantenne Steuerungs-Hebel Bestätigungsknopf A)Forwärts fahren: Drücke den Hebel nach vorne. B)Rückwärts fahren: Drücke den Hebel nach hinten. Wähle Knopf (Spot A,B,C oder D) C)Nach links fahren: Drücke den Hebel nach links. D)Nach rechts fahren: Drücke den Hebel nach rechts. E)Automatisches Fahren abbrechen: Drücke von oben auf den Hebel.

  • Seite 37: Wartung Der Akkus

    Mobiltelefone verwendet werden HOME •Um ein ordnungsgemäßes Laden sicherzustellen, benutze bitte nur die Ladegeräte die von New Direction Tackle mitgeliefert werden. • Der erste Ladevorgang der neuen Akku-Packs dauert etwa 6 Stunden. Danach sind die Akkus voll geladen •Die Batterien können während des Ladevorgangs im Boot verbleiben, sie müssen nicht entnommen werden.
  • Seite 38 Nutzung deines ND Tackle Futterbootes 2 A) Schraube die Antennen auf die entsprechenden Antennenbuchsen des Bootes. B) Schalte die Handfernsteuerung ein. Drücke dazu lange den Knopf "On/Off" der Fernsteuerung C) Schalte das Futterboot an. D) Platziere das Boot auf dem Wasser (ohne Wellengang) E) Kalibriere den Kompass des Bootes.
  • Seite 39 F) Bestellung des Autopilot über die App...
  • Seite 40 G) Nach erfolgreicher Zahlung wird der Autopilot automatisch aktiviert. Das Fenster “Succeed, Autopilot active!” wird erscheinen H)Wenn das Fenster “Faild, Autopilot invalid!” angezei gt wird machen Sie sich keine Sorgen, starten Sie die App erneut danach wird es sich automatisch aktivieren. Bei Fragen wenden Sie sich bitte per Email an - info@newdirectiontackle.co.uk...

  • Seite 41: Wie Verbindet Man Die Fernsteuerung Mit Dem Futterboot

    Tipps Wie verbindet man die Fernsteuerung mit dem Futterboot Falls das Boot über die Fernsteuerung nicht mehr steuerbar ist, ist es notwendig die Fernsteuerung wieder mit dem Boot zu koppeln. A) Schalte die Fernsteuerung an B) Drücke von oben lange auf den Steuerungshebel der Fernsteuerung C)Das GPS-Kontrolllicht wirrdd jetzt Kontrolllicht wikeken HOME D)S chalte das Futterboot an...

  • Seite 42: Wie Man Auto-Piloten Mit Der Fernsteuerung Aktiviert

    Wie man Auto-Piloten mit der Fernsteuerung aktiviert A) Definiere den Spot "Home" Halte dazu den Knopf "CH" der Fernsteuerung lange gedrückt. Der "Home" Punkt wird dadurch definiert. Die Home LED auf der Fernsteuerung wird dauerhaft leuchten, wenn der "Home" Spot definiert wurde. B) Wie man das Boot zu einem definierten Punkt (Spot) steuert C)Drücke "CH"...

  • Seite 43: Wie Man Den Auto-Piloten Mit Der App Nutzt

    Wie man den Auto-Piloten mit der App nutzt Wenn du den Auto-Piloten über die App nutzen möchtest,dann lade bitte zunächst die gratis App im Apple Store oder bei Google Play herunter APPLE STORE Google Play A) Schalte die Fernsteuerung und das ND Futterboot an B) Öffne die "ND Bait Boat App"...
  • Seite 44 Smartes nach Hause fahren (Return Home) Benutze den "H" Knopf an der Fernsteuerung oder tippe auf den "Return Home" Button in der ND Bait Boat App und folge den Anweisungen auf dem Bildschirm. Es muss ein GPS-Signal verfügbar sein um das Smarte nach Hause fahren zu initialisieren. Das Boot wird dann automatisch zu dem letzten aufgezeichneten "Home Punkt"...

  • Seite 45: An/Ausschalten Der Beleuchtung Des Bootes

    An/Ausschalten der Beleuchtung des Bootes Das einzigartige Beleuchtungssystem hilft dir die Fahrtrichtung des Bootes zu erkennen was bei Fahrten auf großer Distanz hilfreich ist. An/Ausschalten der Beleuchtung des Bootes: Drücke den ' ' Knopf Aktualisierung der Firmware Nutze eine SD-Karte um dein ND Tackle Futterboot zu aktualisieren. 1.Schalte das Boot aus 2.

  • Seite 46: Wie Man Die Futterklappen Oder Die Haken-Kupplung Auslöst

    Wie man die Futterklappen oder die Haken-Kupplung auslöst Das Boot hat zwei Futterklappen. Du kannst zu deinem Wunschort navigieren und die Futterklappen dort selbst öffnen. Öffnen der Futterklappe H1: Den Knopf H1 der Fernbedienung lange gedrückt halten Öffnen der Futterklappe H2: Den Knopf H2 der Fernbedienung lange gedrückt halten Zum Auslösen der Haken-Kupplung den Knopf "Hook"...

  • Seite 47: Wie Man Den Fisch-Finder (Sonar) Und Die Kamera Am Boot Installiert

    Wie man den Fisch-Finder (Sonar) und die Kamera am Boot installiert Das ND Futterboot hat bereits zwei Vorrichmtuneginen u Sonar und eine Kamera am Griff des Bootes zu installieren. Ein Verbindungselement wird im Handel verfügbar sein. Dieses lässt sich leicht installieren.

  • Seite 48: Wie Man Die Motorleistung Einstellt Zwischen Links/Rechts

    Wie man die Motorleistung einstellt zwischen links/rechts Wenn Sie den Stick der Handfernbedienung nach vorne drücken und das Boot Kurven fährt, müssen Sie die Leistung zwischen dem linken und rechtem Motor justieren. 1) Den Knopf C und D gleichzeitig gedrückt halten Die Kontrolllichter BL und RL leuchten 2) Den Stick der Fernbedienung nach vorne drücken Wenn das Boot nach links ausweicht, drücken Sie bitte die Taste “D”.

  • Seite 49: So Entfernen Sie Die Spots Über Die Handfernbedienung

    So entfernen Sie die Spots über die Handfernbedienung Es ist sehr einfach alle auf dem Boot gespeicherten Spot´s zu löschen 1) Halten Sie die Knöpfe A und B gleichzeitig gedrückt, die Kontrolllichter gehen aus und alle Spots sind gelöscht. 2) Wenn Ihre Fernbedienung mit der APP verbunden ist, vergessen Sie bitte nicht die App zu aktualisieren.

  • Seite 50: So Speichern Sie Die Spots In Der App

    So speichern Sie die Spots in der App Wenn Sie weitere Spot´s erstellen möchten, können Sie diese in der App speichern 1)So speichern Sie Ihre Spot´s 2)Hier können Sie Ihre Spot´s laden.(Wischen Sie mit den Fingern nach links um Spot´s zu löschen) Zusätzlicher Erwerb des Autopiloten über die App...

  • Seite 51: So Nden Sie Die Fehler

    So nden Sie die Fehler Fehlerausgabe des Bootes Nachricht Lösung 1)keine Funkverbindung. (registrieren Sie die Fernbedienung erneut. Siehe Seite13) All Lichter am Boot blinken 2)Kein GPS.(bitte das Boot nur im freien verwenden) 3)Kein Kompass. (Kontaktieren Sie ND Tackle siehe Seite 25) Warnungen und Hinweise an der Fernsteuerung des Bootes Nachricht Lösung...

  • Seite 52: Umweltfreundliche Entsorgung

    Hinweise • Schalten Sie immer zuerst die Handfernsteuerung an und dann das Boot. Das Ausschalten wird in umgekehrter Reihenfolge Boot und dann die Fernsteuerung ausschalten. Diese Handhabung stellt es sicher, dass Sie immer die Kontrolle über Ihr Boot haben. • Die Handfernsteuerung sollte von Wasser ferngehalten werden wasserdicht.
  • Seite 53 New Direction Tackle Ltd. stets auf die Wünsche, Anregungen, Ideen aber auch die Kritik seiner Kunden gehört. New Direction Tackle hat eine Serie von aufregenden und smarten Produkten designt, für die Vision, eine der bekanntesten Marken im Bereich der smarten Produkte für Angler zu werden.

  • Seite 54: Gewährleistung

    Personen vorgenommen wurden. Der Garantiezeitraum für wiederaufladbare Batterien (Akkus) und wiederaufladbare Ni-MH Batterien beträgt 12 Monate ab Kaufdatum. Bitte fülle das Formular auf der Homepage von New Direction Tackle aus um Garantieabwicklungsprozesse für beide Seiten einfacher zu gestalten: NewDirectionTackle.co.uk/guarantee...
