RIB BLOCK Wi-Fi ACG6098 Bedienungsanleitung

BLOCK Wi-Fi
Cod. ACG6098
Patent Pending n. BS 2009 A 000030
I
1° - LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI.
2° - Tenete le chiavi del selettore BLOCK Wi-Fi fuori dalla portata dei bambini.
3° - Effettuare le operazioni di comando da punti ove l'automazione sia visibile.
4° - Utilizzare BLOCK Wi-Fi solo in vista dell'automazione.
5° - Questo libretto d'istruzioni è rivolto esclusivamente a del personale specializzato.
LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali danni provocati dalla mancata
osservanza nell'installazione delle norme di sicurezza attualmente in vigore.
SELETTORE A CHIAVE BLOCK Wi-Fi 433,92MHz cod. ACG6098
Il selettore BLOCK Wi-Fi funziona senza fili e viene fornito già codificato dalla fabbrica con un codice scelto tra
migliaia di combinazioni. Ha due batterie al lithio CR2016 da 3Vdc che devono essere sostituite ogni 2 anni per
garantire la portata ottimale.
È dotato della funzione POWER SAVER per salvaguardare la carica della batteria.
Se la chiave rimane inserita per più di 10 secondi il selettore si spegne automaticamente per poi riaccendersi ad
un nuovo impulso.
BLOCK Wi-Fi è compatibile con i seguenti ricevitori RIB:
RX 433-A monocanale con connettore cod. ACG5055 RX 433-A monocanale con morsettiera cod. ACG5056
RX 433-A bicanale con connettore cod. ACG5051 RX 433-A bicanale con morsettiera
MASTER Wi-Fi con connettore cod. ACG6094 MASTER Wi-Fi con morsettiera
e tutti i quadri elettronici RIB CRX Moon (con ricevitore radio incorporato).
PROCEDURE E FISSAGGIO
Prima di fissare BLOCK Wi-Fi alla parete, eseguire la memorizzazione del codice tramite la procedura descritta
sul libretto istruzioni del ricevitore come per un normale telecomando MOON 433 e verificare eseguendo un
comando (girando la chiave) che il cancello riceva il segnale.
La scheda ricevente rileverà il segnale proveniente da BLOCK Wi-Fi come quello di un normale telecomando
MOON 433.
Posizionare BLOCK Wi-Fi alla parete/pilastro in prossimità del cancello (non allontanarsi più di 20 metri dal
ricevitore), quindi verificare che girando la chiave il cancello venga comandato.
Se il comando non avviene, provate in altra posizione fino a trovare la condizione ottimale.
Si ricorda che col tempo le batterie si scaricano e anche la portata diminuisce. Posizionare quindi BLOCK Wi-Fi
quanto più vicino possibile alla ricevente.
Per aprire il trasmettitore BLOCK Wi-Fi, togliere la vite posta sopra la serratura, inserire la chiave nel cilindretto
e ruotarla verso destra, estrarre il coperchio mantenendo girata la chiave.
Non è possibile aprire BLOCK Wi-Fi senza la chiave in dotazione.
Fissare BLOCK Wi-Fi tramite tasselli.
Per chiudere procedere in modo inverso all'apertura.
F
1° - LIRE ET SUIVRE TOUTES LES INSTRUCTIONS.
2° - Gardez les clés du sélecteur BLOCK Wi-Fi hors de la portée des enfants.
3° - Il faut donner les commandes d'un lieu, où on peut voir l'automatisme.
4° - Il faut utiliser BLOCK Wi-Fi seulement si on voit le portail.
5° - Ce manuel d'instruction est adresse seulement au personnel specialisé.
L'enterprise RIB n'accepte aucune responsabilité pour des dommages eventuels provoqués par le manque
d'observation lors de l'installation des normes de securité actuellement en vigueur.
SELECTEUR A CLEF BLOCK Wi-Fi 433,92MHz code ACG6098
Le sélecteur BLOCK Wi-Fi fonctionne sans fils et la fabrique le fournit dèjà codifié, avec un codage, choisi d'entre des
milliers de combinaisons. Il a deux batteries au lithium CR2016 de 3Vdc qui nécessitent d'une substitution toutes les deux
années, pour garantir la portée optimale.
Il est doué de la fonction POWER SAVER pour sauvegarder la charge de la batterie.
Si la clef reste introduite pour plus de 10 secondes, le sélecteur s'arrête automatiquement, pour plus tard se rallumer à une
nouvelle impulsion.
BLOCK Wi-Fi est compatible avec les suivantes récepteurs RIB:
RX433-A monocanal avec connecteur code ACG5055 RX433-A monocanal avec barrette de connexion code ACG5056
RX433-A bicanal avec connecteur code ACG5051 RX433-A bicanal avec barrette de connexion
MASTER Wi-Fi avec connecteur code ACG6094 MASTER Wi-Fi avec barrette de connexion
Et tous les tableaux électroniques RIB CRX Moon (avec poste récepteur incorporé).
PROCEDURES ET FIXAGE
Avant de fixer BLOCK Wi-Fi au mur, exécuter la mise en mémoire du code par la procédure décrite sur le manuel
d'utilisation du récepteur, comme pour une ordinaire télécommande MOON 433 et vérifier, par l'exécution d'une commande
(touner la clef) que la grille reçoive le signal.
La carte récepteur relevera le signal en provenance de BLOCK Wi-Fi, comme le signal d'une ordinaire télécommande
MOON 433.
Positionner BLOCK Wi-Fi au mur/pilier à proximité de la grille (Ne s'éloignez pas plus de 20 métres du récepteur), donc
vérifier que quand la clef tourne, la grille soit commandée.
S'il n'y a pas la commande, essayez en autre position, jusqu'à trouver la condition optimale.
On rappelle que avec le temps, les batteries déchargent et la portée diminue aussi. Positionner donc BLOCK Wi-Fi le plus
près possible de le récepteur.
Pour ouvrir le transmetteur BLOCK Wi-Fi: enlever la vis placée sur la serrure, introduire la clef dans le petit cylindre et la
tourner vers droite, extraire le couvercle, il s'impose de maintenir la clef tournée.
Il n'est pas possible ouvrir BLOCK Wi-Fi sans la clef en dotation.
Fixer puis BLOCK Wi-Fi par tasseaux.
Pour fermer, agir de façon contraire à l'ouverture.
ATTENZIONE
ATTENTION

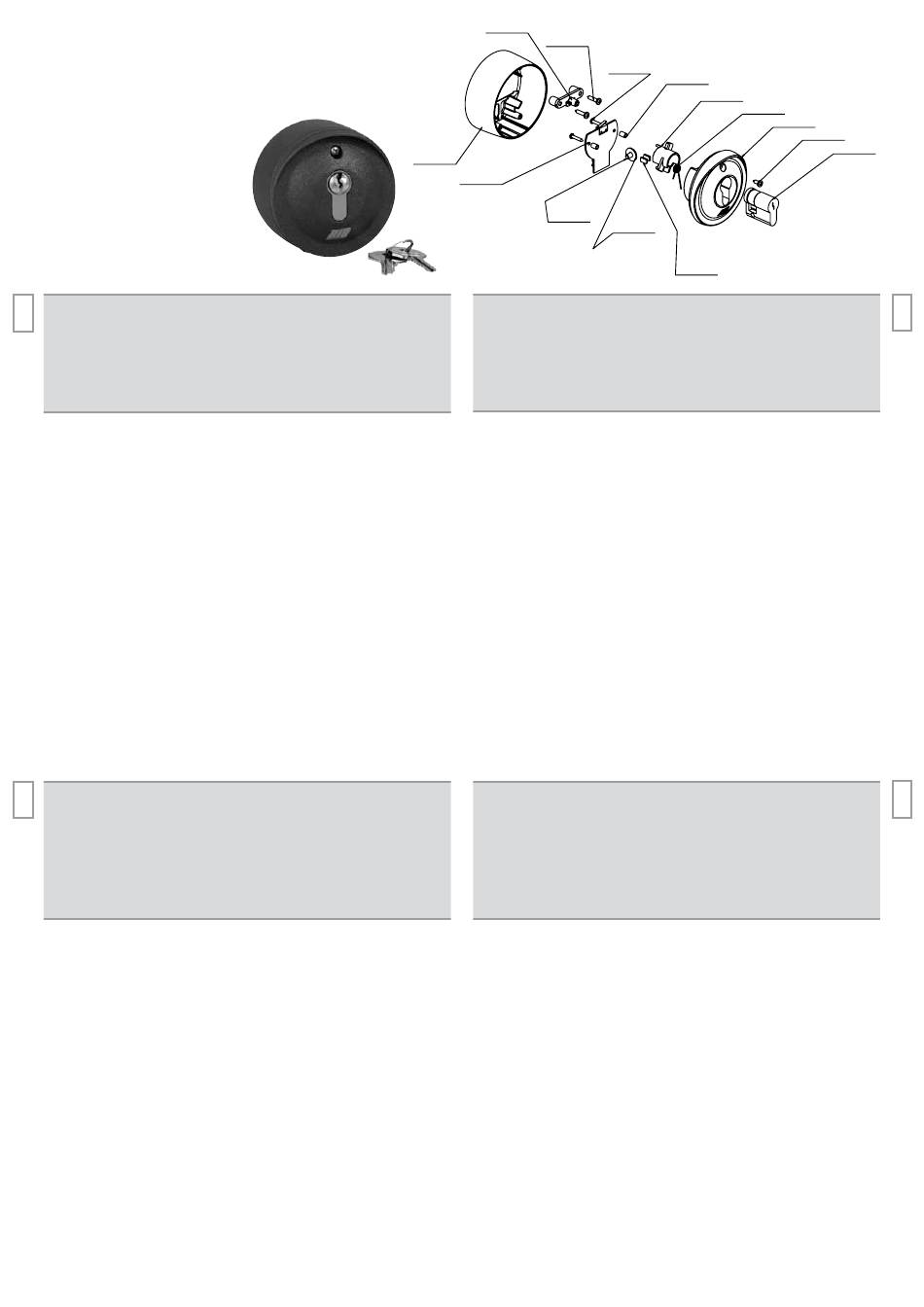

CAL1187
DAC35X16
CAL1188
BC06098
DTS5X8Z
1° - READ AND FOLLOW ALL THE INSTRUCTIONS.
2° - Keep the keys of the BLOCK Wi-Fi key selector out of reach of children.
3° - Command pulses must be given from sites, where You can see the gate.
4° - Use BLOCK Wi-Fi only if You can see the gate.
5° - This instruction booklet is for specialized personnel only.
RIB accepts no responsibility for any damage caused by the safety regulations at present in force not being
observed during installation.
BLOCK Wi-Fi KEY SELECTOR - 433,92MHz code ACG6098
The BLOCK Wi-Fi key selector works without wiring connection and it is supplied with a random code already memorized
and chosen among thousand combinations. In order to guarantee the ideal range the two 3Vdc lithio CR2016 batteries inside
the key selector, must be replaced every two years.
It has a POWER SAVER function to guarantee the charge of the batteries.
If the key remains inserted for more than 10 seconds, the key selector switches itself off automatically and will active itself
when a new command is given.
The BLOCK Wi-Fi key selector is compatible with the following RIB radio receivers:
RX 433-A one channel with plug in connector code ACG5055 RX 433-A one channel with terminal block code ACG5056
cod. ACG5052
RX 433-A two channels with plug in connector code ACG5051 RX 433-A two channels with terminal block code ACG5052
cod. ACG6099
MASTER Wi-Fi with plug in connector
And with all RIB control panels CRX version (with in built radio receiver) for Moon transmitters.
PROGRAMMING PROCEDURES AND FITTING
Before fitting BLOCK Wi-Fi key selector on the wall, the memorization of the code must be carried out, by following the
programming procedures as it is written on the radio receiver instruction manual. It is the same as the memorization of a
MOON 433 remote control. Check if the code has been memorized and the gate opens by turning the key. The receiver card
will recognise the signal sent by the Wi-Fi Block key selector like for a normal MOON 4333 remote control.
Place BLOCK Wi-Fi key selector on the wall/pillar near the gate (not farther than 20 metres), then turn the key to verify that
gate receives the command.
If the command is not received, check a different position to optimize the range.
Remember that over the time the batteries loose their charge; thus also the range can decrease. Therefore, position the
BLOCK Wi-Fi key selector as near as possible to the receiver.
To open the BLOCK Wi-Fi key selector, remove the screw placed above the lock first, then insert the key and turn it
clockwise (towards the right), while keeping the key in this position, remove the cover.
The BLOCK Wi-Fi key selector cannot be opened without the key provided.
Fix the BLOCK Wi-Fi key selector on the wall/pillar using screws.
To close the BLOCK Wi-Fi key selector, follow the opposite procedures of the opening.
1° - LESEN UND BEFOLGEN SIE AUFMERKSAM ALLE ANWEISUNGEN.
2° - Die Schlüsseln von BLOCK Wi-Fi außer Kinderreichweite halten.
3° - Die Betätigung der automatischen Steuerungs soll nur ausgeführt werden wenn die automatische
Anlage sichtbar ist.
4° - BLOCK Wi-Fi nur inn den Fällen benützen wenn die automatische Anlage sichtbar ist.
5° - Diese Montageanweisung kann ausschließlich von der Fachleuten gebraucht werden.
Die Firma RIB haftet nicht für eventuelle Schäden, die bei der Installation durch Nichtbeachtung der zur Zeit
gültigen Sicherheitsvorschriften entstanden sind.
SCHLÜSSELSCHALTER BLOCK Wi-Fi 433,92MHz Kode ACG6098
Der Schalter BLOCK Wi-Fi funktioniert ohne Leiter, wird von der Fabrik schon mit Kode versehen. Er hat 2 Lithiobatterien
CR2016 von 3Vdc. Diese sollen jede 2 Jahre zur optimalen Leistung ersetzt werden.
Der Schalter hat die Funktion POWER SAVER, um die Sammlerladung zu ersparen.
Der Schalter löst automatisch aus, wenn der Schlüssel länger als 10 Sekunden in Betrieb bleibt. Danach erfolgt neue
Einlösung bei Tastendruck.
BLOCK Wi-Fi ist mit folgenden RIB-Empfänger vereinbar:
RX 433-A 1-kanal mit Verbinder
RX 433-A 2-kanal mit Verbinder
code ACG5052 MASTER Wi-Fi mit Verbinder
code ACG6099 und mit jeder RIB CRX Moon Steuerung (Radioempfänger inkl.)
HINWEISE UND INSTALLIERUNG
Bevor BLOCK Wi-Fi an die Wand anzuhängen, die Kode wie beim MOON 433 einzuspeichern und einen Zyklus
nachchecken (1mal Schlüssel drehen).
Die Empfangssteuerung wird den Signal vom BLOCK Wi-Fi wie von einem Handsender MOON 433 bekommen.
BLOCK Wi-Fi an die Wand in der Nähe vom Tor installieren (bitte vom Empfänger nicht mehr als 20 Meter Entfernung),
dann prüfen, ob man mit dem Schlüssel das Tor funktioniert.
Falls dies nicht passiert, in andere Position prüfen, bis zur optimalen Situation.
Bitte in Erinnerung, daß mit der Zeit die Batterien entlaufen, so auch die Leistung verschlechtert sich. BLOCK Wi-Fi dem
Empfänger am nähesten installieren.
Um BLOCK Wi-Fi zu öffnen, die Schraube auf der Blockierung entschrauben, den Schlüssel ins Zylinder einlegen und nach
rechts drehen, die Deckel ausziehen, indem der Schlüssel noch gedreht ist.
Man darf BLOCK Wi-Fi ohne Schlüssel nicht öffnen.
BLOCK Wi-Fi mit Dübeln feststellen.
Zur Schliessung die Gegenprozedur folgen.
DAC29X16
CVA1899
CAL1185
CTC1257
DRL5X15Z
CVA1784
ATTENTION
code ACG6094 MASTER Wi-Fi with terminal block
ACHTUNG
Kode ACG5055 RX 433-A 1-kanal mit Klemmbrett
Kode ACG5051 RX 433-A 2-kanal mit Klemmbrett
Kode ACG6094 MASTER Wi-Fi mit Klemmbrett
CAL1186
DAC35X95I
CVA1555
G
B
code ACG6099
D
Kode ACG5056
Kode ACG5052
Kode ACG6099
