2. Funktion und Aufbau
—

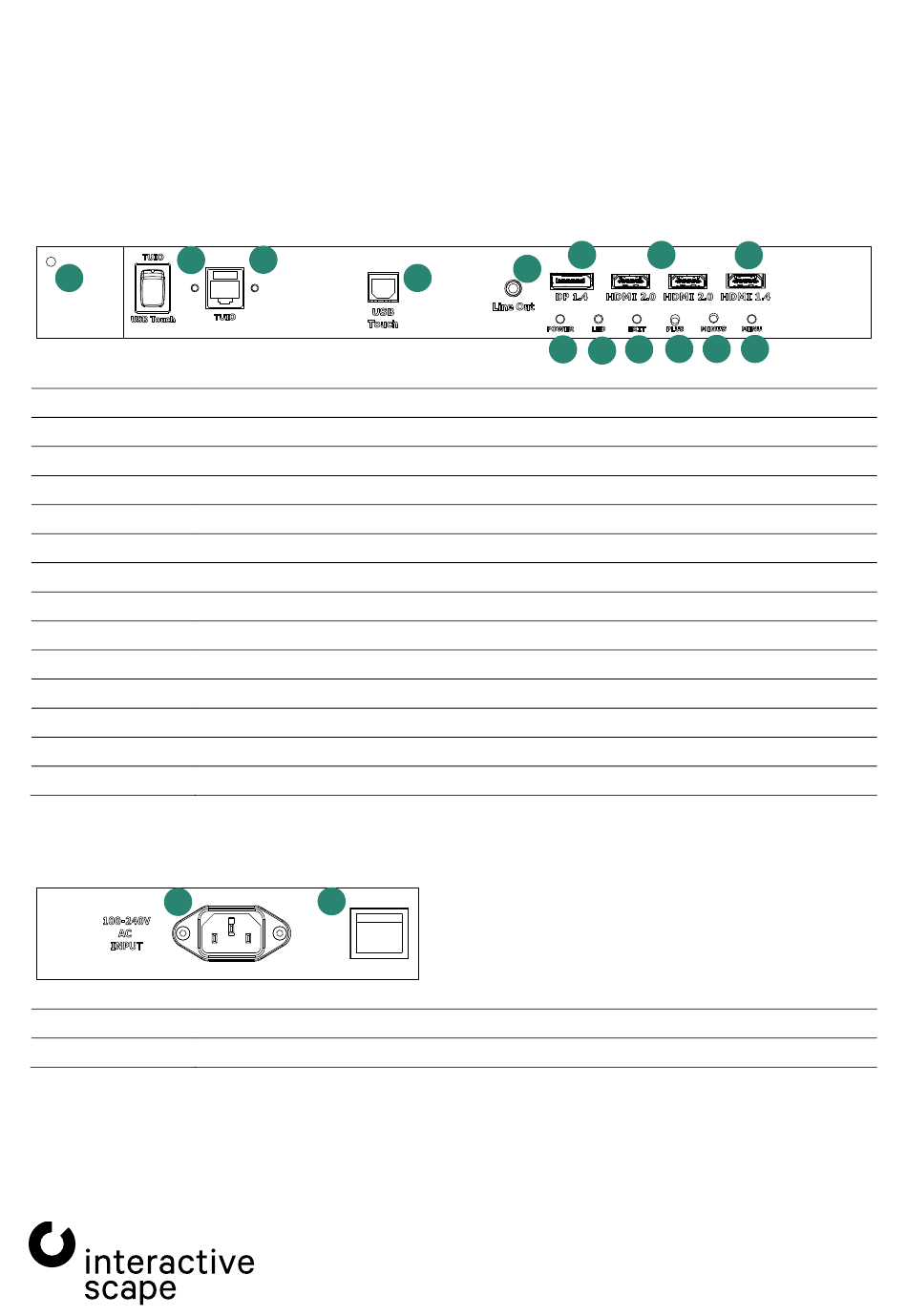

2.2. Anschlüsse & Bedienelemente
2.2.1. Touchscreen
Der Bildschirm des Scape® Lab ist bereits fertig installiert und betriebsbereit an den integrierten PC angeschlossen.
2
1
1
IR-Sensor für Fernbedienung
2
Umschaltung Touch TUIO / USB Touch
3
RJ-45 Lan-Schnittstelle – zur Verwendung des Capore® Touch & Object Assistant
4
USB-Anschluss Typ B – zur direkten Verbindung von Touch und PC
5
Line Out Ausgang
6
DisplayPort 1.2 Eingang
7
2x HDMI 2.0 Eingang (UHD 60 Hz)
8
HDMI 1.4 Eingang
9
Stand-by
10
Status-LED
11
OSD schließen / Zurück / Input-Auswahl anzeigen
12
Plus / Rechts
13
Minus / Links
14
OSD Anzeigen / Auswahl bestätigen
*analog zur Taste auf der Fernbedienung
15
15
Kaltgerätebuchse zum Anschluss an 230 V, 50 Hz
16
Hauptschalter der Stromversorgung
3
4
*(17)
*(23)
*(22)
16
Scape® Lab
sla55-005
Betriebsanleitung
Seite 8 von 20
6
5
9
10
*(21)
*(20)
7
8
11
12
13
14
