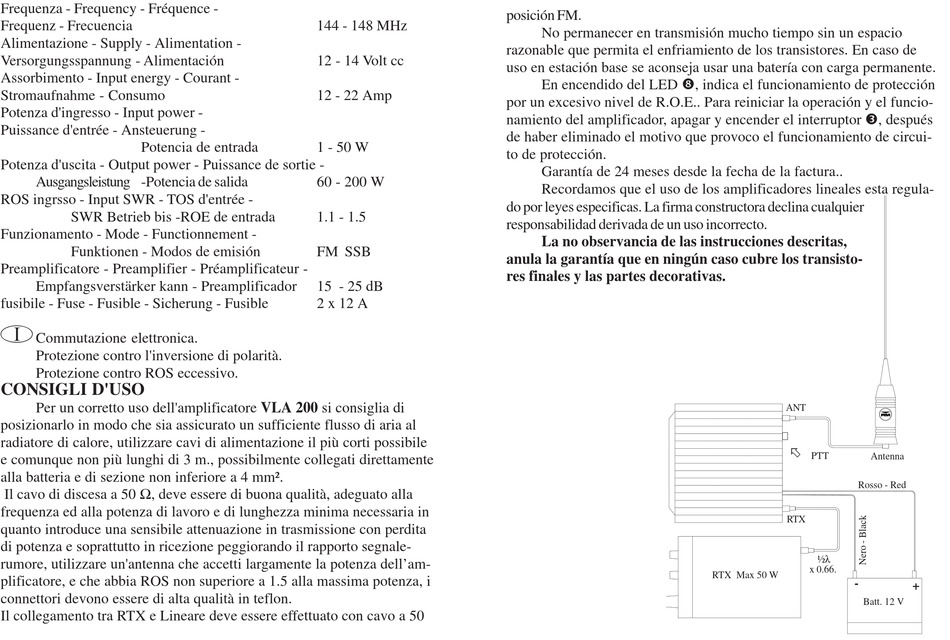

Frequenza - Frequency - Fréquence -
Frequenz - Frecuencia
Alimentazione - Supply - Alimentation -
Versorgungsspannung - Alimentación
Assorbimento - Input energy - Courant -
Stromaufnahme - Consumo
Potenza d'ingresso - Input power -
Puissance d'entrée - Ansteuerung -
Potencia de entrada
Potenza d'uscita - Output power - Puissance de sortie -
Ausgangsleistung -Potencia de salida
ROS ingrsso - Input SWR - TOS d'entrée -
SWR Betrieb bis -ROE de entrada
Funzionamento - Mode - Functionnement -
Funktionen - Modos de emisión
Preamplificatore - Preamplifier - Préamplificateur -
Empfangsverstärker kann - Preamplificador
fusibile - Fuse - Fusible - Sicherung - Fusible
Commutazione elettronica.
Protezione contro l'inversione di polarità.
Protezione contro ROS eccessivo.
CONSIGLI D'USO
Per un corretto uso dell'amplificatore VLA 200 si consiglia di
posizionarlo in modo che sia assicurato un sufficiente flusso di aria al
radiatore di calore, utilizzare cavi di alimentazione il più corti possibile
e comunque non più lunghi di 3 m., possibilmente collegati direttamente
alla batteria e di sezione non inferiore a 4 mm².
Il cavo di discesa a 50 Ω, deve essere di buona qualità, adeguato alla
frequenza ed alla potenza di lavoro e di lunghezza minima necessaria in
quanto introduce una sensibile attenuazione in trasmissione con perdita
di potenza e soprattutto in ricezione peggiorando il rapporto segnale-
rumore, utilizzare un'antenna che accetti largamente la potenza dell'am-
plificatore, e che abbia ROS non superiore a 1.5 alla massima potenza, i
connettori devono essere di alta qualità in teflon.
Il collegamento tra RTX e Lineare deve essere effettuato con cavo a 50
144 - 148 MHz
12 - 14 Volt cc
12 - 22 Amp
1 - 50 W
60 - 200 W
1.1 - 1.5
FM SSB
15 - 25 dB
2 x 12 A
posición FM.
No permanecer en transmisión mucho tiempo sin un espacio
razonable que permita el enfriamiento de los transistores. En caso de
uso en estación base se aconseja usar una batería con carga permanente.
En encendido del LED
por un excesivo nivel de R.O.E.. Para reiniciar la operación y el funcio-
namiento del amplificador, apagar y encender el interruptor
de haber eliminado el motivo que provoco el funcionamiento de circui-
to de protección.
Garantía de 24 meses desde la fecha de la factura..
Recordamos que el uso de los amplificadores lineales esta regula-
do por leyes especificas. La firma constructora declina cualquier
responsabilidad derivada de un uso incorrecto.
La no observancia de las instrucciones descritas,
anula la garantía que en ningún caso cubre los transisto-
res finales y las partes decorativas.
, indica el funcionamiento de protección
ANT
PTT
Antenna
Rosso - Red
RTX
½λ
x 0.66.
RTX Max 50 W
-
Batt. 12 V
, después
+
