SAT-FINDER SF 4000 BT
1 Überblick

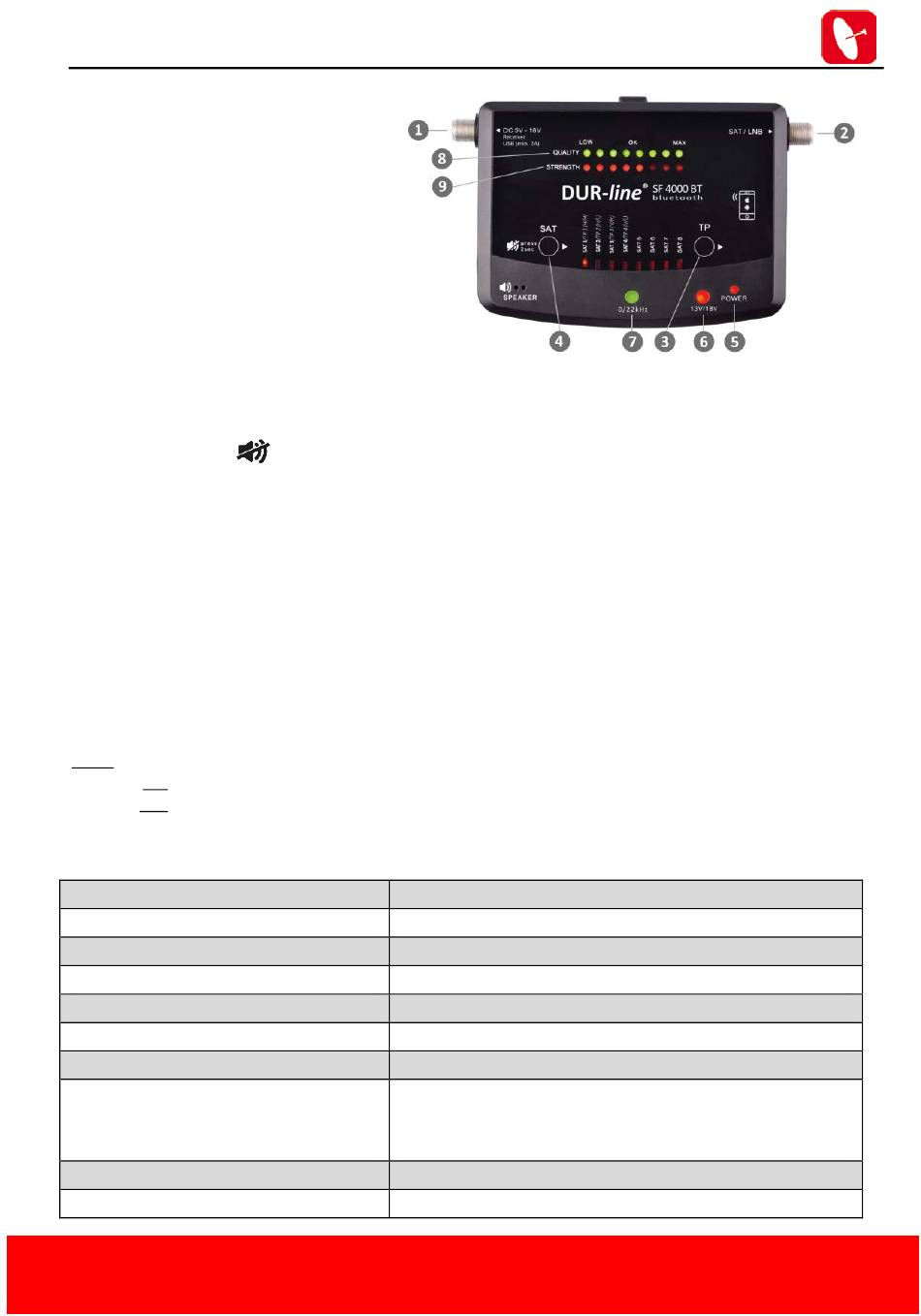

1.1 Gerätebeschreibung
Anschlüsse 1 DC 5 - 18 V:
2 SAT/LNB:
Tasten 3 TP:
4 SAT:
LEDs 5 Power:
6 13/18 V:
7 0/22 Hz:
8 QUALITY:
9 STRENGTH:
Lieferumfang
•
Satfinder SF 4000 BT
•
F-F Anschlusskabel
•
USB-F Adapterkabel für externes Netzteil oder Powerbank
INFO:
Leuchten nur die STRENGTH LEDs ist die Antenne auf den falschen Satelliten ausgerichtet. Erst wenn die
QUALITY und STRENGTH LEDs leuchten wird der zuvor eingestellte Satellit empfangen.

1.2 Technische Daten

Frequenzbereich
Betriebsspannung
Demodulation
Impedanz
Symbol-Rate
Code Rate
Eingangspegelbereich
Frequenzbereich und max.
Sendeleistung der Bluetooth®-
Schnittstelle
Betriebstemperatur-Bereich
Abmessung
Anschluss für Stromversorgung (Netzteil, Receiver, Powerbank ...)
Verbindung zum LNB
Kurzes Drücken wechselt die Transponder
Kurzes Drücken wechselt die Satelliten
Zum Aktivieren bzw. Deaktivieren d. Lautsprechers SAT-Taste 2
Sekunden lang drücken
Betriebsspannung liegt an, das Gerät ist Betriebsbereit.
Grün = Horizontal-Band aktiv
Rot = Vertikal-Band aktiv
Grün = High-Band aktiv
Rot = Low Band aktiv
Je mehr LEDs leuchten, umso besser die Qualität
Je mehr LEDs leuchten, umso besser der Empfang
950 – 2150 MHz
5 - 18V DC
QPSK / 8PSK / 16APSK / 32APSK
75 Ohm
45 Msps (QPSK,8PSK,16APSK) 37 Msps (32APSK)
1/2, 2/3, 3/4, 3/5, 5/6, 7/8, 8/9, 9/10
44 – 110 dBµV
2402 – 2480 MHz
2,5 mW / 4 dBM
0°C ~ +60°C
140 x 89 x 27,4 mm
Seite 3/11
