ZAMEL Sp. z o.o.
43-200 Pszczyna, ul. Zielona 27, POLAND
tel.: +48 32 210 46 65; fax: +48 32 210 80 04
e-mail: marketing@zamel.pl, www.zamel.com
GB
MICROWAVE MOTION DETECTOR MCR-01. The motion detector is designed for placing
within lighting fittings, plastic casings, under suspended ceilings, behind light partition
walls, etc.
MIKROWELLENBEWEGUNGSFÜHLER MCR-01. Bewegungsfühler zum Einbau in
D
Beleuchtungsarmaturen, Kunststoffgehäusen, über Hängedecken, hinter leichten
Trennwänden usw.
E
DETECTOR DE MOVIMIENTO POR MICRRONDAS MCR-01. Un detector de movimiento
para el montaje en las cajas de luz, carcasas de materias plásticas, techos rebajados y
muros de separación finos, etc.
SENSOR DE MOVIMENTO ESTIMULADO POR MICROONDAS MCR-01. Sensor de
P
movimento para a montagem na armação do candeeiro, armações em matéria prima
plástica, em tectos falsos, em paredes divisórias etc.".
CAPTEUR DE MOUVEMENT MICRO-ONDES MCR-01. Capteur de mouvement pour la
FR
construction dans les luminaires, dans les boîtiers en plastique, au dessus des palfonds
suspendus, derrière les cloisons légers etc.
MIKROHULLÁMÚ MOZGÁSÉRZÉKELŐ MCR-01. A mozgásérzékelő világítási búrákba,
H
műanyag egyéb búrákban, álmennyezetek felett, könnyű válaszfalak mögött stb.
szerelhető fel.
CZ
MIKROVLNNÝ POHYBOVÝ SENZOR MCR-01. Pohybový senzor vhodný pre montáž v
svietidlách, v umelohmotných krytoch, nad zníženými stropmi, za ľahkými deliacimi
priečkami atď
SK
MIKROVLNNÝ SENZOR POHYBU MCR-01. Senzor pohybu vhodný pro montáž v svítidlech,
v umělohmotných krytech, nad sníženými stropy, za lehkými dělícími příčkami atd.
MIKROBANGINIS JUDĖJIMO JUTIKLIS MCR-01. Judėjimo jutiklis yra skirtas instaliuoti:
LT
apšvietimo aptaisuose, plastmasiniuose korpusuose, virš pakabinamų lubų, už lengvų
pertvėrimo sienų ir t.t.
LV
KUSTĪBAS MIKROVIĻŅU DEVĒJS MCR-01. Kustības devējs iebuvēšanai apgaismes
armatūrā, pastiskās masas korpusos virs piekargriestiem, aiz vieglām nodaļas sienām
EST
MIKROLAINE LIIKUMISANDUR MCR-01. Liikumisandur sisseehitamiseks valgustisse,
plastmassist keredesse, ripplagede peakohale, kerget tüüpi vaheseinade taga jne.
SLO
MIKROVALOVNI SENZOR GIBANJA MCR-01. Senzor gibanja za vgradnjo v okove za
svetilno tehniko, ohišja iz umetne mase, nad obešenimi stropi, za lahkimi predelnimi
stenami ipd.
SENZORUL DE MIŞCARE CU MICROUNDE MCR-01. Senzor de mişcare construit pentru
RO
a fi incorporat în armatură de iluminat, carcase din material sintetic, deasupra tavanelor
suspendate, în spatele pereţilor subţiri despărţitori.
МИКРОВЪЛНОВ ДАТЧИК ЗА ДВИЖЕНИЕ MCR-01. Датчик за движение, предназначен
BG
за монтаж в конструкцията на осветителни тела, пластмасови кутии, над висящи
тавани, зад леки преградни стени и др.
RUS
МИКРОВОЛНОВЫЙ ДАТЧИК ДВИЖЕНИЯ MCR-01. Датчик движения для установки
в светильных оправах, пластмассовых корпусах, над подвесными потолками, за
легкими разделительными стенками и т.п.
UA
МІКРОХВИЛЬОВИЙ ДАТЧИК РУХУ MCR-01. Датчик руху до забудови в світильниках,
корпусах з пластмаси, над підвісними стелями, за легкими стінами - перегородками і
т. п.
GR
ΜΙΚΡΟΚΥΜΑΤΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ ΚΙΝΗΣΗΣ MCR-01. Αισθητήρας κίνησης για το κάλυμμα
φωτισμού, περιβλήματα από πλαστικό, πάνω από διακοσμητικές οροφές, πίσω από
λεπτούς τοίχους.
AR
220 ÷ 240 V AC 50/60 Hz
IP 20
PN-ETSI EN 301 489-1
PN-ETSI EN 301 489-3
Weight [kg]: 0,070
Country of origin: PRC
Manufactured for: Zamel Sp. z o.o. by: CEZC
The Declaration of Conformity is on our Website.
MCR-01_inter.indd 2-3

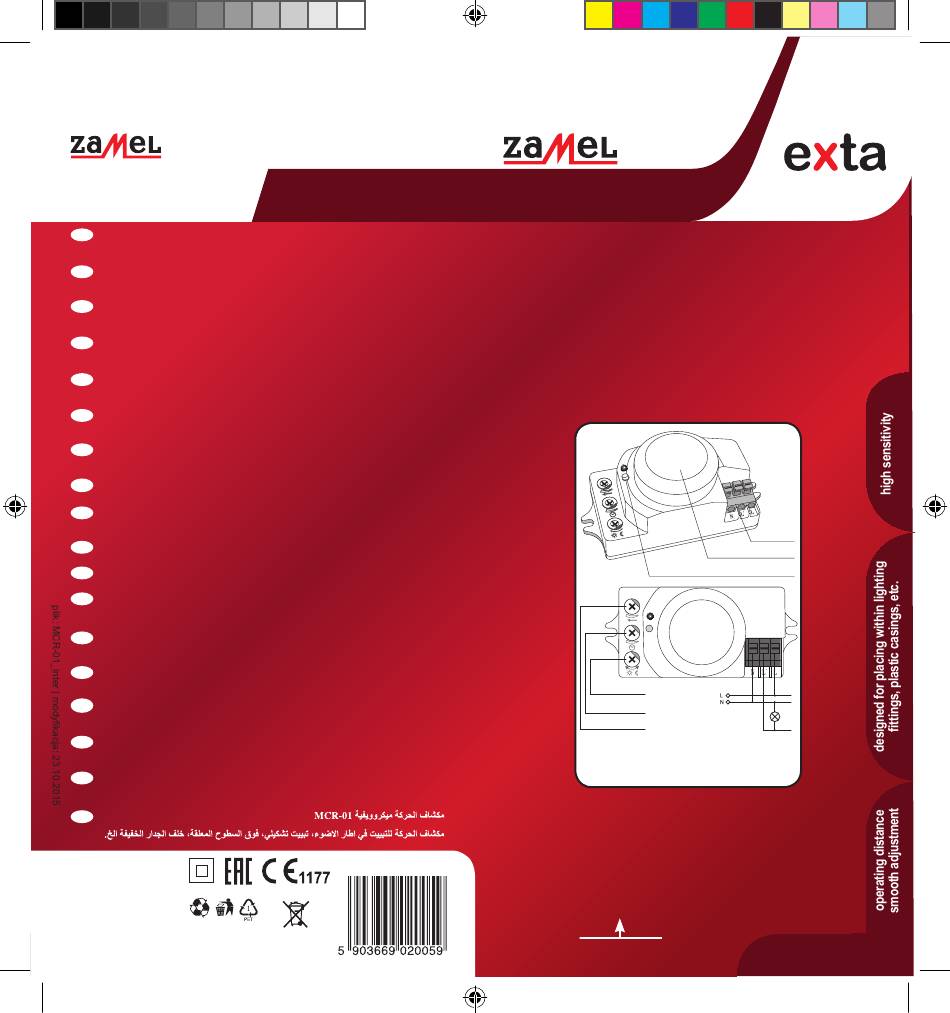

MICROWAVE MOTION
DETECTOR MCR-01
MICROWAVE MOTION
DETECTOR
MCR-01
Twilight sensor adjustment
Time adjustment
Operating range adjustment
NOTE!
The 230 V AC power supply model is a transformerless
device. Only authorised technician is allowed to mount
the device.
mounting manual
220÷240V AC
Power
supply
terminals
Motion detector
Twiglight sensor
www.zamel.com
23.10.2015 14:19
