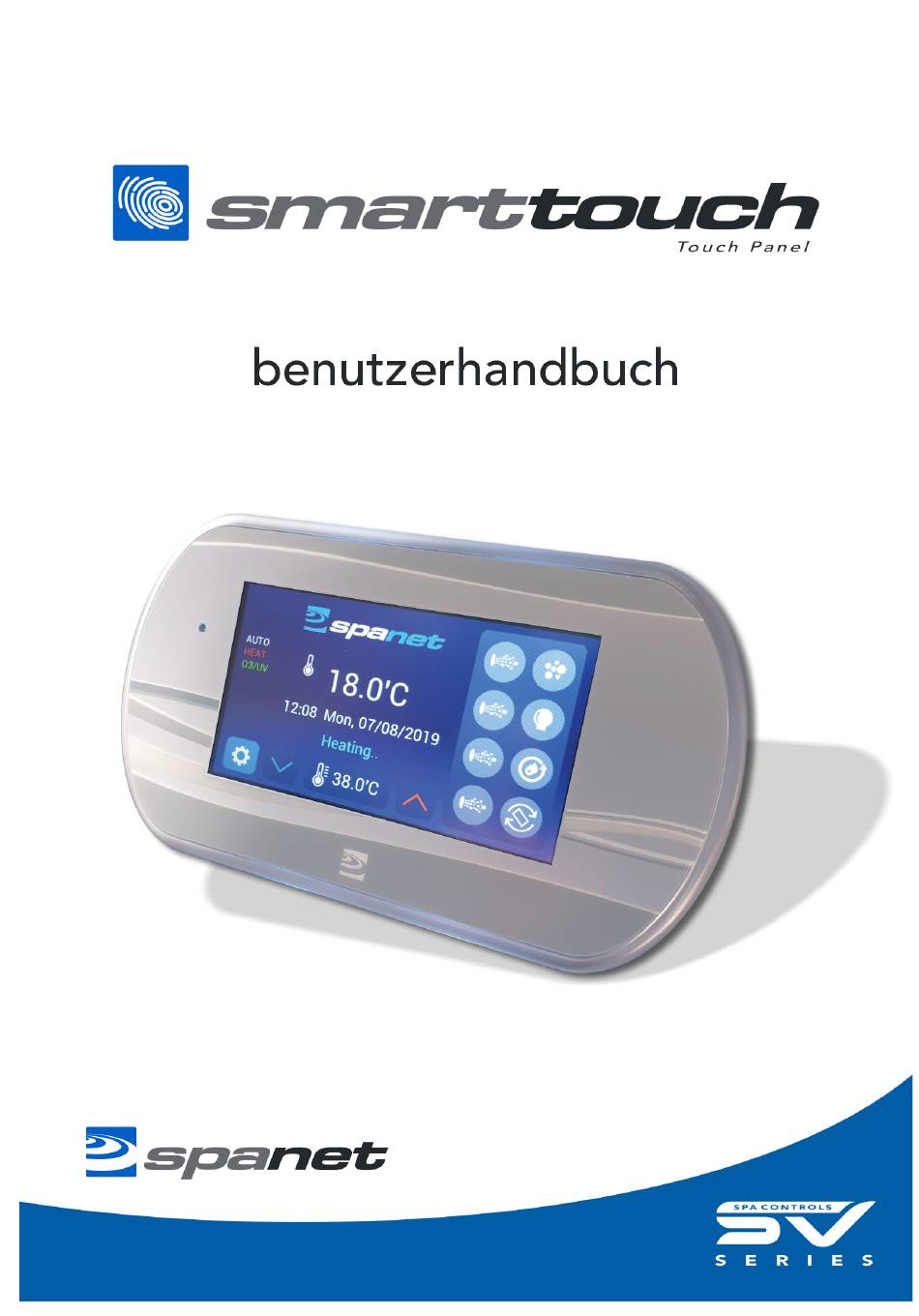

spanet smarttouch Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. spanet Anleitungen
  4. Touchscreen Monitoren
  5. smarttouch
  6. Benutzerhandbuch

spanet smarttouch Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für spanet smarttouch

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis SICHERHEITSHINWEISE FÜR DAS SPA-PACK ......................3 EINFÜHRUNG ................................4 TOUCH PANEL LAYOUT ............................... 4 Status - Anzeiges ..............................5 Blättern Sie zur aktuellen Aktivität ..........................5 Lichtsensor / Automatische Helligkeit .......................... 5 Auto-Dimm-Bildschirm ............................. 5 Schaltfläche Hot Spots ............................... 6 AUTOMATISCHE HEIZUNG / FILTRATION ........................

  • Seite 3: Sicherheitshinweise Für Das Spa-Pack

    SICHERHEITSHINWEISE FÜR DAS SPA-PACK ALLE ELEKTRISCHEN ANSCHLÜSSE MÜSSEN VON EINEM ZUGELASSENEN ELEKTRIKER DURCHGEFÜHRT WERDEN UND ZUM ZEITPUNKT DER INSTALLATION ALLEN NATIONALEN, STAATLICHEN UND LOKALEN ELEKTRISCHEN VORSCHRIFTEN ENTSPRECHEN . • Das Gerät muss über einen Fehlerstromschutzschalter mit einem Bemessungsfehlerstrom von höchstens 30 mA versorgt werden. •...

  • Seite 4: Einführung

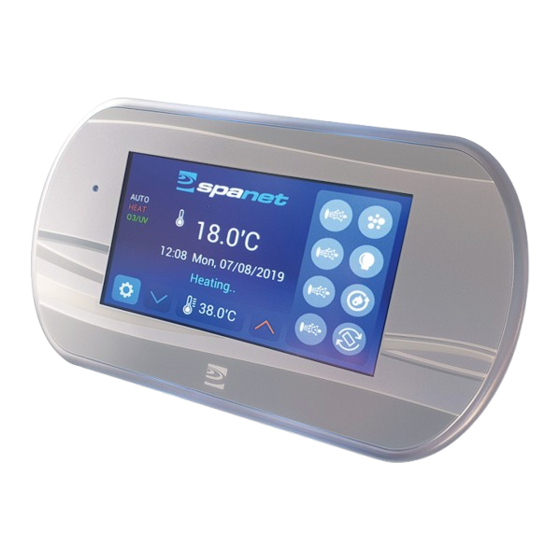

    EINFÜHRUNG Wir gratulieren Ihnen zum Kauf eines Whirlpools mit einer 4,3-Zoll SmartTouch- Bedienung. Ihr SmartTouch verfügt über ein LCD-Farb-Display mit resistivem Touchscreen. Ein resistiver Touchscreen wird wegen seiner nicht reflektierenden Oberfläche (die eine hervorragende Sicht bei direkter Sonneneinstrahlung und Beständigkeit gegen Fingerabdrücke bietet) sowie seiner Fähigkeit verwendet, trotz Bedienung mit nassen Fingern und Wasser auf dem Bildschirm weiterhin korrekt zu funktionieren.

  • Seite 5: Status - Anzeiges

    Beispiele sind: Erhitzen, Kühlen, Filtern, Mischen, Reinigungszyklus... Lichtsensor / Automatische Helligkeit Das SmartTouch ist mit einem Lichtsensor ausgestattet, um die Helligkeit des LCD-Displays automatisch anzupassen. Die Helligkeit erhöht sich bei Tageslicht oder in beleuchteten Bereichen und verringert sich bei Dunkelheit, um ein optimales Seherlebnis zu erzielen.

  • Seite 6: Schaltfläche Hot Spots

    Bestimmte Teile des Bildschirms sind nur Informationsinhalte, andere Teile sind Tasten. Jede Taste verfügt über einen Hot-Spot-Bereich, der bei Berührung aktiviert wird. Drücken Sie bei Bedienung des SmartTouch auf die Mitte des Hot- Spot-Bereichs, um sicherzustellen, dass der Tastendruck erkannt wird. Kleinere Tasten haben einen kleineren Hot-Spot- Bereich und erfordern eine sorgfältigere und genauere Berührung.

  • Seite 7: Pumpenbetrieb

    ANMERKUNGEN: Während eines Heizzyklus kann die SV-Steuerung die Wassertemperatur bis zu 0,5 °C über den Sollwert anheben, um eine durchschnittliche Wassertemperatur des Sollwerts zu erhalten. Wenn die optionale Wärmepumpe nicht montiert ist, besteht KEINE Möglichkeit, das Whirlpoolwasser über die Steuerung zu kühlen. Das Absenken der Solltemperatur beginnt NICHT mit der Kühlung des Wassers. Das Wasser verliert mit der Zeit auf natürliche Weise an Wärme.

  • Seite 8: Geschwindigkeitspumpentasten

    1-Speed-Pumpentasten Drücken Sie die Pumpentaste einmal, um die Pumpe einzuschalten und erneut, um sie abzuschalten. Pumpen AN (Tasten-Symbol blau) Pumpen AUS (Tasten-Symbol weiß) ANMERKUNGEN: Wenn die Pumpen eingeschaltet bleiben, schalten sie sich nach 30 Minuten Inaktivität des Touchscreens automatisch aus. Wenn die Filterpumpe in Betrieb ist, die Heizung eingeschaltet ist und die Pumpe ausgeschaltet werden soll, schaltet sich die Pumpe nach einer Verzögerung von 5 Sekunden aus, damit die Heizung abkühlen kann, bevor sich die Pumpe ausschaltet.

  • Seite 9: Lichtbetrieb

    LICHTBETRIEB Mehrfarbige LED-Lichteffekte Die Beleuchtungstaste dient zum Ein- und Ausschalten der Whirlpool-Beleuchtung und zum Aufrufen der Lichtmodus-Einstellungen. Die einstellbaren Funktionen sind die Lichtfarbe, der Lichteffektmodus, die Übergangsgeschwindigkeit des Lichteffekts und die Lichthelligkeit. Alle Lichteinstellungen werden wiederhergestellt und beim nächsten Einschalten des Lichtmodus für den zukünftigen Gebrauch gespeichert. Mögliche Lichtmodi sind: Weißer Modus Benutzer-Farbmodus...

  • Seite 10: Auto Daily Sanitize

    Desinfektions- / Reinigungszyklus Die Desinfektionstaste aktiviert einen 20-minütigen Reinigungszyklus, der die Filterpumpe und Ozon / UV (falls vorhanden) betreibt, um das Whirlpoolwasser zu filtern sowie die Wasserqualität wiederherzustellen und zu verbessern. Bei Systemen mit Umwälzpumpe läuft die Jet-Pumpe 1 auch den gesamten 20-Minuten-Zyklus über.

  • Seite 11: Einstellungsmenü

    EINSTELLUNGSMENÜ Das SmartTouch verfügt über ein Einstellungs-Menü, das die Anpassung von veränderlichen Software- Einstellungen ermöglicht. Diese Einstellungen müssen nicht oft geändert werden, und in den meisten Fällen sind nur die Standardeinstellungen erforderlich. Wenn der Whirlpool-Besitzer aber alle Einstellungen anpassen möchte, dann erfolgt dies über das Einstellungs-Menü.

  • Seite 12: Einstellungen Anpassen

    Sie an. Weitere Einzelheiten zum Kalibrierungsprozess finden Sie am Ende dieser Bedienungsanleitung. LOCK – Bildschirmsperroptionen Die SmartTouch-Tasten können gesperrt werden, um ein versehentliches Drücken von Tasten zu verhindern oder den Zugriff auf bestimmte Steuerungsfunktionen zu beschränken. Es gibt zwei Sperreinstellungen: Teilsperre Ermöglicht die Verwendung von Pumpen, Gebläse und Licht, sperrt jedoch Temperatur- und...

  • Seite 13: Brt - Bildschirmhelligkeit

    Verwenden Sie die Tasten + oder -, um Wochentag, Tag, Monat und Jahr auszuwählen. MODE – Betriebsmodus Das SmartTouch verfügt über drei verschiedene Betriebsmodi, die das Bedarfs-Heizen und Filterverhalten beeinflussen: NORM Normales Heizen und Filtern nach Bedarf => Eingestellte Temperatur erhalten, tägliche Filterlaufzeit erreicht...

  • Seite 14: Snz.1 - Sleep Timer #1

    (Standard = Die ganze Woche) ANMERKUNGEN: SmartTouch besitzt einen voreingestellen Sleep-Timer - Beginn 22.00 Uhr, Ende 07.00, 7 Tage in der Woche. Wenn der Whirlpool zu Beginn der Ruhezeit in Gebrauch ist, wird er erst nach Ablauf der 45-minütigen Inaktivitäts- Phase in den Ruhezustand versetzt.

  • Seite 15: Tout - Verwendung Der Manuellen Zeitsperre

    SV-Element deaktiviert (nur Wärmepumpe) SV-Element + Wärmepumpe zum Heizen LANG – Sprach-Einstellung Das SmartTouch unterstützt mehrere Sprachen: EN = Englisch, FR = Französisch, DE = Deutsch, NL = Niederländisch, ES = Spanisch. (Standard = EN) EPRM – Factory Data Reset Führen Sie diesen Befehl aus, um die Software-Werte auf die standardmäßigen Fabrikeinstellungen zurückzusetzen.

  • Seite 16: Info - Zusammenfassung Der Systeminformationen

    Die Bildschirmkalibrierung definiert die Zuordnung der X- und Y-Achsen des Touch-Panels und beeinflusst, wie es auf Berührungen reagiert. Ihr SmartTouch wird während der Produktion kalibriert und sollte NICHT ohne Anweisung Ihres Whirlpool-Händlers neu kalibriert werden. HINWEIS: Eine inkorrekte Kalibrierung kann dazu führen, dass Ihr SmartTouch unbrauchbar wird.

  • Seite 17: Heizungssteuerung & Schutz

    Punkt 3 - Normale Ausrichtung kalibrieren Punkt 4 - Umgekehrte Ausrichtung kalibrieren Punkt 5 - Umgekehrte Ausrichtung kalibrieren Punkt6 - Kalibrierung abgeschlossen HEIZUNGSSTEUERUNG & SCHUTZ Schneller Wärmezyklus / Frost- und Überhitzungsschutz Schneller Wärmezyklus Nach dem ersten Einschalten des Stromnetzes führt die Steuerung der SV-Serie einen schnellen Aufheizzyklus durch, der eine kontinuierliche Bedarfswärme ermöglicht, bei der alle Sleep- und Energiespar-Timer ignoriert werden.

  • Seite 18: Abtauzyklus (Nur Wärmepumpenmodelle)

    Hinweis: Frostschutz hat Vorrang gegenüber jedem Sleep- oder Energiespar-Timer - wenn die Wassertemperatur unter 4 °C sinkt und sich die Steuerung in einer Ruheperiode befindet, wird er aktiviert. Selbst wenn viele Ruhezeiten und eine niedrige Solltemperatur programmiert wurden, hält die Steuerung der SV-Serie die Wassertemperatur über 4 °C. Abtauzyklus (nur bei Modellen mit Wärmepumpe) In Zeiten niedriger Umgebungstemperaturen können Abtauzyklen erforderlich sein, um ein Einfrieren des Wärmepumpen- Kondensators zu verhindern.
  • Seite 19 ER-2 HEIZUNGSSENSOR Problem: Keine Kommunikation des Heizungssensors Ursache: Kommunikationsproblem des internen Heizungssensors. Der Sensor ist defekt oder das Sensorkabel ist nicht richtig angeschlossen. Lösungen: Schalten Sie den Netzstrom aus, warten 5 Minuten und starten den Whirlpool neu. Wenden Sie sich an Ihren Whirlpool-Händler, wenn das Problem nicht behoben wird. ER-3 WASSER PRIME Problem: Wasseransaugung fehlgeschlagen - Luft im Heizungsrohr festgestellt...

  • Seite 20: Kontaktiere Uns

    Kontaktiere uns Spa Net Pty Ltd Unit 4 103 Railway Road North Mulgrave NSW 2756 Australia Telefon: +61 2 4587 7766 Fax: +61 2 4587 8766 www.spanet.com.au Technischer Support & Service service@spanet.com.au Buchhaltung accounts@spanet.com.au Verkaufsabteilung sales@spanet.com.au V.1901 Seite | 20...
