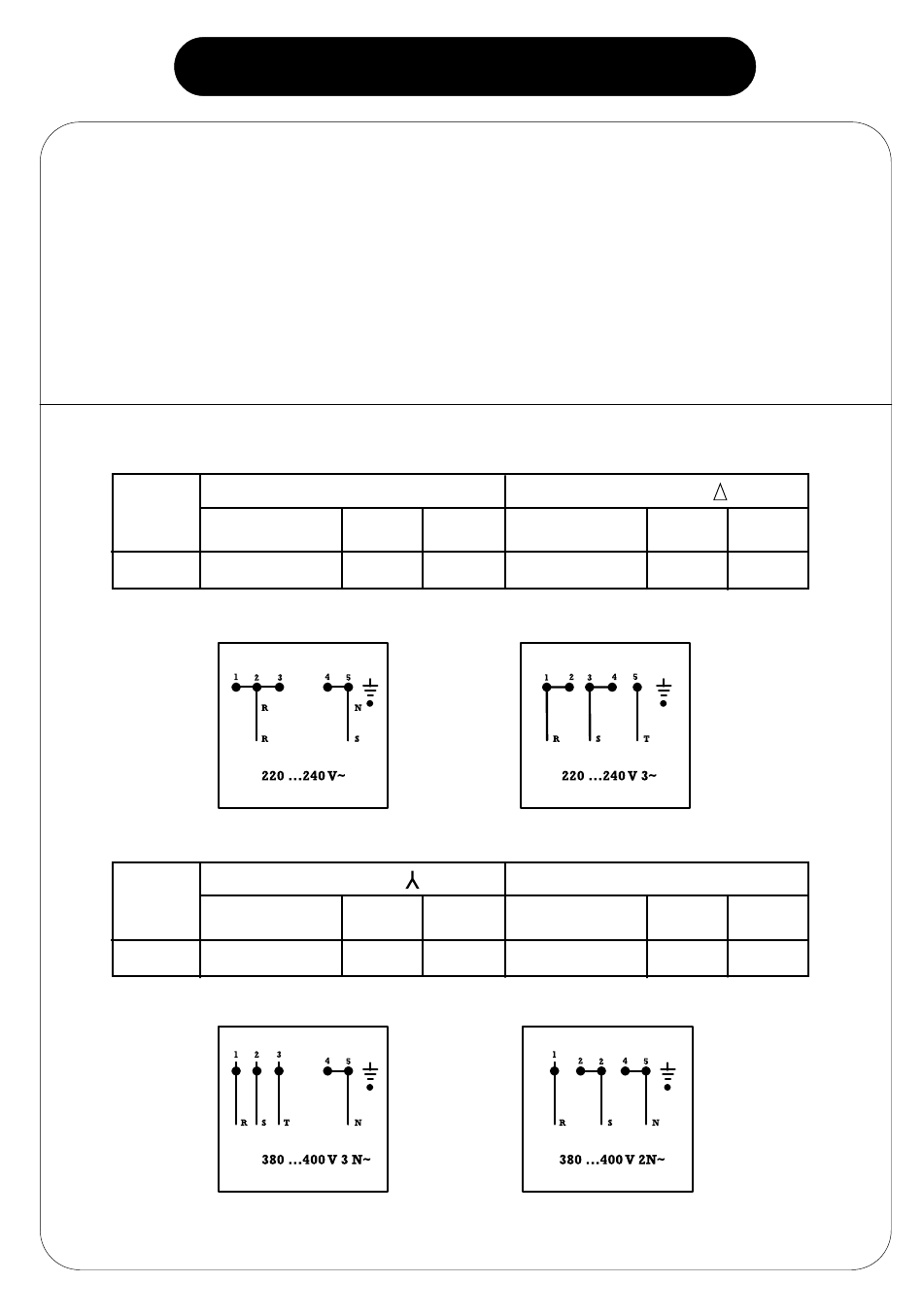

ESQUEMA DE CONEXIONES

La placa vitrocerámica se suministra con cable de alimentación
(Tipo: N2GMH2G) preparada a 220...240V~. (Si el cable está dañado ha de
reemplazarse por un cable de la misma referencia sólo disponible en el
Servicio Técnico de la marca).
Si el tipo de conexión donde se ha de instalar la placa es distinto de
(220...240V~) retirar el cable y realizar el conexionado según cuadros
adjuntos. (El cable debe soportar temperaturas de 120º).
Debe ser conectada a la red por medio de una toma de corriente conforme a
la publicación CEE 7 o de un dispositivo de corte omnipolar con una
distancia de apertura de los contactos de al menos 3mm.
Potencia total
Placa: 60 cms., 6,3kW
PLACA
Tensión
60 cms 220...240V~ 27,5 A
PLACA
Tensión
60 cms 380...400V~
Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE
Protección
Int.nominal
por fases
32 A
Trifasico
Protección
Int.nominal
por fases
11 A 12 A
8
Trifasico
Tensión
Int.nominal
por fases
220...240V~ 14 A
Tensión
Int.nominal
por fases
380...400V~ 16 A
Protección
16 A
Protección
20 A
