FäWa-System AG

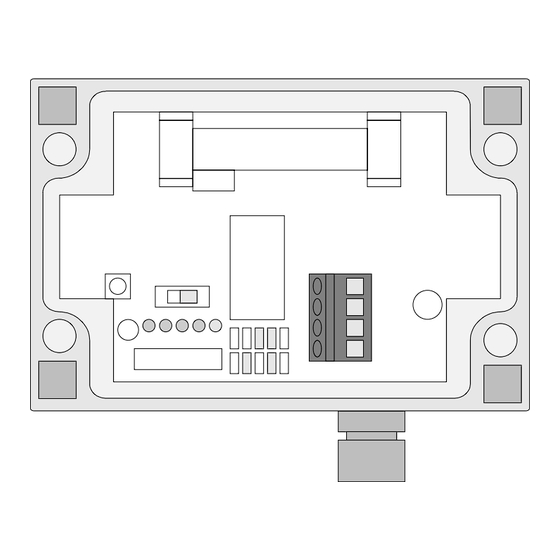

DCF-77 Funkuhr
Die DCF-77 Funkuhr wird immer dann eingesetzt, wenn exakte Schaltvorgänge
erforderlich sind (z.B. Türöffnung), selbstverständlich bringt der Einsatz der Funkuhr bei
allen Anlagen Vorteile, so ist z.B die Zeit immer exakt und der Anwender braucht sich um
keine Einstellungen zu kümmern.

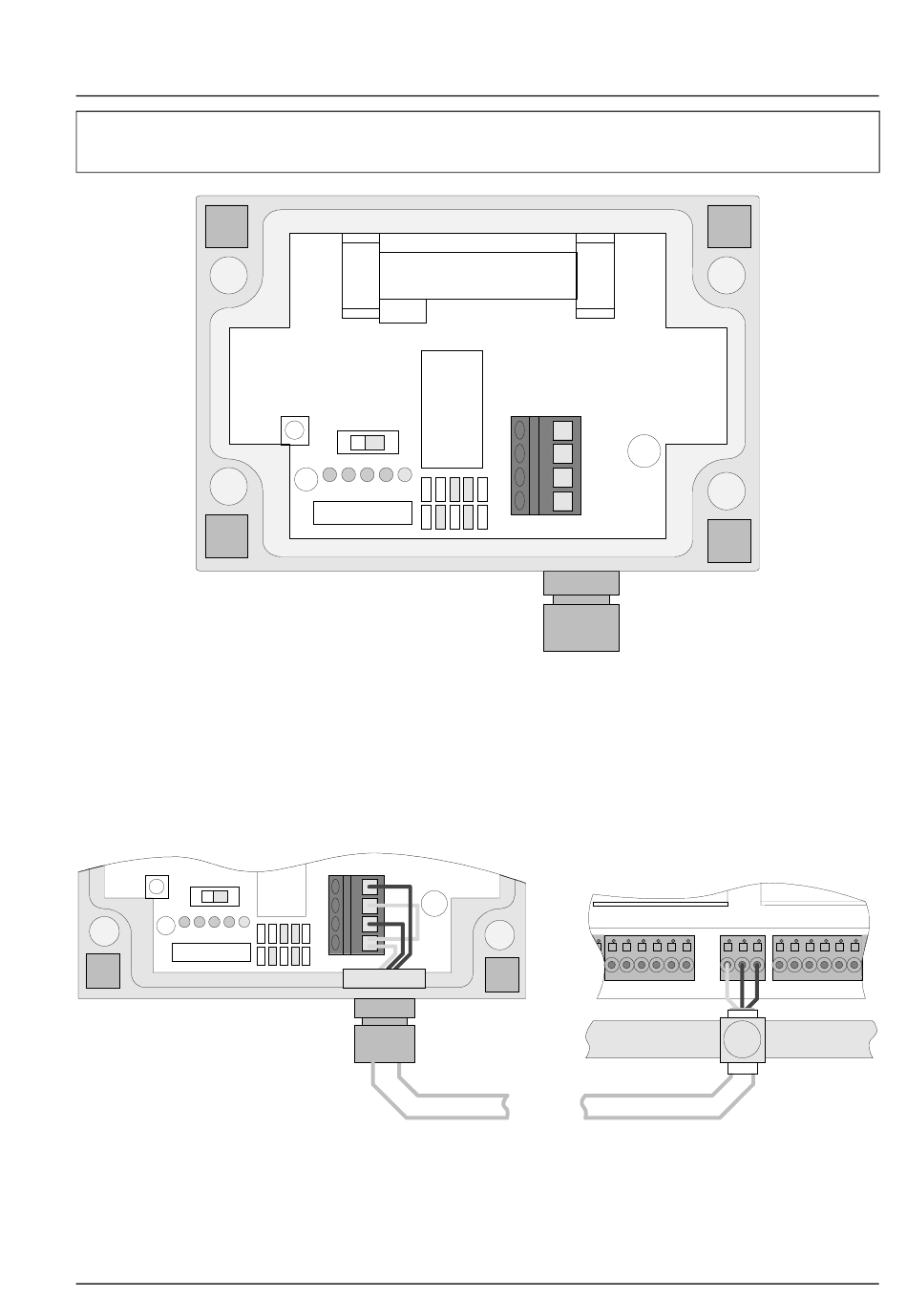

DCF.1.
Anschluss
DCF-77
1= +UB
2= Gnd
3= pull up (intern)
4= Signalausgang
Rev. 1.0
4
gn
3
2
bn
1
ws
®
WICOS
-5000
Datenblatt DCF-77
ws gn bn
US-WAD
Seite 1/3
Inhaltszusammenfassung für FäWa-System AG DCF-77
- Seite 1 Datenblatt DCF-77 DCF-77 Funkuhr Die DCF-77 Funkuhr wird immer dann eingesetzt, wenn exakte Schaltvorgänge erforderlich sind (z.B. Türöffnung), selbstverständlich bringt der Einsatz der Funkuhr bei allen Anlagen Vorteile, so ist z.B die Zeit immer exakt und der Anwender braucht sich um keine Einstellungen zu kümmern.
- Seite 2 ® WICOS -5000 FäWa-System AG Datenblatt DCF-77 DCF.2. Standortbestimmung Nach dem Anschluss und der provisorischen Inbetriebnahme muss zwingend ein Standort mit möglichst störungsfreiem Empfang und genügender Signalstärke gesucht werden. Der Standort ist von umgebenden signalabsorbierenden oder abschirmenden Gegenständen (z.B. Armierungseisen) abhängig, die Signalstärke von der Ausrichtung der internen Antenne (in unserer Gegend -Ferritstab Ost-West-) und die Störeinflüsse von ev.
- Seite 3 ® WICOS -5000 FäWa-System AG Datenblatt DCF-77 DCF.5. Technische Daten Stromversorgung: 8 - 30 VDC Protokollübertragung: RS-232, 300 Baud Ausgangssignal: Spannungsausgang, low-aktiv Rev. 1.0 Seite 3/3...
