- Seite 1 VER1120087660 DESIGN MINI SYSTEM DMS 7660 BENUTZERHANDBUCH - 1 -...
- Seite 2 Alle Rechte vorbehalten. Reproduktion aller ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden. cmx® behält sich Erweiterungen und Änderungen des Gerätes vor. Designed by cmx® in Europe | Assembled in China TM©2008 cmx electronics - 1 -...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Informationen NHALTSVERZEICHNIS 1. A ............- 1 - LLGEMEINE NFORMATIONEN 1.1. Sicherheitshinweise ............... - 1 - 1.2. Entsorgung des Altgerätes ............ - 2 - 1.3. Entsorgung von Batterien ............- 2 - 1.4. Hinweis zum Urheberrecht ............ - 3 - 1.5. - Seite 4 Allgemeine Informationen 11.1. Vorgehensweise bei Garantiefall ........- 26 - 11.2. Garantie ist abgelaufen ............. - 26 - 11.3. Einsendung des Gerätes ........... - 27 - 12. L ................- 28 - IEFERUMFANG 13. T ..............- 29 - ECHNISCHE ATEN - 3 -...
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen 1. Allgemeine Informationen 1.1. Sicherheitshinweise Als Spannungsquelle darf nur eine Netzsteckdose (230 Volt/50 öffentlichen Versorgungsnetzes verwendet werden. Stellen Sie keinen mit Flüssigkeiten gefüllten Behälter auf das Gerät. Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. -
Seite 6: Entsorgung Des Altgerätes
Allgemeine Informationen Setzen Sie das Gerät nicht direkten Sonnenstrahlen oder hohen Temperaturen aus, da dies zu einem Brand führen kann. 1.2. Entsorgung des Altgerätes Produkt wurde hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können. Informieren Sie sich über die örtlichen Sammelstellen für elektronische Geräte. -
Seite 7: Hinweis Zum Urheberrecht
Allgemeine Informationen 1.4. Hinweis zum Urheberrecht Das Kopieren, Senden, Zeigen, über Kabel ausstrahlen, öffentlich Spielen oder Verleihen urheberrechtlich geschützten Materialien ohne Genehmigung ist unzulässig. 1.5. Gehörschutz Wählen Sie eine moderate Lautstärke um Ihrem Gehör nicht zu schaden. Stellen Sie die Lautstärke nur so hoch ein, dass Sie Umgebungsgeräusche noch wahrnehmen können. - Seite 8 Allgemeine Informationen Reinigen von CDs Wischen Sie mit einem Reinigungstuch die CD geradlinig von der Mitte zum Rand sauber. Verwenden Sie keine Lösung, die Alkohol, Spiritus, Ammoniak oder Scheuermittel enthält! Verwenden Sie keine spitzen Gegenstände, da Sie ansonsten die CD zerkratzen und diese nicht gelesen werden kann.
-
Seite 9: Leistungsbeschreibung

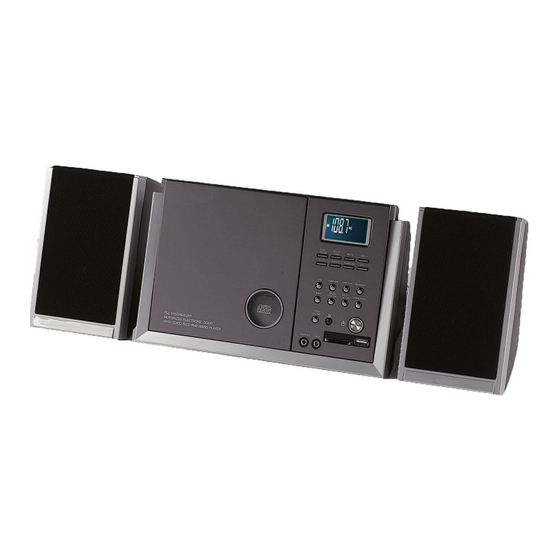

Leistungsbeschreibung 2. Leistungsbeschreibung Mit dieser Hifi-Anlage - DMS 7660 können Sie alle Audio-CD’s und MP3-CD’s wiedergeben. Über den USB-Anschluss und den SD-Kartenleser ist ebenfalls die Musikwiedergabe möglich. Sie können aber auch Ihre MP3’s über den AUX-Eingang direkt vom MP3-Player abspielen. -
Seite 10: Liste Der Tasten-/ Anschlusspositionen
Liste der Tasten-/ Anschlusspositionen 3. Liste der Tasten-/ Anschlusspositionen 3.1. Hauptgerät - Vorderseite STOP/USB/SD CD: Wiedergabe stoppen USB: Musikwiedergabe vom MP3- Player / USB-Stick SD: Musikwiedergabe von SD-Karte PLAY/PAUSE CD: Wiedergabe starten & anhalten REPEAT Auswahl der Wiedergabemodis MO/ST Umschalter – Stereo/Mono Display MUTE Stummschaltung des Tones... - Seite 11 Liste der Tasten-/ Anschlusspositionen VOL - Reduzieren der Lautstärke CD-Lade Motorisierte CD-Lade Auswahl des Effektes BAND RADIO: Wechseln von AM/FM PHONES Anschluss für Kopfhörer / Ohrhörer OPEN/CLOSE Öffnen und Schließen der CD-Lade Anschluss für MP3-Player / USB-Stick BACK(TU-DN) CD: Rückwärts / zum vorherigem Titel Radio: Frequenz-/Senderwechsel Infrarot-Sensor für Fernbedienung...
-
Seite 12: Hauptgerät - Rückseite
Liste der Tasten-/ Anschlusspositionen 3.2. Hauptgerät - Rückseite 230 V 230 Volt Netzkabel SPEAKER L Anschluss für linken Lautsprecher SPEAKER R Anschluss für rechten Lautsprecher Lautsprecher Lautsprecher (links & rechts) Radioantenne - 8 -... -
Seite 13: Fernbedienung
Liste der Tasten-/ Anschlusspositionen 3.3. Fernbedienung POWER Ein-/Ausschalter PLAY/PAUSE Wiedergabe starten & anhalten STOP Wiedergabe stoppen MUTE Stummschaltung des Tones MO/ST Umschalter - Stereo/Mono Radio: Speicherung von Radiosendern CD: Auswahl des Titels INTRO Wiedergabe der ersten Sekunden des Titels RANDOM Zufällige Reihenfolge MEMORY Programmierung... - Seite 14 Liste der Tasten-/ Anschlusspositionen REPEAT Auswahl der Wiedergabemodis FUNCTION Umschalter TUNER, CD, AUX, CARD-USB BAND Wechseln von AM/FM P-UP zum nächsten Sender VOL+ Erhöhen der Lautstärke BACK CD: Rückwärts / zum vorherigem Titel Radio: Frequenzwechsel NEXT CD: Vorwärts / zum nächsten Titel Radio: Frequenzwechsel P-DOWN zum vorherigen Sender...
-
Seite 15: Vorbereitung
Vorbereitung 4. Vorbereitung 4.1. Anschluss der Anlage Führen Sie folgende Schritte durch, um die Anlage in Betrieb zu nehmen: Schritt 1 Schritt 2 1. Schließen Sie die Lautsprecherkabel an die dafür vorgesehenen Buchsen an. 2. Schließen Sie das Netzkabel an eine Steckdose an. Im Standby-Modus wird Strom verbraucht, daher trennen Sie das Gerät von der Steckdose bei längerem Nichtgebrauch. -
Seite 16: Einlegen Der Batterien In Fernbedienung
Vorbereitung 4.2. Einlegen der Batterien in Fernbedienung Batteriefach befindet sich Unterseite Fernbedienung. 1. Die Knopfzelle, CR2025, befindet sich Auslieferung in der Fernbedienung. 2. Ziehen Sie den Plastikstreifen hinaus, damit Sie die Fernbedienung verwenden können. Um die Knopfzelle zu wechseln, legen Sie diese, unter Beobachtung der Polaritätsmarkierungen (+ und -), in das Batteriefach ein. -
Seite 17: Cd-Player
CD-Player 5. CD-Player 5.1. Einlegen einer CD / MP3-CD 1. Drücken Sie OPEN/CLOSE und die CD-Lade wird vertikal ausgefahren. 2. Drücken Sie eine CD mit der bedruckten Seite nach oben, auf die Spindel. 3. Um die CD-Lade zu schließen, drücken Sie erneuert OPEN/CLOSE. -
Seite 18: Programmieren Von Cd-/ Mp3-Titeln
CD-Player 2. Drücken Sie RANDOM an der Fernbedienung bis der gewünschte Modus ausgewählt wurde. Einstellung Wiedergabe Random Alle Titel der CD werden in auch Shuffle zufälliger Reihenfolge wiederholt 3. Drücken Sie INTRO an der Fernbedienung bis der gewünschte Modus ausgewählt wurde. Einstellung Wiedergabe Intro... - Seite 19 CD-Player Zum Programmieren weiterer Titel wiederholen Sie Schritt 3 und 4. Die Programmierung war erfolgreich, wenn am Display „MEMORY“ steht. Weitere Bedienungseinstellungen siehe Kapitel 9. - 15 -...
-
Seite 20: Radio
Radio 6. Radio 1. Drücken Sie FUNCTION bis am Display „TUNER“ erscheint. 2. Drücken Sie BAND um zwischen AM und FM zu wählen. 6.1. Speichern von Radiosendern Sie können jederzeit den angezeigten Radiosender oder die Frequenz auf einem der Speicherplätze speichern. Diese Funktion ermöglicht es Ihnen bis zu 20 Speicherplätze einzuprogrammieren. -
Seite 21: Hören Des Gespeicherten Radiosenders
Radio 6.2. Hören des gespeicherten Radiosenders Speichern Sie vorher die Radiosender, siehe Kapitel 6.1. 1. Drücken Sie PRE-DN oder PRE-UP um zwischen den Radiosendern zu wechseln. - 17 -... -
Seite 22: Klangeinstellung
Klangeinstellung 7. Klangeinstellung 7.1. Effekt Drücken Sie erneuert, bis Sie den gewünschten Effekt erreicht haben. Folgende Effekte stehen zur Auswahl: Pass Rock Jazz Classic PASS bedeutet, dass der Equalizer „übersprungen“ wurde oder „aus“ ist. - 18 -... -
Seite 23: Externe Komponenten
Externe Komponenten 8. Externe Komponenten 8.1. Ohr- oder Kopfhörer anschließen 1. Stecken Sie die Ohr- oder Kopfhörer an. Die Lautsprecher verstummen und der Ton wird auf den Ohr- oder Kopfhörern wiedergegeben. Hören Sie nicht über einen längeren Zeitraum mit den Ohr- oder Kopfhörern, um die Beeinträchtigung des Gehörs zu vermeiden. -
Seite 24: Sd- Und Mmc-Kartenleser
Externe Komponenten Trennen Sie die Verbindung erst, wenn Sie STOP gedrückt haben und mit FUNCTION einen anderen Modus gewählt haben. Somit vermeiden Sie Schäden am Gerät. 8.3. SD- und MMC-Kartenleser Zur Erweiterung Ihres Gerätes können Sie eine SD- oder MMC- Speicherkarte in den Kartenleser einführen. -
Seite 25: Aux
Externe Komponenten Weitere Bedienungseinstellungen siehe Kapitel 9. 8.4. AUX Sie können externe Audio-Geräte, wie z.B. MP3-Player, über deren Audio-Ausgang an dieses Gerät anschließen, um die Lieder des MP3-Players über die Hifi-Anlage wiederzugeben. Wenn Sie die Quelle „AUX“ wählen, trennen Sie diese Verbindung nicht. -
Seite 26: Sonstige Bedienschritte
Sonstige Bedienschritte 9. Sonstige Bedienschritte Diese Bedienschritte können Sie beim CD-Betrieb oder dem Betrieb mit einer externen Komponente (SD / MMC / AUX / USB) anwenden. Prozedur Bedienung Stoppen der Drücken Sie STOP. Wiedergabe Pause Drücken Sie PLAY/PAUSE. Zum Fortfahren drücken Sie erneuert die Taste. -
Seite 27: Fehlersuchtabelle
Fehlersuchtabelle Fehlersuchtabelle Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, fragen Sie bei der Servicehotline nach oder nutzen Sie das Kontaktformular auf der Homepage. Fehler Lösung Legen Sie eine CD ein. „No disc“ Legen Sie eine finalisierte CD-RW oder CD-R ein. - Seite 28 Fehlersuchtabelle ist. Überprüfen Sie die CD. Prüfen Anschlüsse Kein Ton Lautsprecher. Drehen Sie die Lautstärke auf. Stecken Sie die Kopfhörer aus. Prüfen Sie ob MUTE aktiviert ist. Fernbedienung Verringern Sie die Entfernung zur funktioniert nicht Anlage. Tauschen Sie Batterien aus. Richten Sie die Fernbedienung direkt auf den IR-Sensor des Gerätes.
-
Seite 29: Garantie
Garantie Garantie Die Garantie beträgt 24 Monate ab Kaufdatum. Bitte heben Sie zum Nachweis den Kaufbeleg auf! Die Garantie umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn ein Fertigungs- oder Materialfehler vorliegt. Von der Garantie ausgenommen sind Schäden oder Störungen, durch unsachgemäßen Gebrauch natürlichen Verschleiß... -
Seite 30: Vorgehensweise Bei Garantiefall
Deutschland: +49 (0)180 166 66 264 621 o Schweiz: +41 (0) 848 00 3322 Kontaktformular – www.cmx-electronics.com 11.2. Garantie ist abgelaufen Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne... -
Seite 31: Einsendung Des Gerätes
Garantie 11.3. Einsendung des Gerätes Im Fall, dass Sie das Gerät zu uns einschicken, bitte folgendes beachten, da sonst keine schnelle Erledigung gewährleistet werden kann: Gerät und Zubehör einsenden portofrei an Servicecenter einsenden Kaufbeleg beilegen ausgefüllte Garantiekarte beilegen Fehlerbeschreibung Beispiel für Fehlerbeschreibung Falsch Richtig Gerät ist defekt... -
Seite 32: Ieferumfang
Lieferumfang Lieferumfang Sollte eines der unten angeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. Hier werden Symbolfotos dargestellt! Fernbedienung Garantiekarte Benutzerhandbuch - 28 -... -
Seite 33: Echnische Daten
Technische Daten Technische Daten CD-Player Audio-CD / Audio-CD-R / Audio-CD-RW Formate MP3-CD / MP3-CD-R / MP3-CD-RW 100 Hz ~ 16 kHz Frequenzbereich Rauschabstand Radio AM / FM & FM Stereo Frequenzbänder 522 – 1620 kHz Frequenzen 87,5 – 108 MHz Anschlüsse Eingänge USB 2.0... - Seite 34 Technische Daten 101 x 170 x 152 mm Abmessungen Allgemeine Stromverbrauch 20 Watt AC 230 V ~ 50 Hz Netzspannung 530 x 404 x 384 mm Abmessungen - 30 -...
- Seite 35 Technische Daten www.cmx-electronics.com - 31 -...
