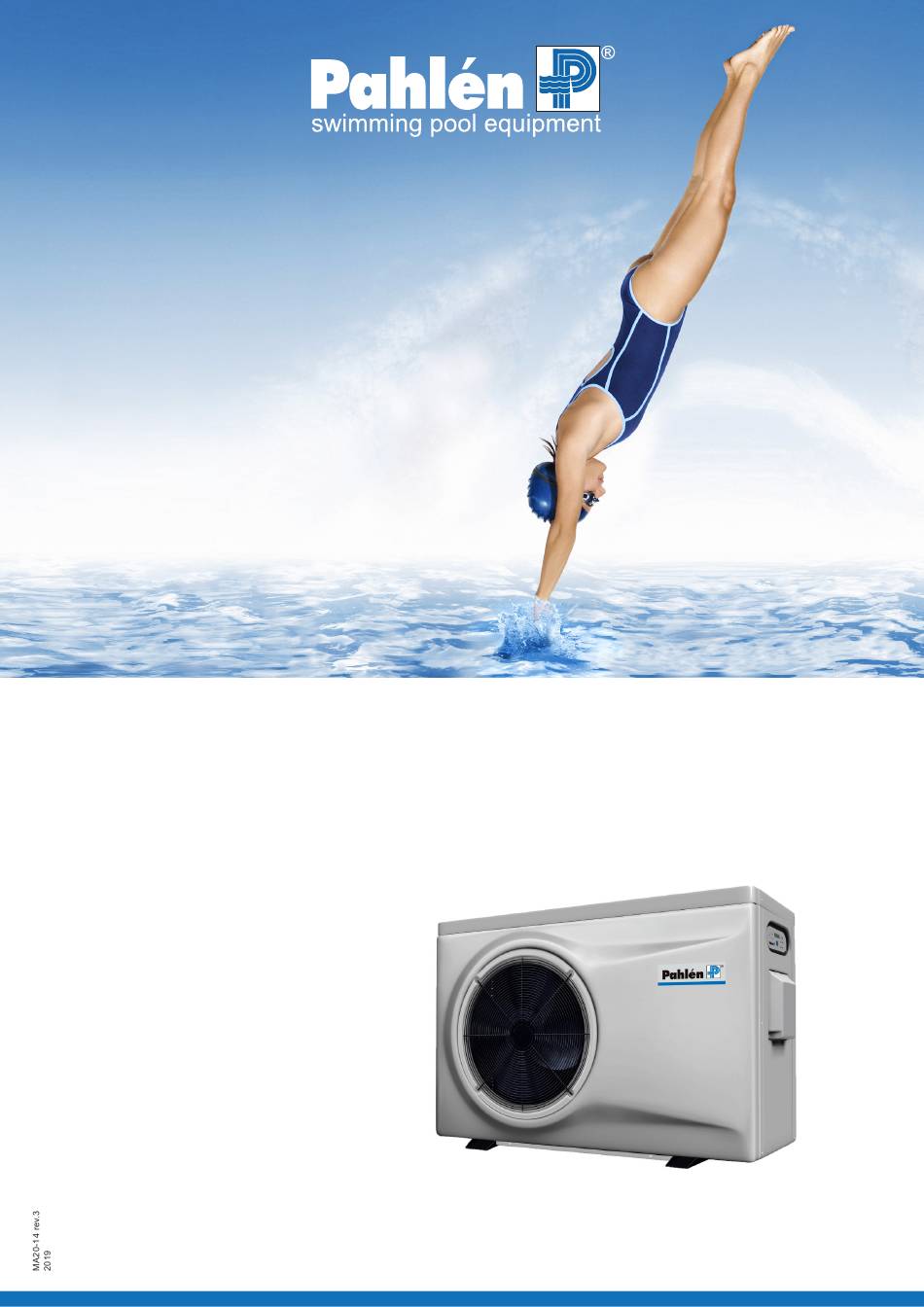

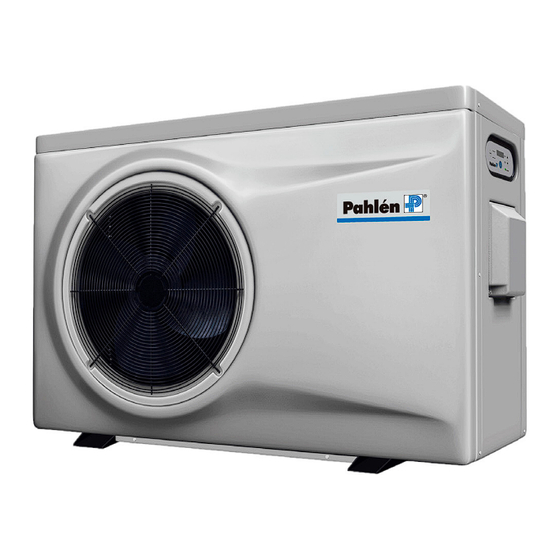

- Seite 1 Swedish design and manufacture since 1967 Wärmepumpe Manual Gebrauchsanleitung Copyright © 2019 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden Tel. +46 8 594 110 50, Fax +46 8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhalt Produktbeschreibung ......... Hauptfunktionen ..........Technische Parameter ........Sicherheit ..............Transport ............Abmessungen ............Installation ............... Standort .............. Rohrinstallation ..........Elektroinstallation ..........Vor Anschluss an die Stromversorgung ..Schaltplan ............Betrieb ................ Display ..............Wenn die Wärmepumpe in Betrieb ist .. -
Seite 3: Produktbeschreibung
Betriebszeit der Wärmepumpe reduziert. Bypass-Kit (Artikelnr. 14950181 für c-c 340 mm und 390 mm, 14950182 für c-c 620 mm) ist ein Zubehör von Pahlen, das alle erforderlichen Anschlüsse für eine ordnungsgemäße Installation enthält und womit der optimale Wasserdurchfluss durch die Wärmepumpe einfach justiert werden kann. -
Seite 4: Sicherheit
DEUTSCH Wärmepumpe PVP Umrichter Teknische PVP28 PVP35 PVP10 PVP11 PVP13 PVP17 parameter Аrt.-Nr. 14983311 Аrt.-Nr. 14983314 Аrt.-Nr. 14983315 Аrt.-Nr. 14983316 Аrt.-Nr. 14983318 Art.-Nr 14983317 2.1–9.8kW* 2.8–11.3kW* 2.9–13.3kW* 3.4–17.3kW* 6.5–27.0kW* 7.0-35.2kW* Heizleistung 1.5–6.8kW* 1.9–7.3kW* 2.1–9.4kW* 2.3–11.4kW* 4.5–18.0kW* 4.8-24.0kW* 6.9–15.36* 6.5–15.1* 6.4–15.4* 5.9–15.5* 6.2–15.2* 5.5-15.5*... -
Seite 5: Abmessungen
DEUTSCH Wärmepumpe PVP Umrichter Abmessungen Art.-Nr. 14983311 Wärmepumpe PVP10 Art.-Nr. 14983314 Wärmepumpe PVP11 Art.-Nr. 14983315 Wärmepumpe PVP13 Art.-Nr. 14983316 Wärmepumpe PHP17 Art.-Nr. 14983318 Wärmepumpe PVP28 1092 Art.-Nr 14983317 Wärmepumpe PVP35 1161 2500 Erforderlicher Freiraum = min. gemessen in mm Installation Der Wasserstrom durch die Wärmepumpe erfolgt durch die externe Pool-Umwälzpumpe. -
Seite 6: Rohrinstallation
DEUTSCH Wärmepumpe PVP Umrichter Rohrinstallation Die Wärmepumpe muss immer mit einem befestigten PVC-Rohr Ø50 oder Bypass-Kit (empfohlen von Pahlén) angeschlossen werden. Die Rohre müssen evtl. gelockert werden, sodass die Anschlüsse nicht zu viel Belastung ertragen (Brechkraft kann den Wärmetauscher beschädigen). Jegliches Festziehen der gekoppelten Anschlüsse an die Wärmepumpe sollte von Hand erfolgen (Werkzeuge können die Anschlüsse beschädigen). -
Seite 7: Betrieb
DEUTSCH Wärmepumpe PVP Umrichter Betrieb Wenn ein Stromausfall während des Betriebes auftritt, startet die Wärmepumpe automatisch, sobald der Strom wiederhergestellt ist. Display Wenn die Wärmepumpe eingeschaltet wird, zeigt das Display die Pool-Temperatur oder einen möglichen Fehlercode an. Anzeige* Lampe 1: Display Entfrostung zeigt an, dass die Wärmepumpe eingeschaltet ist. -
Seite 8: Zusätzliche Entfrostung
DEUTSCH Wärmepumpe PVP Umrichter Zusätzliche Entfrostung Falls das automatische Entfrosten nicht ausreicht, um das überschüssige Eis zu entfernen, so kann auf der Rückseite der Wärmepumpe die Option „zusätzliche Entfrostung“ aktiviert werden. Vor Aktivieren der zusätzlichen Entfrostung sicherstellen, dass der Kompressor mindestens 10 Minuten lang in Betrieb war. Aktivieren Sie die zusätzliche Entfrostung, indem Sie gleichzeitig die Tasten „Modus“... -
Seite 9: Fehlerbeseitigung
DEUTSCH Wärmepumpe PVP Umrichter Fehlerbeseitigung HINWEIS! Schalten Sie immer die Stromversorgung zur Pumpe vor der Inspektion und Reparatur ab. Versuchen Sie niemals die Wärmepumpe zu reparieren. Falls ungewöhnlicher Lärm, Geruch, Rauch oder elektrische Störungen auftreten, schalten Sie sofort den Maschinenstrom ab und setzen sich mit Ihrem Installateur in Verbindung. Beschreibung Mögliche Ursache Maßnahme... -
Seite 10: Fehlercodes
DEUTSCH Wärmepumpe PVP Umrichter Fehlercodes Fehlercode Fehlerbeschreibung Maßnahme Schutz vor hohem Gasdruck. Bitte Ihren Installateur kontaktieren. Schutz vor niedrigem Gasdruck. Bitte Ihren Installateur kontaktieren. Zu niedrig oder kein Wasserfluss. 1. Prüfen, ob die Wärmepumpe in Betrieb ist. 2. Prüfen, ob die Richtung des Wasserflusses durch die Wärmepumpe wie festgelegt erfolgt.
