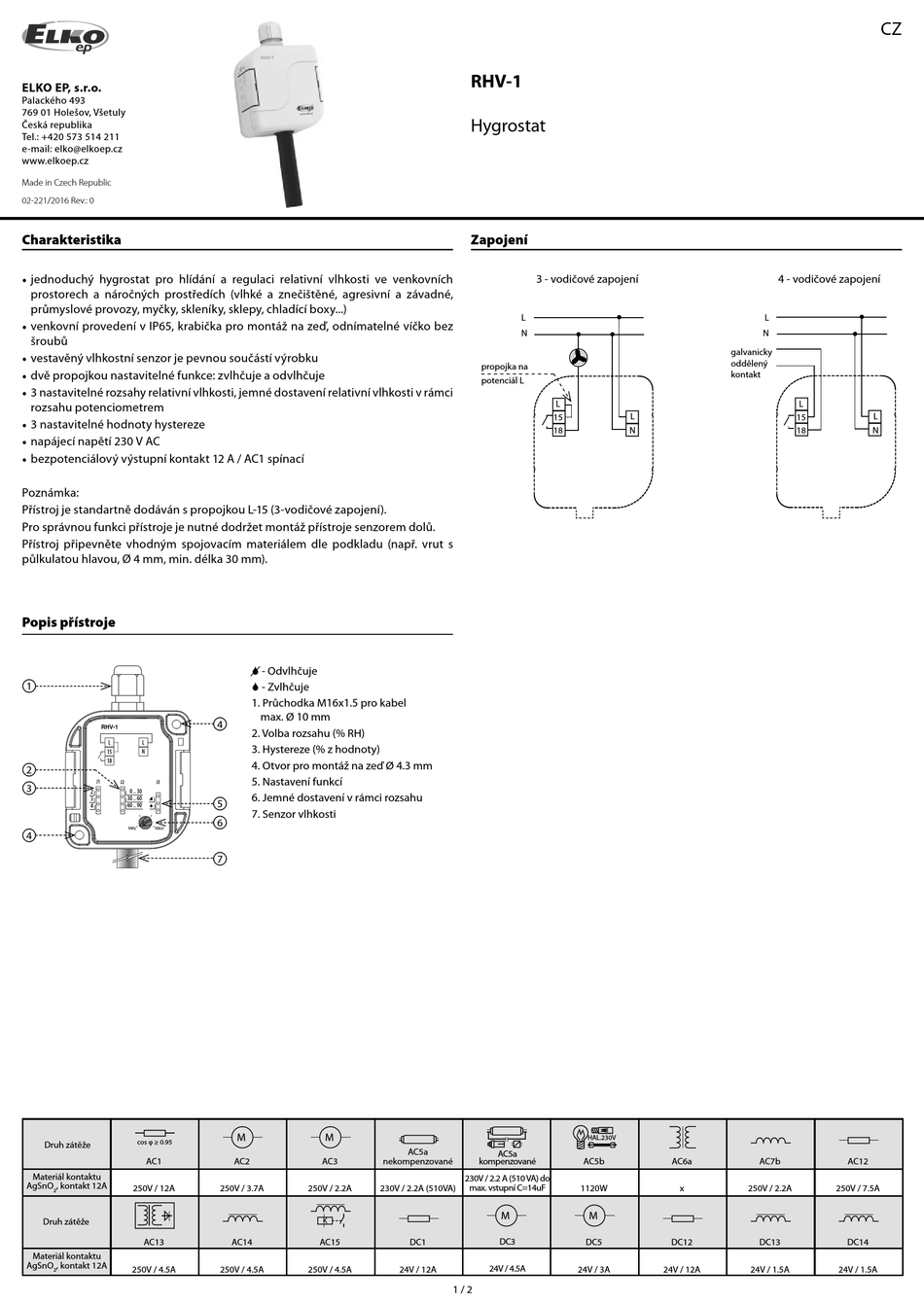

Elko EP RHV-1 Bedienungsanleitung

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-221/2016 Rev.: 0
Charakteristika
• jednoduchý hygrostat pro hlídání a regulaci relativní vlhkosti ve venkovních
prostorech a náročných prostředích (vlhké a znečištěné, agresivní a závadné,
průmyslové provozy, myčky, skleníky, sklepy, chladící boxy...)
• venkovní provedení v IP65, krabička pro montáž na zeď, odnímatelné víčko bez
šroubů
• vestavěný vlhkostní senzor je pevnou součástí výrobku
• dvě propojkou nastavitelné funkce: zvlhčuje a odvlhčuje
• 3 nastavitelné rozsahy relativní vlhkosti, jemné dostavení relativní vlhkosti v rámci
rozsahu potenciometrem
• 3 nastavitelné hodnoty hystereze
• napájecí napětí 230 V AC
• bezpotenciálový výstupní kontakt 12 A / AC1 spínací
Poznámka:
Přístroj je standartně dodáván s propojkou L-15 (3-vodičové zapojení).
Pro správnou funkci přístroje je nutné dodržet montáž přístroje senzorem dolů.
Přístroj připevněte vhodným spojovacím materiálem dle podkladu (např. vrut s
půlkulatou hlavou, Ø 4 mm, min. délka 30 mm).
Popis přístroje
1
RHV-1 RHV-1
L L
15 N
18
2
J1 J2 J3
3
0 .. 30
2
30 .. 60
3
4 60 .. 90
4
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgSnO , kontakt 12A
250V / 12A
2
Druh zátěže
AC13
Materiál kontaktu
AgSnO , kontakt 12A
250V / 4.5A
2
- Odvlhčuje
- Zvlhčuje
1. Průchodka M16x1.5 pro kabel
max. Ø 10 mm
4
2. Volba rozsahu (% RH)
3. Hystereze (% z hodnoty)
4. Otvor pro montáž na zeď Ø 4.3 mm
5. Nastavení funkcí
6. Jemné dostavení v rámci rozsahu
5
7. Senzor vlhkosti
6
7
M M
AC2 AC3 nekompenzované
250V / 3.7A 250V / 2.2A 230V / 2.2A (510VA)
K
AC14 AC15
250V / 4.5A 250V / 4.5A
RHV-1
Hygrostat
Zapojení
3 - vodičové zapojení
L
N
propojka na
potenciál L
L
15
18
AC5a
AC5a
kompenzované
230V / 2.2 A (510 VA) do
max. vstupní C=14uF
M
DC3
DC1
24V / 4.5A
24V / 12A
1 / 2
galvanicky
oddělený
kontakt
L
N
HAL.230V
AC5b AC6a
1120W x 250V / 2.2A
M
DC5 DC12
24V / 3A 24V / 12A 24V / 1.5A
CZ
4 - vodičové zapojení
L
N
L
L
15
18 N
AC7b AC12
250V / 7.5A
DC13 DC14
24V / 1.5A
