SA3-01B, SA3-02B
Actuadores de conmutación de 1-2 canales
ES
Característica
- SA3-01B incluye 1 relé con contacto NA libre de potencial, carga máxima de contacto es de 16
A/4000 VA/AC1.
- SA3-02B incluye 2 relés con contactos conmutables libre de potencial, carga máxima de los
contactos es de 8 A/2000 VA/AC1.
- Cada uno de los contactos es individualmente direccionable y controlable.
- Los 2 relés en SA3-02B tienen su terminal de entrada individual, y por lo tanto pueden conmutar
varios potenciales independientes.
- Actuadores están diseñados para el control de un (SA3-01B), respectivamente. dos (SA3-02B)
diferentes domésticos y cargas (contacto libre de potencial).
- Con contactos conmutables el actuador se puede utilizar para controlar un motor de 230 V (por
ejemplo, cortinas, persianas o toldos) y con la conexión apropiada puede asegurar el bloqueo de
hardware, la conmutación simultánea de 2 fases en ambas salidas.
- Los actuadores están equipados con una entrada de temperatura para la conexión externa de un
sensor de temperatura de dos hilos TC/TZ (ver accesorios).
- LEDs en el panel frontal indican el estado de cada salida.
- Actuadores de conmutación SA3 en estándar se suministran en versión de contactos AgSnO
- SA3-01B, SA3-02B versión B esta diseñado para el montaje en una caja universal.
Instrucciones generales
CONEXIÓN AL SISTEMA, CABLEADO DE LA COMUNICACIÓN BUS
Las unidades periféricas de iNELS3 están conectadas al sistema a través del cableado de la
instalación BUS. Conductores del cableado están conectadas a los terminales de las unidades al
BUS+ y BUS-, los cables no se pueden intercambiar. Para el cableado BUS es necesario utilizar un
cable con un par de hilo trenzado de diámetro de al menos 0.8 mm, el cable recomendado es iNELS
BUS cable, cuyas características mejor se adaptan a los requisitos del cableado BUS. En la mayoría
de los casos, también se puede utilizar el cable JYSTY 1x2x0.8 o JYSTY 2x2x0.8. En el caso del cable
de dos pares de hilos trenzados no es posible debido a la velocidad de las comunicaciones utilizar
el segundo par para la otra señal modulada, es decir que no es posible dentro de un cable utilizar
un par para un cableado de comunicación BUS y el segundo par para segundo BUS. Al cableado
de instalación BUS es vital asegurar su distancia de las líneas de tensión de fuerza (alimentación)
a una distancia de 30 cm y debe ser instalado de acuerdo con sus propiedades mecánicas. Para
aumentar la resistencia mecánica de los cables se recomienda la instalación en un tubo de
diámetro adecuado. Topología del cableado BUS es libre salvo de un círculo, cada extremo del BUS
se debe terminar en los terminales BUS+ y BUS- de una unidad periférica. Mientras se mantienen
todos los requisitos anteriores, la longitud máxima de una comunicación BUS puede alcanzar hasta
500 m. Debido a la comunicación de datos y la alimentación de las unidades en un par de hilos,
es necesario mantener el diámetro de los conductores con respecto a la pérdida de tensión en el
cable y la corriente máxima utilizada. La longitud máxima del BUS es válida siempre que se respete
la tolerancia de tensión.
CAPACIDAD Y UNIDAD CENTRAL
A la unidad cenral CU3-01M o CU3-02M es posible conectar dos cableados BUS independientes a
través de los terminales BUS1+, BUS1- y BUS2+, BUS2-. A cada cableado de comunicación se puede
conectar hasta 32 unidades, en total se puede conectar directamente a una unidad central hasta
64 unidades. También es necesario cumplir con el requisito, de que la carga máxima en una rama
de comunicación BUS de corriente máxima es 1000 mA, viene dado por la suma de las corrientes
nominales de las unidades conectadas a esta rama del cableado BUS. Al conectar unidades con
un consumo superior a 1A, se puede usar BPS3-01M con consumo de 3A. En caso de necesidad,
las unidades adicionales se pueden conectar usando masters externos MI3-02M cuales generan
otras dos ramas del BUS. Estos masters externos están conectados a la unidad central CU3 a través
del cableado de sistema EBM y en total se puede a través del cableado EBM a una unidad central
conectar hasta 8 unidades MI3-02M.
ALIMENTACIÓN DEL SISTEMA
Para alimentación del sistema es utilizan fuentes de alimentación del fabricante ELKO EP con
nombre PS3-100/iNELS. Recomendamos el sistema tener conectado con baterías externas
conectado a la fuente de alimentación PS3-100/iNELS (ver diagrama ejemplar de la conexión del
sistema de control).
INFORMACIÓN GENERAL
Para funcionamiento de la unidad, es necesario que la unidad está conectada a la unidad central
serie CU3, o a un sistema que ya contiene esta unidad y así se amplia las funciones del sistema.
Todos los parámetros se ajustan mediante la unidad central serie CU3 en la programa iDM3.
En la placa base de la unidad hay LED diodo RUN, que indica alimentación y la comunicación con
la unidad central de la serie CU3. En el caso de que el LED RUN parpadea en intervalos regulares,
procede la comunicación estándar. Si el LED RUN está constantemente encendido, la unidad está
alimentada desde el cableado BUS, pero la unidad no se está comunicando en el cableado. Si el
LED RUN no se ilumina, en los terminales BUS+ y BUS- no está presente la tensión de alimentación.
Nota: Entrada del sensor de temperatura está galvánicamente conectado al cableado BUS.

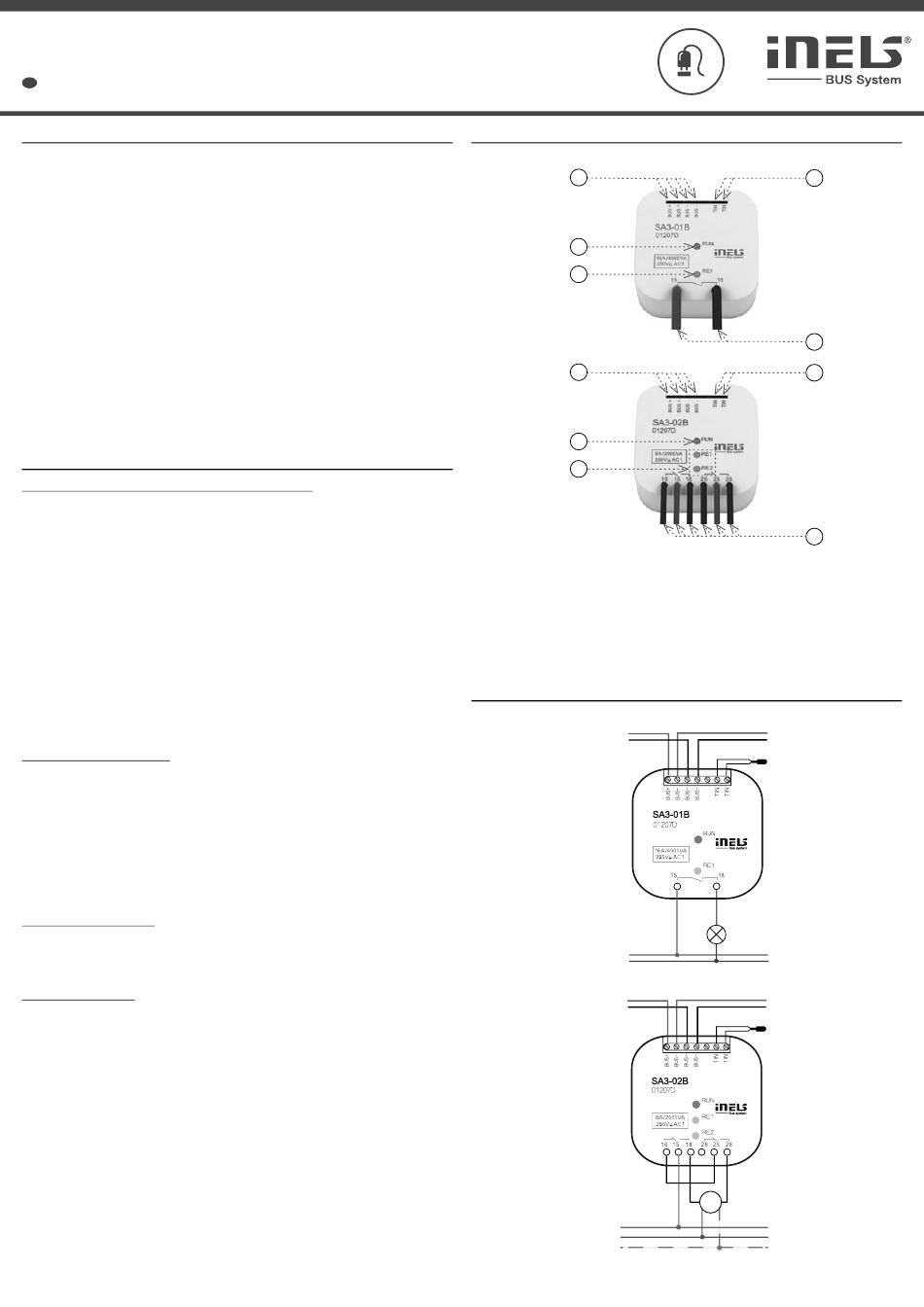

Descripción del dispositivo
1
2
3
1
.
2
2
3
1. Cableado de comunicación BUS
2. LED indicación del estado de la unidad
3. LED indicación de las salidas
4. Entrada para sensor de temperatura
5. Contactos de reles
Conexión
BUS
BUS
AC 230 V
BUS
BUS
L
N
PE
+
-
sensores de
temperatura TC/TZ
L
N
+
-
sensores de
temperatura TC/TZ
M
02-93/2017 Rev.1
4
5
4
5
