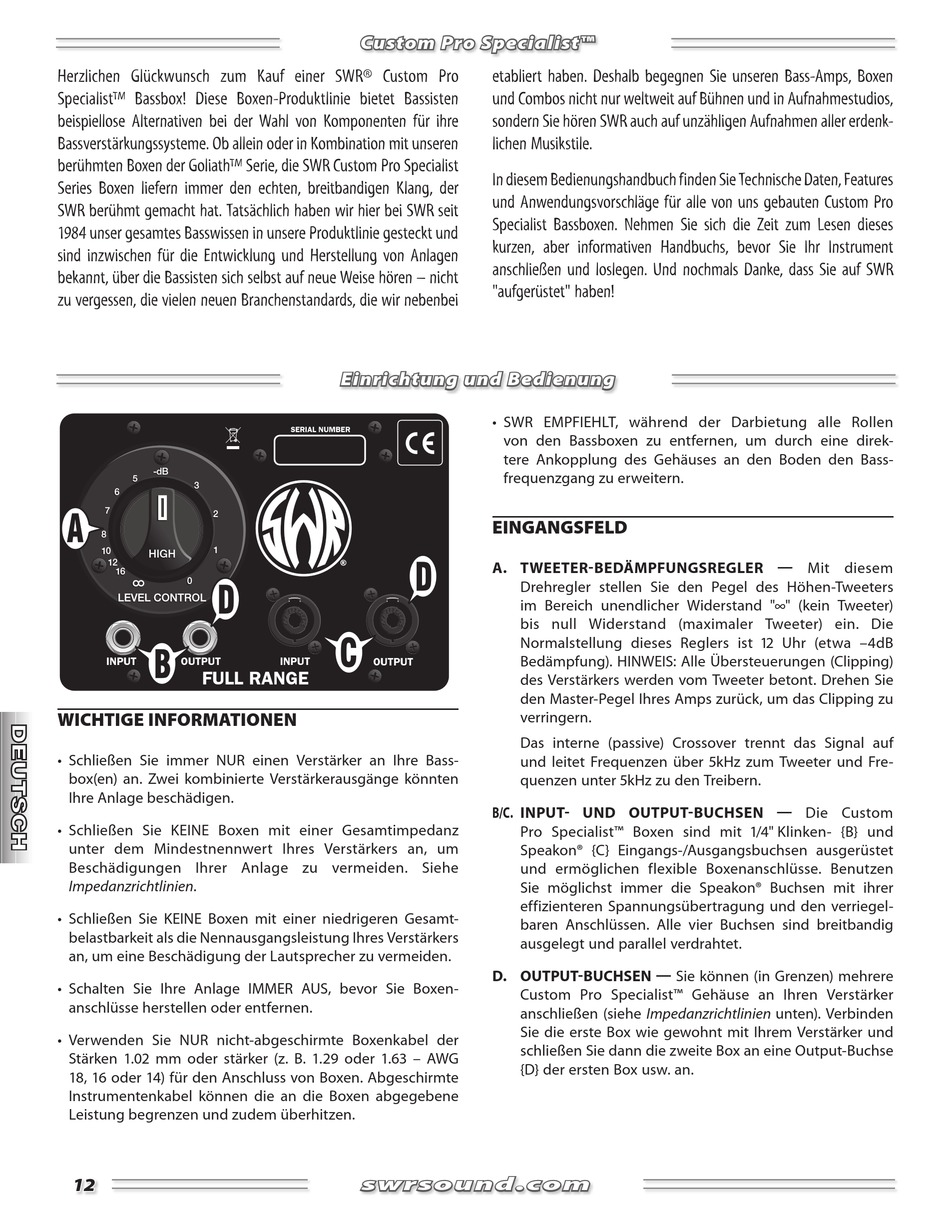

Einrichtung Und Bedienung - SWR Sound Custom Pro Specialist Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf einer SWR® Custom Pro
Specialist™ Bassbox! Diese Boxen-Produktlinie bietet Bassisten
beispiellose Alternativen bei der Wahl von Komponenten für ihre
Bassverstärkungssysteme. Ob allein oder in Kombination mit unseren
berühmten Boxen der Goliath™ Serie, die SWR Custom Pro Specialist
Series Boxen liefern immer den echten, breitbandigen Klang, der
SWR berühmt gemacht hat. Tatsächlich haben wir hier bei SWR seit
1984 unser gesamtes Basswissen in unsere Produktlinie gesteckt und
sind inzwischen für die Entwicklung und Herstellung von Anlagen
bekannt, über die Bassisten sich selbst auf neue Weise hören – nicht
zu vergessen, die vielen neuen Branchenstandards, die wir nebenbei
-dB
-dB
5
5
3
3
6
6
7 7
2
2
8 8
1
10 1
10
HIGH
HIGH
12 12
16 16
0
0
INPUT OUTPUT
FULL RANGE
WICHTIGE INFORMATIONEN
• Schließen Sie immer NUR einen Verstärker an Ihre Bass-
box(en) an. Zwei kombinierte Verstärkerausgänge könnten
Ihre Anlage beschädigen.
• Schließen Sie KeINe Boxen mit einer Gesamtimpedanz
unter dem mindestnennwert Ihres Verstärkers an, um
Beschädigungen Ihrer Anlage zu vermeiden. Siehe
Impedanzrichtlinien.
• Schließen Sie KeINe Boxen mit einer niedrigeren Gesamt-
belastbarkeit als die Nennausgangsleistung Ihres Verstärkers
an, um eine Beschädigung der Lautsprecher zu vermeiden.
• Schalten Sie Ihre Anlage ImmeR AUS, bevor Sie Boxen-
anschlüsse herstellen oder entfernen.
• Verwenden Sie NUR nicht-abgeschirmte Boxenkabel der
Stärken 1.02 mm oder stärker (z. B. 1.29 oder 1.63 – AWG
18, 16 oder 14) für den Anschluss von Boxen. Abgeschirmte
Instrumentenkabel können die an die Boxen abgegebene
Leistung begrenzen und zudem überhitzen.
12
Custom Pro Specialist™

Einrichtung und Bedienung

SERIAL NUMBER
��������
�
INPUT
OUTPUT
swrsound.com
etabliert haben. Deshalb begegnen Sie unseren Bass-Amps, Boxen
und Combos nicht nur weltweit auf Bühnen und in Aufnahmestudios,
sondern Sie hören SWR auch auf unzähligen Aufnahmen aller erdenk-
lichen Musikstile.
In diesem Bedienungshandbuch finden Sie Technische Daten, Features
und Anwendungsvorschläge für alle von uns gebauten Custom Pro
Specialist Bassboxen. Nehmen Sie sich die Zeit zum Lesen dieses
kurzen, aber informativen Handbuchs, bevor Sie Ihr Instrument
anschließen und loslegen. Und nochmals Danke, dass Sie auf SWR
"aufgerüstet" haben!
• SWR emPFIeHLT, während der Darbietung alle Rollen
von den Bassboxen zu entfernen, um durch eine direk-
tere Ankopplung des Gehäuses an den Boden den Bass-
frequenzgang zu erweitern.
EINGANGSFELD
A . TwEETER-BEDÄMPFUNGSREGLER — mit diesem
Drehregler stellen Sie den Pegel des Höhen-Tweeters
im Bereich unendlicher Widerstand "∞" (kein Tweeter)
bis null Widerstand (maximaler Tweeter) ein. Die
Normalstellung dieses Reglers ist 12 Uhr (etwa –4dB
Bedämpfung). HINWeIS: Alle Übersteuerungen (clipping)
des Verstärkers werden vom Tweeter betont. Drehen Sie
den master-Pegel Ihres Amps zurück, um das clipping zu
verringern.
Das interne (passive) crossover trennt das Signal auf
und leitet Frequenzen über 5kHz zum Tweeter und Fre-
quenzen unter 5kHz zu den Treibern.
B/C . INPUT- UND OUTPUT-BUCHSEN — Die custom
Pro Specialist™ Boxen sind mit 1/4" Klinken- {B} und
Speakon® {c} eingangs-/Ausgangsbuchsen ausgerüstet
und ermöglichen flexible Boxenanschlüsse. Benutzen
Sie möglichst immer die Speakon® Buchsen mit ihrer
effizienteren Spannungsübertragung und den verriegel-
baren Anschlüssen. Alle vier Buchsen sind breitbandig
ausgelegt und parallel verdrahtet.
D . OUTPUT-BUCHSEN — Sie können (in Grenzen) mehrere
custom Pro Specialist™ Gehäuse an Ihren Verstärker
anschließen (siehe Impedanzrichtlinien unten). Verbinden
Sie die erste Box wie gewohnt mit Ihrem Verstärker und
schließen Sie dann die zweite Box an eine Output-Buchse
{D} der ersten Box usw. an.
