Inhaltszusammenfassung für TES 1352H

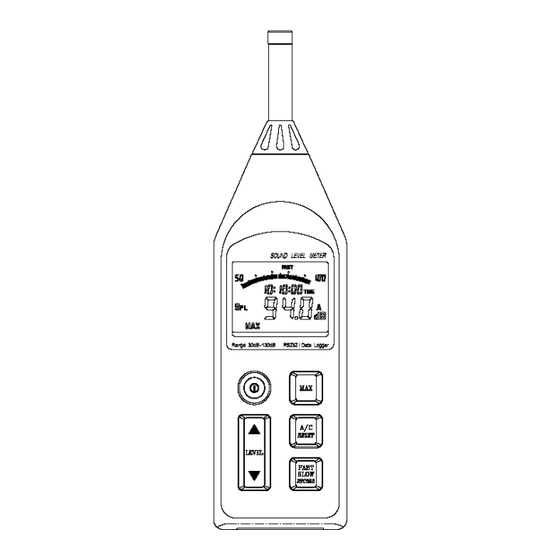

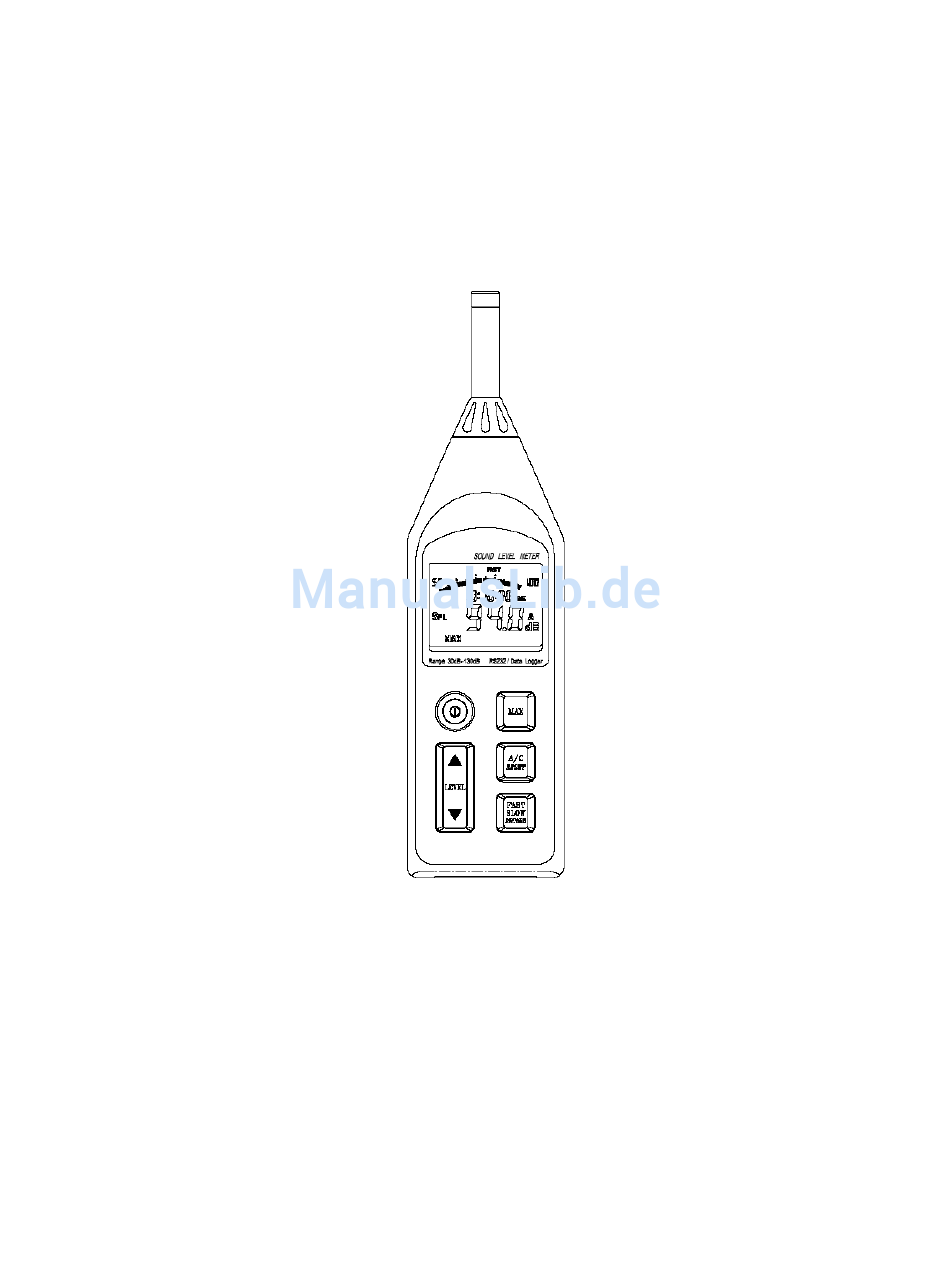

- Seite 1 Digital Sound Level Meter TES – 1352H BEDIENUNGSANLEITUNG Mode d’emploi Manuale d’uso Copy right by CL-Electronics GmbH...
-
Seite 2: Inhaltsverzeichnis
INHALT TITEL SEITE 1. SICHERHEITSINFORMATION..........1 2. ALLGEMEINE BESCHREIBUNG UND EIGENSCHAFTEN 2 3. SPEZIFIKATIONEN..............3 4. KALIBRIERPROZEDUR………..........5 5. MESSVORBEREITUNG............... 6 6. BEDIENUNGSHINWEISE…….............6 7. BEZEICHNUNG UND FUNKTIONEN........7 8. LCD DISPLAY BESCHREIBUNG..........10 9. MESSUNG..................11 10. DATENAUFZEICHNUNG / LÖSCHUNG....... 11 11. HARDWARE EINRICHTEN............12 12. -
Seite 3: Sicherheitsinformation
1. SICHERHEITSINFORMATION Lesen Sie die folgenden Sicherheitsinformationen sorgfältig durch bevor Sie das Messgerät in Betrieb nehmen und anwenden wollen. Benutzen Sie das Messgerät nur wie in dem Handbuch beschrieben, ansonsten ist der Schutz vom Messgerät beeinträchtigt. Umgebungsbedingungen Höhe bis 2000 Meter Relative Luftfeuchtigkeit 90% Umgebungstemperatur 0 –... -
Seite 4: Allgemeine Beschreibung Und Eigenschaften
2. ALLGEMEINE BESCHREIBUNG UND EIGENSCHAFTEN Danke dass sie sich für unser Schallmessgerät entschieden haben. Um si- cher zu gehen, dass Sie die grössten Vorteile aus diesem Gerät herausholen können, lesen Sie das Handbuch vor dem Gebrauch sorgfältig durch. Dieses Gerät wurde entwickelt nach dem IEC651 Typ2, ANSI 51.4 Typ2 Normen für Schallpegelmessinstrumente. -
Seite 5: Spezifikationen
3. SPEZIFIKATIONEN IEC651 Typ2, ANSI S1.4 Typ2 Standardanwendung: ±1.5dB (unter Referenzbedingungen) Genauigkeit: 31.5Hz - 8KHz Frequenzweite: 30 - 130dB Messbereich: A – C Frequenzgewichtung: 12.7mm Electret Kondensator Mikrofon Mikrofon: Bildschirm: 4 Digits Digitalanzeige: Auflösung 0.1dB Anzeigeperiode 0.5 sec. Balkenanzeige (Bargraph): 50dB Skala in 1dB Schritten für gegen- wärtigen Schallpegeldruck(SPL) Anzeigeintervall: 50mS Bereichsautomatik : 100dB Skala in 2dB... - Seite 6 OVER Anzeige Messbereichüber- Alarmfunktion: schreitung UNDER Anzeige Messbereichunter- schreitung. 0.707 Vrms bei FS (Automatikbereich AC Ausgang: nicht eingeschlossen) Ausgangswiderstand approx. 600Ω FS (Ganze Skala) besagt die oberste Limite jeden Bereichs. 10mV / dB DC Ausgang: Ausgangswiderstand approx. 100Ω Für 1.5V LR-6 AA Alkalibatterie Stromversorgung: ca.
-
Seite 7: Kalibrierprozedur
Ca. 358g (inkl. Batterie) Gewicht: Batterie, Tragtasche, Schraubenzieher, Be- Zubehör: dienungsanleitung, Windschutz, 3.5mm Stecker. RS-232 Kabel ,9-25pol Adapter, Software für Windows. 4. KALIBRIERUNGSVERFAHREN Gebrauch eines Standard Kalibrators (Abbildung-1) (1) Stellen sie das Gerät wie folgt ein: Anzeige : SPL (dBA) Zeitgewichtung: FAST Messmodus : MAX Funktion ausschalten. -
Seite 8: Messvorbereitung
(2) Stecken Sie das Mikrofongehäuse sorgfältig in die Öffnung des Ka- librators. (3) Schalten Sie den Kalibrator ein und passen Sie den CAL Potentiome- ter an. Die Anzeige wird den eingestellten Wert anzeigen. Unsere Produkte wurden vor dem Versand gut kalibriert. Empfohlenes Kalib- rierintervall: 1 Jahr. -
Seite 9: Bezeichnung Und Funktionen
(5) Halten Sie das Mikrofon trocken und vermeiden Sie starke Vibratio- nen. (6) Nehmen Sie die Batterien aus dem Gerät und lagern Sie es in einer trockenen Umgebung, falls Sie es für längere Zeit nicht mehr benützen werden. 7. BEZEICHNUNG UND FUNKTIONEN... - Seite 10 (Abbildung-2) 1). Mikrofon Electret Condensator Mikrofon 2). Anzeige 3). Hauptschalter Der Schalter schaltet das Gerät ein oder aus. 4). Messbereichsumschalter Bei jedem Drücken der Taste UP ▲ erhöht sich der Messbereich um 10dB. Oberster Bereich ist Autorange (30 bis 130dB) Bei jedem Drücken der Taste DOWN ▼senkt sich der Messbereich um 10dB.
- Seite 11 Ausgangssignal über Standard 3.5mm Koaxialstecker. Signal am Stift und Erde am Gehäuse. 10). CAL Potentiometer Kalibrierungskontrolle, zum anpassen der Schallpegelkalibrierung. 11). Externer DC 6V Netzgerät Für den Anschluss eines DC Netzgerätes. 12). RS-232 Schnittstellen Stecker RS-232 Schnittstelle zu einem Computer. 13). Batteriedeckel 14). Montageschraube für Dreibeinstativ 15).
-
Seite 12: Lcd Display Beschreibung
8. LCD DISPLAY BESCHREIBUNG (Abbildung-3) 1). Schalldruckmessbereich. 9). Einheit. 2). Dateninformation. 10). Frequenzgewichtung (A/C). 3). SPL: Schalldruckpegel . 11). Zeit. 4). Leere Batterie Anzeige. 12). 50dB Messbereich (mit 50 Punkte-Bargraph 5). 5). MAX: Maximumwertspeicher 13). Messung über dem Messbereich 6). Datenaufzeichnung. 14). -
Seite 13: Messung
8). Speicher voll. 16). Messung unter dem Mess- bereich. 9. MESSUNG (1) Öffnen Sie den Batteriedeckel und setzen Sie die vier 1.5V Batterien in das Batteriefach ein. (2) Schalten Sie das Gerät ein und wählen sie die gewünschte Messge- wichtung und Frequenzbewertung. Wenn die Schallquelle nur aus kurzen Salven oder Schallspitzen besteht, setzen sie die Messkonstan- te auf FAST. -
Seite 14: Hardware Einrichten
stoppt die Datenlogging-Funktion. Um die Musterzeit des Aufneh- mens einzustellen, verweisen wir Sie auf Seite 18 (Abbildung 11). (2) Wenn der Speicher voll ist, erscheint FULL auf der Anzeige. (3) Speicher zurückstellen: Halten Sie die RESET Taste gedrückt bevor Sie das Gerät einschalten. Drücken Sie die Taste um das Gerät einzuschalten, dann lassen Sie die Taste los. -
Seite 15: Software
Anschliessung des GERÄTS an einen PC Verweisung auf Abbildung-1, stecken Sie den RS-232, 9pin Stecker in den SLM/DATA LOGGER, und den 9pin Stecker in den 9pin COM1 vom PC. Falls der COM1 von der Maus gebraucht wird (üblicher- weise), dann stecken Sie den 25pin Stecker in den 25pin COM2 vom PC (natürlich brauchen Sie einen 9pin –... - Seite 16 Wenn Sie das SCHALLPEGELMESSGERÄT einstellen werden automa- tisch die nötigen Dateien auf die Harddisk kopiert. (Sie würden besser ein Windows System mit 600x480 bilden). — Installation des SCHALLPEGELMESSGERÄT Software a). Starten Sie Microsoft Windows. b). Schliessen Sie alle Anwendungen. c). Legen Sie die Disk ins Laufwerk A (oder B). d).Wählen sie ein Dateimenu und einen Durchlauf vom Pro- grammmanager.
-
Seite 17: Messgerätfenster
13. MESSGERÄTFENSTER — Steuerverkleidung (Abbildung-5) TIME: Aktuelle Uhrzeit des Computers PC SAMPLING: Zeitintervall des Graphen und der Liste... -
Seite 18: Start Recording
(Abbildung-6) MIN: Der jemals tiefstgemessene Wert. RESET: Löschen des minimal und maximal gemessenen Wertes. MAX: Der jemals höchstgemessene Wert. SYSTEM TIME SET: Stellen Sie die Messinstrumentzeit die im PC gemessen wurde ein. SAVE AS: Hier anklicken um die Datei der gemessenen Daten zu öff- nen. - Seite 19 Menufunktion Anzeige — Graph (Abbildung-8) — Liste (Abbildung-9) Menubefehl Pause – Unterbrechen der Datenliste Continue – Weiterfahren mit der Datenliste...
-
Seite 20: Datendownload
Save – Speichern der Daten in der Datei Exit –Verlassen des momentanen Fensters — Analog (Abbildung-10) 14. DATENDOWNLOAD Speicher (Abbildung-11) - Seite 21 Abbildungen und klicken Sie auf die Taste ID CODE. Speichergrösse:16K Ladegrösse: Wenn Sie Daten vom Speicher des Gerätes laden wollen die sie vorher aufgenommen haben, befolgen Sie diese Schritte: Schritt 1: Schliessen Sie das Gerät an den Computer an, schalten sie es ein und klicken auf MEMORY.
- Seite 22 Schritt 5: Für genauere Details klicken Sie die Taste SHOW DATA. (Abbildung-12) Schritt 6: Um die gespeicherten Daten als Graph anzuzeigen klicken sie auf Graph. (Abbildung-13) Schritt 7: Für weitere Anzeigen klicken sie auf Raumbegrenzung. (Abbildung-14)
