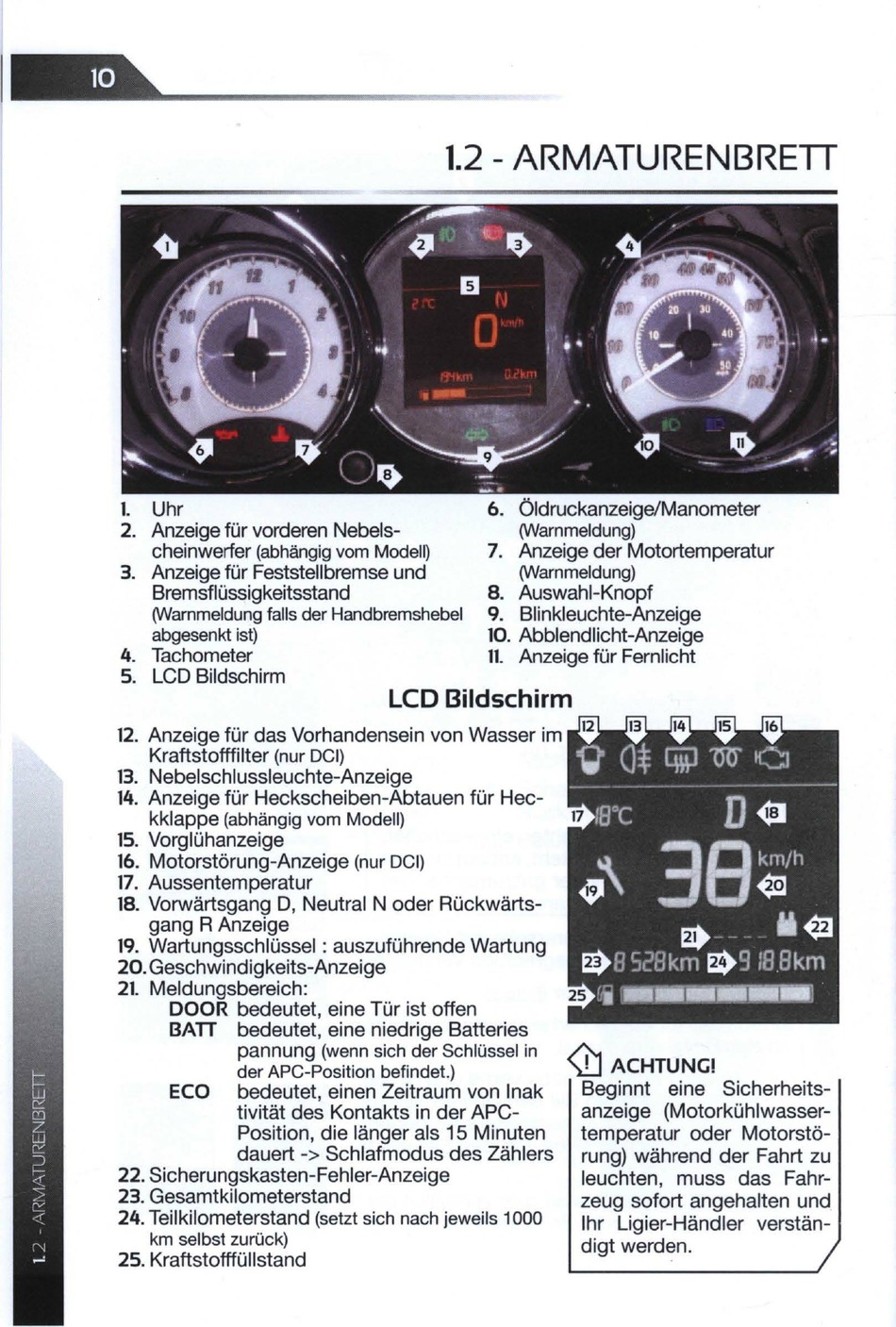

1.2- ARMATURENBREIT
1. Uhr
2. Anzeige für vorderen Nebels-
cheinwerfer (abhängig vom Modell)
6. Öldruckanzeige/Manometer
(Warnmeldung)
7. Anzeige der Motortemperatur
3. Anzeige für Feststellbremse und
Bremsflüssigkeitsstand
(Warnmeldung falls der Handbremshebel
abgesenkt ist)
(Warnmeldung)
8. Auswahl-Knopf
4. Tachometer
9. Blinkleuchte-Anzeige
10. Abblendlicht-Anzeige
11. Anzeige für Fernlicht
5. LCD Bildschirm
LCD Bildschirm
12. Anzeige für das Vorhandensein von Wasser im
Kraftstofffilter (nur DCI)
13. Nebelschlussleuchte-Anzeige
14. Anzeige für Heckscheiben-Abtauen für Hec-
kklappe (abhängig vom Modell)
15. Vorglühanzeige
16.
Motorstörung-Anzeige (nur DCI)
17. Aussentemperatur
18. Vorwärtsgang D, Neutral N oder Rückwärts-
gang R Anzeige
19. Wartungsschlüssel
: auszuführende Wartung
20. Geschwindigkeits-Anzeige
21. Meldungsbereich:
DOOR bedeutet, eine Tür ist offen
BATT bedeutet, eine niedrige Satteries
pannung (wenn sich der Schlüssel in
der APC-Position befindet.)
ECO
bedeutet, einen Zeitraum von lnak
tivität des Kontakts in der APC-
Position, die länger als 15 Minuten
dauert -> Schlafmodus des Zählers
22. Sicherungskasten-Fehler-Anzeige
23. Gesamtkilometerstand
24. Teilkilometerstand (setzt sich nach jeweils 1000
km selbst zurück)
25. Kraftstofffüllstand
• o ~~vv
\/ fe@WC
18°C
D
~
~'
38;h
~ ~~ ~
ei)B
S28km
B)9
188km
'i • •
i . . . . . . .
<b
ACHTUNG!
Beginnt eine Sicherheits-
anzeige (Motorkühlwasser-
temperatur oder Motorstö-
rung) während der Fahrt zu
leuchten, muss das Fahr-
zeug sofort angehalten und
Ihr Ligier-Händler verstän-
digt werden.
