NETGEAR S3300-28X Installationsanleitung

Installationsanleitung
28-Port und 52-Port Gigabit Ethernet Stackable
Smart Managed Pro Switch mit 2 Kupfer-10G- und
2 SFP+-10G-Ports

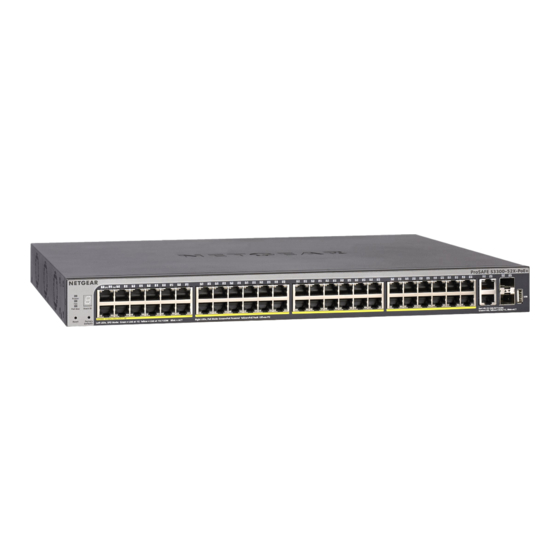

Modelle S3300-28X und S3300-52X
28-Port und 52-Port Gigabit Ethernet PoE+
Stackable Smart Managed Pro Switch mit 24 und
48 PoE+-Ports, 2 Kupfer-10G-Ports und 2 SFP+-
10G-Ports
Modelle S3300-28X-PoE+ und S3300-52X-PoE+
Lieferumfang
• Switch
• Netzkabel
• Rutschfeste Füße zur Aufstellung auf einer Tischplatte
• Rack-Montageset für Rack Installation
• Installationsanleitung
Hinweis: Weitere Informationen zur Installation finden Sie in der Hardware-Installationsanleitung,
die Sie hier herunterladen können: netgear.com/support/.
Anschließen des Switches an Ihr Netzwerk
Hinweis: Wenn Sie im Netzwerk statische IP-Adressen verwenden, konfigurieren Sie zuerst die IP-
Adresse des Switches, bevor Sie den Switch mit einem Netzwerk verbinden. Siehe:
des Switches mit einer statischen IP-Adresse.
1. Schließen Sie Ihre Netzwerkgeräte an die Ports des Switches an.
2. Verbinden Sie einen Port des Switches mit einem Netzwerk-Router, der eine Internetverbindung
bereitstellt.
3. Schalten Sie den Switch ein.
Überprüfen des PoE-Status
PoE+-Leistung wird vom S3300-28X-PoE+ und S3300-52X-PoE+ Switch an allen Ports
bereitgestellt. Der Switch kann an jedem Port bis zu 30 W PoE+ (IEEE 802.3at) liefern, mit
einem PoE-Leistungsbudget von 195 W und 390W über alle aktiven PoE+-Ports.
Die PoE Max-LED zeigt den Status des PoE-Budgets auf dem Switch an:
• Aus: Ausreichend. Mehr als 7 W PoE-Leistung verfügbar.
• Leuchtet gelb: Weniger als 7 W PoE-Leistung verfügbar.
• Gelb blinkend. Mindestens einmal waren in den vergangenen zwei Minuten weniger
als 7 W PoE-Leistung verfügbar.
Erkennung und Registrierung des Switches
Wenn der Switch mit einem WLAN-Router oder Access Point und dem Internet verbunden
ist, können Sie den Switch mithilfe der NETGEAR Insight App in Ihrem Netzwerk erkennen,
ihn bei NETGEAR registrieren und Ihre Garantie aktivieren.
1. Öffnen Sie auf Ihrem Mobilgerät den App Store, suchen Sie nach NETGEAR Insight,
und laden Sie die neueste Version der App herunter.
2. Verbinden Sie Ihr Mobilgerät mit demselben Netzwerk, mit dem der Switch
verbunden ist.
3. Öffnen Sie die NETGEAR Insight App.
4. Wenn Sie kein NETGEAR Konto eingerichtet haben, tippen Sie auf Create NETGEAR
Account (Netgear Konto erstellen), und befolgen Sie die angezeigten Anweisungen.
Konfigurieren
5. Geben Sie die E-Mail-Adresse und das Passwort für Ihr Konto ein, und tippen Sie auf
LOG IN (Anmelden). Nachdem Sie sich bei Ihrem Konto angemeldet haben, wird der
Switch in der Geräteliste angezeigt.
6. Tippen Sie in der oberen rechten Ecke auf +.
7. Verwenden Sie entweder die Kamera Ihres Telefons, um den Barcode für die
Seriennummer auf der Unterseite des Switches zu scannen, oder geben Sie die
Seriennummer ein.
8. Tippen Sie auf Go (Los).
9. Folgen Sie die den Anweisungen auf dem Bildschirm, um Ihren Switch zu einer
Netzwerk-Location hinzuzufügen.
10. Der Switch ist registriert und wurde Ihrem NETGEAR Konto hinzugefügt. Sie können
den Switch jetzt anzeigen und überwachen.
Hinweis: Die Smart Managed Pro Switches des Modelltyps S3300 können nicht mit
Insight verwaltet werden.
