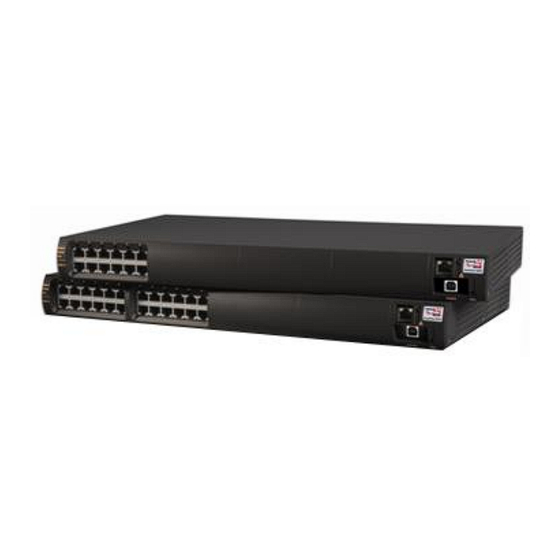

Microsemi PD96XX-Reihe
PD-9606G & PD-9612G
PD-RPS-1000
Benutzerhandbuch
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Microsemi PD-9606G

  • Seite 1 Microsemi PD96XX-Reihe PD-9606G & PD-9612G PD-RPS-1000 Benutzerhandbuch...
  • Seite 2 Haftung für versehentliche Fehler, Ungenauigkeiten, nachfolgende Änderungen oder Auslassungen in den gedruckten Dokumenten übernehmen. Microsemi behält sich das Recht vor, seine Produkte und die in diesem Dokument beschriebenen Spezifikationen jederzeit ohne vorherige Ankündigung zu ändern. Dieses Dokument darf ohne Erlaubnis nicht fotokopiert oder auf sonstige Weise reproduziert werden.
  • Seite 3: Inhaltsverzeichnis

    IDSPAN 4.1 Hintergrundinformationen ..............15 4.2 Überprüfung des Lieferumfangs ............15 4.3 Befestigungswinkel ................16 4.4 Richtlinien für den Einbau ..............17 © Microsemi Corp. Microsemi Seite 3 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 4 8.2 Backup-Stromversorgung ..............28 8.3 Anschlüsse................... 28 8.4 Anschluss der Verbindungskabel für redundante bzw. Backup-Stromversorgung ..............29 8.5 Anzeige von aktiver redundanter bzw. Backup-Stromversorgung ..30 © Microsemi Corp. Microsemi Seite 4 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 5: Allgemeines

     PD-RPS-AAAA: Redundante Stromversorgung, wobei AAAA die verfügbare Leistung in Watt darstellt. Elektrische Konformität Die Geräte der Microsemi 96xxG-Reihe erfüllen die folgenden Standards:  FCC Part 15; Klasse B mit UTP-Verkabelung  EN 55022 (CISPR 22); Klasse B mit UTP-Verkabelung ...
  • Seite 6: Sicherheitshinweise

    Brandgefahr führen. Wenn die auf dem Etikett angegebene Spannung nicht mit der Netzspannung der Steckdose übereinstimmt, schließen Sie das Power over Ethernet Midspan nicht an diese Steckdose an. © Microsemi Corp. Microsemi Seite 6 CPG – PoE BU Ver. B01...
  • Seite 7: Netzkabel

    Dieses Gerät arbeitet unter SELV-Bedingungen (Safety Extra Low Voltage) gemäß EN60950-1/IEC60950-1. Diese Bedingungen sind nur erfüllt, wenn die Geräte, an die dieses Gerät angeschlossen ist, ebenfalls unter SELV-Bedingungen arbeiten. © Microsemi Corp. Microsemi Seite 7 CPG – PoE BU Ver. B01...
  • Seite 8: Netzkabelspekifikationen Nach Ländern

    AWG Nr. 18 Typ SV oder SJ Drei Leiter  Bei den Geräten PD-9612G/ACDC/M und PD-9606G/ACDC/M muss das Netzkabel für Bemessungsstrom von mindestens 13 A ausgelegt sein  Der Anschlussstecker muss geerdet und vom Typ NEMA 5-15P (15 A, 125 V) oder NEMA 6-15P (15 A, 250 V) sein.
  • Seite 9: Über Den Power Over Ethernet Midspan

    Kabel. Durch die Verwendung dieser Geräte wird der Bedarf an Wechselstrom-Steckdosen, unterbrechungsfreien Stromversorgungen (USVs) und Netzteilen in der Nähe von Endgeräten (PDs) verringert. Die Midspans vom Typ PD-9606G/9612G unterstützen 6 bzw.12 Ports in einem 10/100/1000BaseTx Ethernet-Netzwerk über eine Verkabelung der Kategorie 5/5e/6-Verkabelung gemäß TIA/EIA-568. Die Geräte der 96xxG-Familie liefern gemäß...
  • Seite 10: Beschreibung Der 10/100/1000Base-Tx Ports

     2 Adernpaare (Pins 1/2 und 3/6) (10/100Base-T)  Die Geräte der PD-96xxG-Reihe übertragen Gleichstrom über 4 Adernpaare (Pins 4/5, 7/8 und Pins 1/2, 3/6) © Microsemi Corp. Microsemi Seite 10 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 11: Anzeigen

    Der Portstatus wird durch eine zweifarbige LED (grün/gelb) angezeigt: Grün zeigt an, dass das Endgerät (PD) als „Power over  Ethernet-fähig" erkannt wurde, aktiv ist und über vier Adernpaare mit Strom versorgt wird. © Microsemi Corp. Microsemi Seite 11 CPG – PoE BU Ver. B01...
  • Seite 12 Stromversorgung und Sekunde (nur bei angeschlossen funktioniert normal. angeschlossener oder außerhalb Wartungsmaßnahmen Backup- des zulässigen sollten baldmöglichst Stromversorgung) Spannungs- ergriffen werden. bereiches) © Microsemi Corp. Microsemi Seite 12 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 13: Anschlüsse

    Anschlüsse Auf der Frontseite des Midspans befindet sich ein Konsolenport, an den die Benutzer mithilfe eines Standard-USB-Kabels Endgeräte anschließen und Software aufladen können. © Microsemi Corp. Microsemi Seite 13 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 14 3 -2 gezeigt, ist jeder Datenport für alle Datenpins (Pins 1, 2, 3, 6, 4, 5, 7, und 8) als Durchgangsport konfiguriert. Verwenden Sie ausschließlich Kabel der Kategorie 5 oder höher. © Microsemi Corp. Microsemi Seite 14 CPG – PoE BU Ver.
  • Seite 15: Einrichtung Des Power Over Ethernet Midspan

    Überprüfung des Lieferumfangs Öffnen Sie das Paket und überprüfen Sie, ob die folgenden Artikel vorhanden sind:  Power over Ethernet Midspan © Microsemi Corp. Microsemi Seite 15 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 16: Befestigungswinkel

    1. Entfernen Sie die selbstklebenden Gummifüße von der Unterseite. 2. Befestigen Sie die Haltewinkel mit zwei Schrauben pro Seite. Hinweis: Die Schrauben für den Einbau im Rack sind nicht mitgeliefert. © Microsemi Corp. Microsemi Seite 16 CPG – PoE BU Ver.
  • Seite 17: Richtlinien Für Den Einbau

    Zuverlässige Erdung: Stellen Sie beim Einbau der Geräte in ein Rack sicher, dass sämtliche Geräte sicher geerdet sind. Achten Sie insbesondere auf Verbindungen, die keine direkten Verbindungen zu © Microsemi Corp. Microsemi Seite 17 CPG – PoE BU Ver. B01...
  • Seite 18: Anschluss Von Ethernet-Kabeln

    Anzeigen leuchten in der folgenden Reihenfolge: o die Port-LEDs und die Power-LEDs leuchten grün. o die Power-LED bleibt grün; die Port-LEDs erlöschen. Die Ports sind nun für den Normalbetrieb bereit (aktiviert). © Microsemi Corp. Microsemi Seite 18 CPG – PoE BU Ver.
  • Seite 19 Falls eine oder mehrere LEDs nicht leuchten, befolgen Sie die Informationen zur Fehlersuche auf Seite 20. © Microsemi Corp. Microsemi Seite 19 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 20: Fehlersuche

    Ethernet-Kabel zum versorgten Gerät (PD) mit dem entsprechenden Daten-& Strom-Ausgangsport verbunden ist.  die Kabelpaare an ihren entsprechenden Ports angeschlossen sind. © Microsemi Corp. Microsemi Seite 20 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 21: Schritte Zur Fehlersuche

    Problem möglicherweise ein defekter Port oder eine defekte RJ-45-Buchse. 7. Vergewissern Sie sich, dass kein externes Abschaltkommando über das Webmanagement aktiviert wurde. © Microsemi Corp. Microsemi Seite 21 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 22 4. Versuchen Sie, das betreffende Endgerät (PD) an einen anderen Port desselben Midspans oder an einen anderen Midspan anzuschließen. Falls dies gelingt, ist das Problem möglicherweise ein defekter Port oder eine defekte RJ-45-Buchse. © Microsemi Corp. Microsemi Seite 22 CPG – PoE BU Ver. B01...
  • Seite 23: Spezifikationen

    6.2 Umgebungsspezifikationen Betriebstemperatur 0° bis +40°C (32° bis 104°F) Lagertemperatur -20 bis +70°C (-4° bis 158°F) Luftfeuchtigkeit 10 bis 90% (nicht-kondensierend) © Microsemi Corp. Microsemi Seite 23 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 24: Microsemi ' S Power View Pro

    12A max. Eingangsstrom @ 240 VAC 6 A max. Nenn-Ausgangsspannung 50 bis 57 VDC Gesamt-Ausgangsleistung 950 W max Maximale Ausgangsleistung 95 W (PD-96XX-Reihe) pro Port PD-9612G/ACDC/M, PD-9606G/ACDC/M & Parameter PD-RPS-1000 Nenn- 53-57 Eingangsspannung Maximaler 20 A Eingangsstrom © Microsemi Corp.
  • Seite 25: Microsemi' Powerview Pro

    ‎ Elementebene, wie in Abbildung 7 -1 gezeigt. Weitere Informationen finden Sie im Handbuch zum PowerView Web Manager von Microsemi. Abbildung ‎ 7 -1: Verwaltung verteilter Geräte PowerView Pro bietet eine Vielzahl von einzigartigen Funktionen für die Verwaltung der Midspans: ...
  • Seite 26 Überwachung und Konfiguration in Echtzeit mit optischen Statusanzeigen und Alarmen  Multi-Manager-Fähigkeit  Aufzeichnung von Ereignissen und Leistungsdaten  Läuft auf PC-Plattformen mit Windows- Benutzeroberfläche © Microsemi Corp. Microsemi Seite 26 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 27: Redundante Stromversorgung Und

     Backup-Stromversorgung 8.1 Redundante Stromversorgung Die Midspan-Geräte der Serie 96xxG von Microsemi verfügen über einen Modus zur redundanten Stromversorgung. Dieser Modus ermöglicht ein internes Backup der Stromversorgung für zwei miteinander verbundene Midspans und sorgt somit für eine nahtlose Ausfallsicherung dieser beiden Geräte.
  • Seite 28: Backup-Stromversorgung

    Stromversorgung und Steuersignal (RPS COM) in Form einer 15 poligen, 3-reihigen D-Sub-Buchse.  Einen Gleichspannungs-Anschlussblock mit zwei positiven (+) und zwei negativen (-) Anschlüssen. © Microsemi Corp. Microsemi Seite 28 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 29 ‎ Abbildung 8 -2 gezeigt, aus zwei roten Kabeln (+), zwei schwarzen Kabeln (-), und einem gelb/grünen Kabel. 4. Schließen Sie das RPS COM-Kabel an. © Microsemi Corp. Microsemi Seite 29 CPG – PoE BU Ver. B01 One Enterprise Aliso Viejo, CA 92656 USA...
  • Seite 30: Anzeige Von Aktiver Redundanter Bzw. Backup-Stromversorgung

    8.5 Anzeige von aktiver redundanter bzw. Backup- Stromversorgung Informationen zur NMS-Konfiguration finden Sie im Benutzerhandbuch zu PowerView Pro, Katalognummer 06-0051-056. Eine aktive redundante bzw. Backup-Stromversorgung wird im Statusfenster des NMS im Feld © Microsemi Corp. Microsemi Seite 30 CPG – PoE BU Ver. B01...
  • Seite 31 Ausfalls der Stromversorgung. Bei Ausfall der internen Stromversorgung des Gerätes blinkt die grüne Power-LED ein Mal pro Sekunde. Unit Main LED Abbildung ‎ 8 -4: LED-Anzeige auf der Frontseite des PD-96xxG © Microsemi Corp. Microsemi Seite 31 CPG – PoE BU Ver. B01...
  • Seite 32 Verwirkung oder sonst wie, Nutzungsrechte im Rahmen von Urheber- Patent- oder sonstigen Schutzrechten. Eine jede Erlaubnis unter solchen Rechten muss von Microsemi schriftlich bestätigt werden und von einem zuständigen Mitarbeiter unterzeichnet sein. Microsemi behält sich das Recht vor, die Konfiguration, Funktionsweise und Ausführung seiner Produkte jederzeit ohne vorherige Ankündigung zu ändern.
