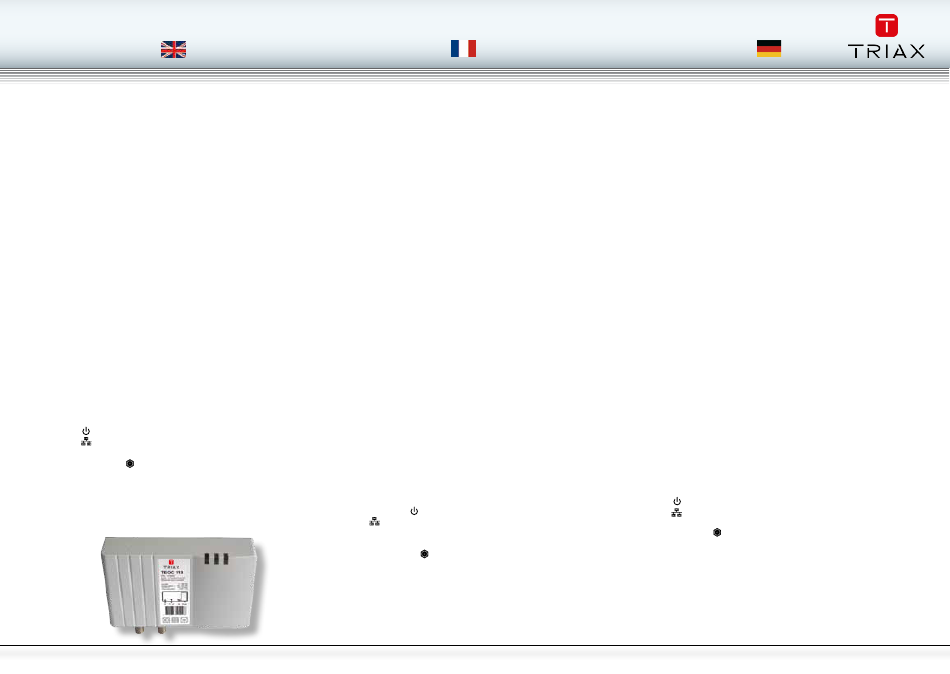

Connecting First Triax TEOC 110 to the Broadband / ADSL router
1. Connect the TEOC 110 to the ADSL/ Broadband router using the sup-
plied Ethernet patch cable to make a connection between a free output
port on the router and the Ethernet socket on the TEOC 110.
2. Make a connection from the point or from the cable carrying the antenna
signal to the connector labeled 'RF' on the TEOC 110.
3. Make a connection from the loop out socket labeled 'RF + @' on the
TEOC 110 to the RF in socket at the back of the TV.
4. Finally insert the power adapter cable into the TEOC 110 and switch
on at the wall.
The Ethernet signal is then modulated onto the coaxial cable and sent to
all others TV outlets available in-house enabling Ethernet to be received
at any other TV aerial point in the home where a TEOC 110 has to be
connected. The technology used in the TEOC 110 (MoCA®) allows the
Ethernet signal to use the same coaxial cable that is delivering a TV pic-
ture to TV outlets.
Connect additional TEOC 110 at other points around the home where
an Ethernet signal is required
1. Connect an RF cable from the wall outlet or from a coaxial cable to the
'RF+@'connector of the TEOC 110. Then make a connection from the 'RF'
socket on the TEOC 110 to the RF in on the back of the TV.
2. Connect the supplied Ethernet patch cable from the TEOC 110 to the
Ethernet Device (Smart TV, Game console, etc.)
3. Finally plug in the power adapter and switch on at the wall.
See section below regarding indicator lights for confirmation of connection
and operation. Once the unit is powered up it will self-configure.
There is no requirement to alter settings on the ADSL router / modem.
Indicator Lights.
Power on
Blue
Network
Green
= 100Mbps,
Orange
= connected to a gigabit Ethernet device.
MoCA® transmission
Orange
= Adapters linked successfully.
Indicator lights will flash while units are connecting and handshaking.
Note.
This system using TEOC 110 cannot be used on Satellite TV systems or
any connection where Satellite signals and terrestrial TV (DVB-T / DVB-S)
are being combined onto the same cable.
This UM is subject to changes
Commencer par raccorder l'adaptateur TEOC 110 au routeur ADSL
1. Raccorder l'adaptateur TEOC 110 à votre routeur ADSL en utilisant le
câble Ethernet fourni en branchant l'une des sorties Ethernet disponible
de votre modem/routeur ADSL à la prise Ethernet du TEOC 110.
2. Raccorder le câble ou le connecteur d'arrivée du signal d'antenne
(depuis la prise d'arrivée ou le répartiteur) au connecteur marqué 'RF' du
TEOC 110.
3. Raccorder la sortie marquée 'RF + @' du TEOC 110 à l'entrée antenne
de votre téléviseur.
4. Enfin brancher la prise jack de l'adaptateur secteur dans l'entrée
d'alimentation du TEOC 110 et ensuite insérer l'adaptateur secteur dans
une prise secteur.
Le signal Ethernet est maintenant modulé sur le câble coaxial et envoyé
vers toutes les prises TV disponibles et raccordées sur le même réseau
coaxial au sein du domicile permettant ainsi un accès Ethernet à tout point
de réception sur lequel vous brancherez un adaptateur TEOC 110.
La technologie utilisée par le TEOC 110 (MoCA®) permet aux signaux
Ethernet de cohabiter avec les signaux TV sur le même câble coaxial.
Brancher un TEOC 110 additionnel à un autre point du domicile là où
le signal Ethernet est souhaité
1. Raccorder un câble coaxial depuis la prise d'arrivée du signal vers le
connecteur marqué 'RF+@'de l'adaptateur TEOC 110. Puis faire un rac-
cordement entre le connecteur marqué 'RF' de l'adaptateur du TEOC 110
et l'entrée antenne de votre téléviseur.
2. Brancher le cordon Ethernet fourni entre le connecteur Ethernet du
TEOC 110 et l'appareil ayant besoin d'une connexion Internet (Smart TV,
Console de jeu, etc.)
3. Enfin brancher la prise jack de l'adaptateur secteur dans l'entrée
d'alimentation du TEOC 110 et ensuite insérer l'adaptateur secteur dans
une prise secteur.
La section ci-dessous vous donnera la raison de l'information pour
laquelle les voyants lumineux (DEL) présents sur le TEOC 110 doivent
ou non être allumés. Une fois l'adaptateur allumé il va se configure de
manière autonome. Il n'y a aucun réglage à effectuer ni sur l'adaptateur
TEOC 110, ni sur votre modem/routeur ADSL.
Voyants lumineux.
Produit en marche
DEL
Réseau
Vert
Orange
Transmission MoCA®
Orange
Les voyants lumineux vont clignoter si les adaptateurs TEOC 110 sont
raccordés à Internet et communiquent entre-eux.
上 盖
黑 色 高 光 面 A B S 机 构1 2 1 1 1 -
12111-B4504
Remarque : L'utilisation des adaptateurs TEOC 110 n'est possible que
导 光 柱
12974-B 4501
P c透 明
黑 色 高 光 面 A B S 机 构1 2 1 1 1 -
上 盖
12111-B4504
sur des câbles coaxiaux qui véhiculent uniquement des signaux terrestres
导 光柱
12974-B 4501
P c透 明
(DVB-T). Ils ne peuvent pas être utilisés sur des câbles coaxiaux qui véhi-
上 盖
12111-B4504
黑 色 高 光 面 A B S 机 构1 2 1 1 1 -
culent des signaux satellites (DVB-S) ou des signaux terrestres et satellite
导 光 柱
12974-B 4501
P c透 明
(DVB-S et DVB-T).
86007-B4503-LF
86007-B4503-LF
PLST T/CVR AY IPJH-2510-Triax (美工)
PLST T/CVR AY IPJH-2510-Triax (美工)
IPJH-2510 Triax
86007-B4503-LF
Bleue
allumée
= 100Mbps
= votre adaptateur est raccordé à une
interface gigabit Ethernet.
= deux adaptateurs TEOC 110 sont appairés.
4 5 0 1
B
4 5 0 1
B
B
4 5 0 1
*
LF
*
LF
上 盖
Anschluss des ersten Triax TEOC 110 an einen Breitband / ADSL Router
1. Verbinden Sie den TEOC 110 mit Ihrem Breitband / ADSL Router durch
das mitgelieferter Ethernet-Kabel. Verbinden Sie den Ethernet Anschluss
am TEOC 110 mit einem freien Port an Ihrem Router.
2. Stellen Sie eine Verbindung her zwischen dem Übergabepunkt oder
dem Kabel das Ihr Antennensignal trägt und dem Anschluss Ihres TEOC
110 der mit 'RF' bezeichnet ist.
3. Stellen Sie eine Verbindung vom Ausgang des TEOC 110 der mit 'RF
+ @' beschriftet ist und dem Antenneneingang Ihres TV Gerätes oder
Receivers her.
4. Zum Schluss verbinden Sie noch das Stromkabel mit dem TEOC 110
und den Stecker mit der Steckdose.
Nun wird das Internet Signal auf das Koaxialkabel moduliert und im ge-
samten Haus an alle anderen Antennensteckdosen verteilt. Das Internet-
signal kann jetzt an jeder Antennensteckdose an der ein TEOC 110 mon-
tiert ist empfangen werden.
Die im TEOC 110 eingesetzte Technologie (MoCA®) ermöglicht es, dass
Internetsignale das gleiche Koaxialkabel benutzten welches schon für
ihren TV Empfang installiert ist.
Anschluss von weiteren TEOC 110 an weitere Orte im Haus an denen
Internet benötigt wird.
1. Verbinden Sie den Ausgang der Antennensteckdose durch ein Ko-
axialkabel mit dem Anschluss 'RF+@' des TEOC 110. Nun stellen eine
Verbindung zwischen dem 'RF' Anschluss am TEOC 110 und dem Anten-
neneingang Ihres TV Gerätes oder Receivers her.
2. Verbinden Sie das mitgelieferte Ethernet-Kabel vom TEOC 110 mit dem
Gerät das ans Internet angeschlossen werden soll (Smart TV, Hybr-
idreceiver, Spielkonsole, etc.)
3. Zum Schluss verbinden Sie noch das Stromkabel mit dem TEOC 110
und den Stecker mit der Steckdose.
Beachten Sie den Hinweis unten zu den Kontrollleuchten bzgl Status der
Verbindung und Funktionsweise. Sobald das Gerät mit Strom versorgt ist
führt es eine Selbstinstallation durch. Es ist deshalb nicht nötig die Einstel-
lungen in Ihrem Breitband / ADSL Router zu verändern
Kontrollleuchten.
Power on
Blue
Netzwerk
Grün
= 100Mbps
Orange
= mit einem Gigabit fähigen Gerät verbunden.
MoCA® Übertragung
Orange
= Die TEOC 110 sind erfolgreich verbunden
Die Hinweisleuchten blinken während die Geräte sich verbinden und
koppeln.
Hinweis.
Dieses System mit den TEOC 110 kann nicht in Verbindung mit einer
Satelliten-Anlage oder einer Anlage die Satelliten und terrestrische TV-
Signale (DVB-S/DVB-T) kombiniert auf einem Kabel überträgt verwendet
werden.
UM TEOC 110 - Vs 2.0 - 08.11.2013
