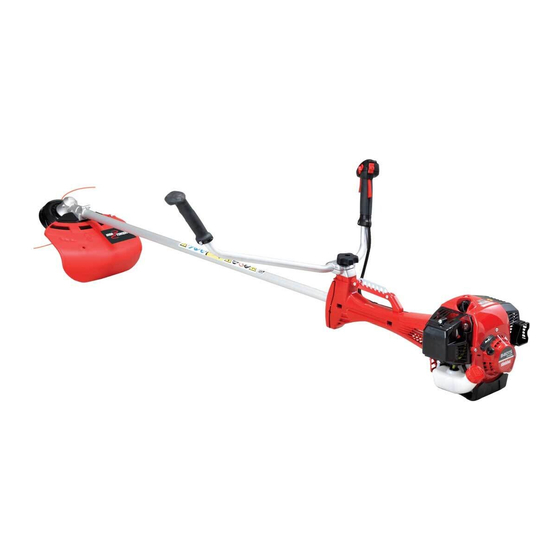

Shindaiwa B410S Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Shindaiwa Anleitungen
  4. Motorsensen
  5. B410S
  6. Bedienungsanleitung

Shindaiwa B410S Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

1????
OPERATOR'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE
SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
RISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE-
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA-VORARE
IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA-TA OSSERVANZA
DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
B410S
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shindaiwa B410S

Inhaltszusammenfassung für Shindaiwa B410S

  • Seite 1 DEUTSCH ITALIANO OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE B410S WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ.
  • Seite 31 1Notes and rear cover MEMORANDUM X750-021501 X750216-5501 2012...
  • Seite 32 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-021501 Printed in Japan 0x0xxxx zzzz ES X750216-5501 © 2012...
  • Seite 33 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION COUPE-HERBE/DÉBROUSS- AILLEUSE B410S AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
  • Seite 62 1Remarques et dos de couverture 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X750-021501 Imprimé au Japon 0x0xxxx zzzz ES X750216-5501 © 2012...
  • Seite 63 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE B410S WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLET- ZUNGEN.
  • Seite 64 Inhalt Sichere Verwendung des Produkts ..................3 Beschreibung........................8 Bevor Sie beginnen ......................9 Packliste ........................9 Zusammenbau....................... 9 U-Griff-Version....................... 9 Ausrichten der Balance....................11 Bereitstellen des Kraftstoffs ..................11 Bedienung des Motors ...................... 13 Starten des Motors ...................... 13 Stoppen des Motors ....................

  • Seite 65: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. Bewahren Sie die Anleitung stets an einem schnell zugänglichen Ort auf.
  • Seite 66 Sichere Verwendung des Produkts WARNUNG Vibration und Kälte Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.

  • Seite 67: Warnhinweise

    Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.
  • Seite 68 Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG" enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.

  • Seite 69: Sicherheitsaufkleber

    Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Sicherheitsaufkleber Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.

  • Seite 70: Beschreibung

    Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der 9. Gashebel Regelt die Motordrehzahl und wird durch den Rotationsachse zu andern. Bediener mit einem Finger betätigt. 2. Schneidvorrichtung 3-Zahn-Messer zum Schneiden 10. Luftfilterabdeckung Deckt den Luftfilter ab. von Gras, Gartenabfällen und Unkraut. 11.

  • Seite 71: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1. Motor und Antriebswellenrohr 8.

  • Seite 72: Montage Des Schutzschilds

    Bevor Sie beginnen Montage des Schutzschilds Befestigen Sie das Schutzschild (A) am Winkelgetriebe und ziehen Sie die 4 Schrauben (B) fest. Montage des Messers WARNUNG Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe. Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist.

  • Seite 73: Ausrichten Der Balance

    Bevor Sie beginnen Ziehen Sie die Mutter mit einem Steckschlüssel (H) fest (gegen den Uhrzeigersinn). Niemals mit voller Kraft anziehen. Das Gewinde der Mutter könnte beschädigt werden. Ausrichten der Balance Einstellen des Schultergurts WARNUNG Dieses Produkt ist für viele verschiedene Körpergrößen ausgelegt, lässt sich aber evtl. nicht für sehr große Personen einstellen.

  • Seite 74: Kraftstoff

    Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und Shindaiwa One 50: 1-Öl. Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank. Kraftstoffversorgung Befüllen Sie den Tank nicht bis zur Einfüllöffnung (A).

  • Seite 75: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln: Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte. Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. Vergewissern Sie sich, dass nirgendwo Kraftstoff austritt.

  • Seite 76: Starten Eines Warmen Motors

    Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
  • Seite 77 Trimmen Trimmen GEFAHR Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen. Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.

  • Seite 78: Trimmen

    Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf. Schnallen Sie den Taillengurt fest. Der Gurt muss eng anliegen. Befestigen Sie das Gerät am Schultergurt. Legen Sie die Schultergurte über beide Schultern, und stellen Sie sie so ein, dass der Verschluss sitzt, wie in der Abbildung gezeigt.

  • Seite 79: Skalpieren Und Kantenschneiden

    Trimmen Winkel zur Wand Schneidgut Schräg gestellte Schneidvorrichtung Winkel zum Boden Mähen Hierbei werden große Grasflächen durch Schwingen des Trimmers in einem horizontalen Bogen gemäht. Arbeiten Sie in gleichmäßigen, ruhigen Bewegungen. Versuchen Sie nicht, das Gras durch Hackbewegungen zu schneiden. Kippen Sie den Nylonfadenkopf so, dass das gemähte Gras von Ihnen weg auf die bereits gemähte Fläche geworfen wird.

  • Seite 80: Einfaches Trimmen Mit Metallmesser

    Trimmen Achten Sie darauf, dass der Nylonfaden nicht mit beschädigtem Zaundraht in Berührung kommt. Durch den Trimmer abgebrochene Drahtstücke können mit hoher Geschwindigkeit durch die Luft geschleudert werden. Einfaches Trimmen mit Metallmesser WARNUNG Befolgen Sie beim Trimmen die folgenden Anweisungen: Vergewissern Sie sich, dass die Befestigungsmutter des Messers fest angezogen ist.
  • Seite 81 Trimmen Unkraut mähen Beim Mähen wird die Schneidvorrichtung in einem horizontalen Bogen geschwungen. Dadurch lassen sich große Bereiche rasch von Gras und Unkraut befreien. Die Sensenmethode eignet sich jedoch nicht zum Mähen von hohem, zähem Unkraut oder holzhaltiger Vegetation. Wenn sich im Messer ein Schößling oder eine Staude verfängt, darf das Gerät nicht als Hebel benutzt werden, um die Pflanze zu entfernen, da die Schneidvorrichtung dadurch beschädigt werden würde.

  • Seite 82: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten: Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.

  • Seite 83: Wartung Und Pflege

    Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Schraube, und entfernen Sie die Luftfilterabdeckung (A). Entfernen Sie den Luftfilter (B) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter durch Abbürsten oder mittels Druckluft. Setzen Sie den Filter wieder ein. Setzen Sie die Abdeckung wieder auf, und ziehen Sie die Schraube an.
  • Seite 84 Wartung und Pflege Wartung des Kühlsystems WICHTIG Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss die Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt. Unter folgenden Umständen kann es zu Überhitzung und Kolbenfressern im Motor kommen: Die Luftzufuhröffnungen sind verstopft.
  • Seite 85 Wartung und Pflege werden. Schmieren der Antriebswelle Überprüfen Sie die Antriebswelle (A) alle 100 Betriebsstunden, und schmieren Sie sie, falls erforderlich. HINWEIS Verwenden Sie ein hochwertiges Lithium-Mehrzweckfett. Winkelgetriebe Bauen Sie den Stopfen (A) und die Ablassschraube (B) aus dem Winkelgetriebe (C). Füllen Sie das Getriebe mit so viel neuem Schmierfett, bis das alte Schmierfett herausgedrückt wird.

  • Seite 86: Einbau Der Schneidvorrichtung Mit Nylonfaden (Option)

    Wartung und Pflege Einbau der Schneidvorrichtung mit Nylonfaden (Option) Es gibt zwei unterschiedliche Schutzschilde: der eine Schutzschild wird ausschließlich zur Verwendung des Nylonfadenkopfes, der andere ausschließlich zur Verwendung von Metallmessern angebracht. Wenn Sie mit dem Nylonfadenkopf arbeiten, verwenden Sie den Schutzschild für den Nylonfadenkopf Lösen Sie die Schraube (A) auf der rechten Seite der Halterung (B) komplett, um das Schutzschild verschieben zu...

  • Seite 87: Auswechseln Des Nylonfadens

    Wartung und Pflege Überprüfen Sie die Abdeckung und den Auslöseknopf auf Abnutzung. Wenn am unteren Bereich des Auslöseknopfs oder in der Nähe des Nylonfadenaustritts ein Spalt zu sehen ist, ersetzen Sie diese Teile umgehend durch neue. Prüfen Sie den Fadenkopf auf Bruch oder Absplitterung. Ersetzen Sie alle Teile, die gebrochen sind oder Absplitterungen aufweisen, umgehend durch neue.
  • Seite 88 Wartung und Pflege Ziehen Sie den Faden aus dem Deckel. Lösen Sie (A) den Faden aus den entsprechenden Schlitzen der Fadenspule, und führen Sie ihn (B) durch die beiden Fadendurchführungen. Fügen Sie Deckel und Gehäuse zusammen. Ordnen Sie (C) die Fadenösen des Deckels über den Aussparungen in der Fadenspule an, und drücken Sie (D) die beiden Stifte des Gehäuses ganz in die Aussparungen der Fadenspule, bis sie fest in die Fenster einrasten.
  • Seite 89 Wartung und Pflege Fehlerbehebung WICHTIG Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen. Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten.

  • Seite 90: Hersteller

    Wartung und Pflege Hersteller: YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN Autorisierter Repräsentant in Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Vereingtes Königreich LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.

  • Seite 91: Technische Daten

    Kraftstoff mit Methylalkohol oder mehr als Öl 10 % Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. ISO-L- EGD-Norm (ISO/CD 13738), JASO FC, FD und Verhältnis shindaiwa One 50: 1-Öl. 50 : 1 (2%) Kraftstoffverbrauch bei maximaler Motorleistung 1,05 Spezifischer Kraftstoffverbrauch maximaler...

  • Seite 92: Konformitätserklärung

    OHME, TOKIO 198-8760 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: RASENTRIMMER/MOTORSENSE Marke: Shindaiwa Typ: B410S Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG * Anforderungen der Richtlinie 2004/108/EG (Verwendung der harmonisierten Norm EN ISO 14982) * Anforderungen der Richtlinie 2010/26/EU * Anforderungen der Richtlinie 2000/14/EG Konformitätsermittlung nach ANHANG V...
  • Seite 93 Gewährleistungs- und Garantiebestimmungen für Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte...
  • Seite 94 1Notizen und hintere Umschlagseite 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-021501 Gedruckt in Japan 0x0xxxx zzzz ES X750216-5501 © 2012...
