Das Wirkprinzip des Systems basiert auf der Leitfähigkeit der
geförderten Medien und arbeitet deshalb nur wenn diese
elektrisch leitfähig sind.
In Abhängigkeit von der Medienviskosität und der
Mischbarkeit mit dem Öl des Antriebsblockes kann es aller-
dings zu einer gewissen Zeitverzögerung zwischen
Manschettenriss und der Erkennung kommen.

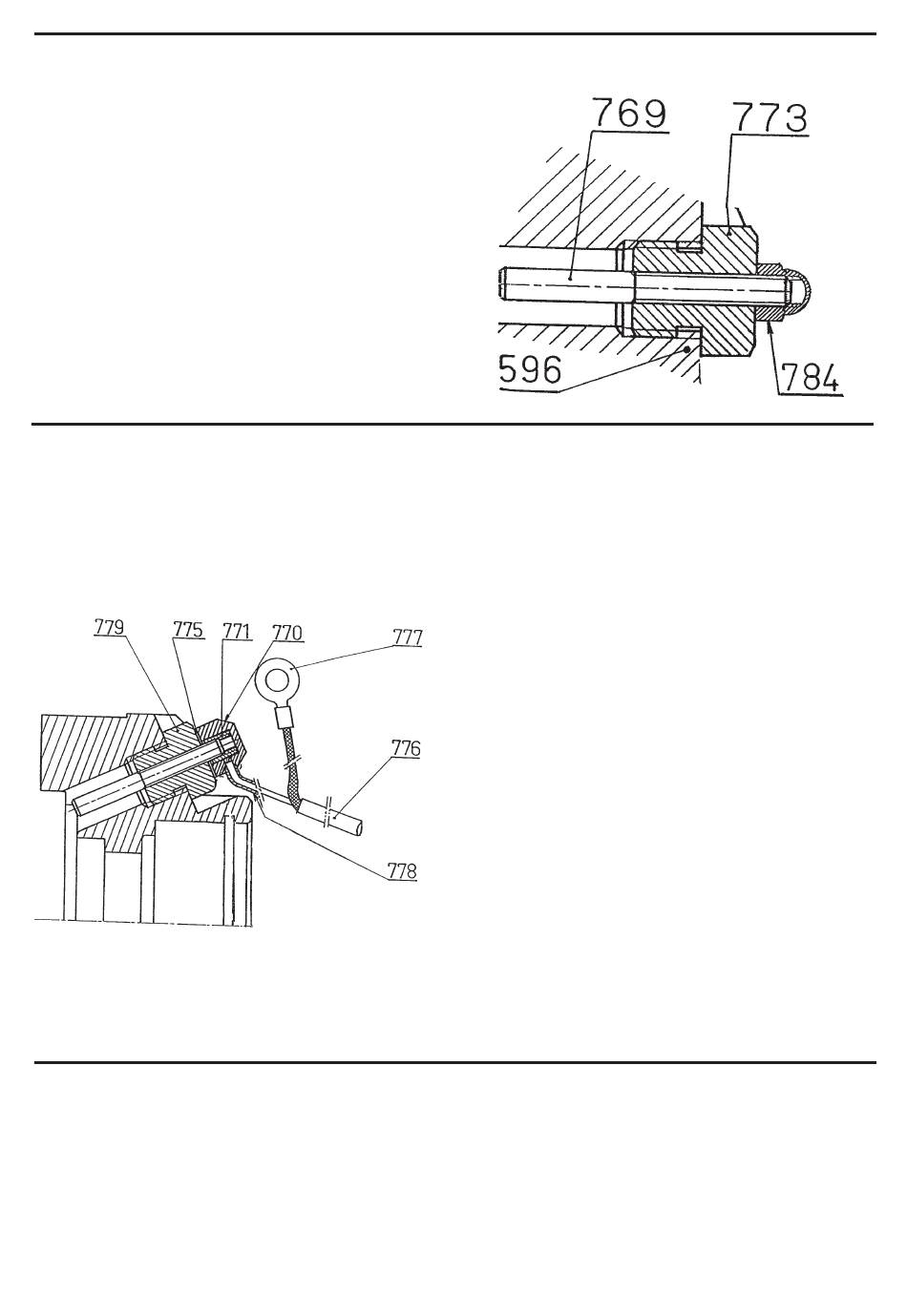

Darstellung des Messfühlers 779 (769 + 773 + 784), auf dem
Antriebsblock 596 montiert.
Der Messfühler 779 ist standardmäßig auf dem Antriebsblock
der S-Pumpen montiert.
Zur Verwendung in nicht-explosionsgefährdeten Räumen.
2. BEFESTIGUNG DES ANSCHLUSSKABELS
Anschlusskabel 780 (770 + 771 + 775 + 776 + 777 + 778 +
783) am Messfühler befestigt.
3. ANSCHLUSS DES AN DER PUMPE BEFESTIGTEN KABELS
Das mit dem Meßfühler verbundene Kabel an der
Abzweigdose anschließen. Mit einem Anschlußkabel die
Abzweigdose mit dem Relais verbinden.
NT 1002-F00 09 16 Antriebsüberwachung
1. SCHNITTZEICHNUNG
AN DEN MESSFÜHLER
für
Serie S g
2/4
2.1 Pumpe S2 oder S6 mit Fuss
• Pumpe vom Pumpenfuss trennen.
• Schutzkappe 784 abschrauben.
• Stopfen 75 mit Dichtung 76 vom Pumpenfuß abschrau-
ben. Durch die freie Bohrung ist das Kabel 780 zu ziehen.
• Kabel durch Dichtung 783 ziehen und auf dem
Pumpenfuss montieren.
• Beim Festschrauben der Dichtung 783 darauf achten,
dass die Anschlußkabel weder gequetscht noch zu
lose befestigt sind.
• Pumpe auf dem Pumpenfuss befestigen.
2.2 Für alle Pumpe S2 - S4 - S6
• Dichtung 775 auf Messfühler montieren. Kunststoff-
mutter 770 nicht zu fest aufschrauben.
• Beim Zuschrauben Kabel nicht beschädigen.
• Die Erdung der Pumpe ist zu sichern, indem der Kabel-
schuh 777 des Erdungskabels mit einer der Schrauben
723 an der Pumpe befestigt wird.
