HEITECH 04003638 Bedienungsanleitung

HEITECH Promotion GmbH

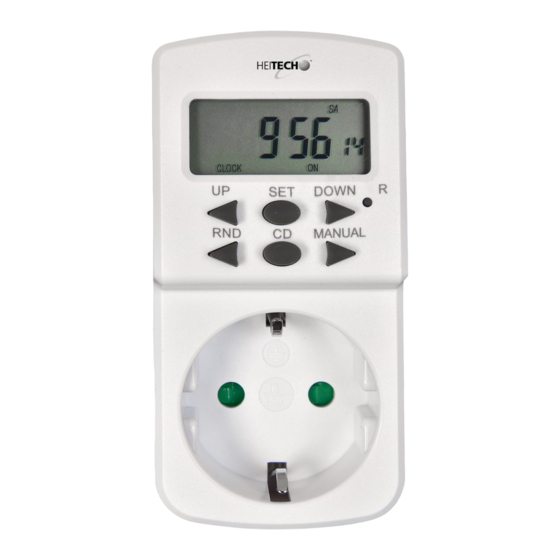

Digitale Mini-Wochen-Zeitschaltuhr
Art.-Nr.: 04003638
Bedienungsanleitung
WICHTIG!
• Spannungsfrei nur bei gezogenem Stecker.
• Nur zur Verwendung in trockenen Räumen!
• Nicht hintereinander stecken.
• Nicht abgedeckt betreiben.
• Bei Beschädigung nicht mehr verwenden.
• Die Steckdose muss nahe der Einrichtung angebracht
und leicht zugänglich sein.
• Aus der Reichweite von Kindern aufbewahren.
• Bitte das Gerät nicht öffnen oder selbst reparieren.
• Vergewissern Sie sich, dass der Stecker eines Gerätes
vollständig in die Zeitschaltuhr eingesteckt wurde.
• Wenn die Zeitschaltuhr gesäubert werden muss, dann
entfernen Sie den Artikel von der Hauptstromversorgung
und wischen Sie das Gerät mit einem trockenen Tuch ab.
• Heizapparate und ähnliche Geräte sollten während der
Inbetriebnahme niemals unbeaufsichtigt sein.
Der Hersteller empfiehlt solche Geräte nicht mit
Zeitschaltuhren zu verbinden.
Technische Daten:
Digitale Mini-Wochen-Zeitschaltuhr
Betriebsspannung: 230V~ / 50Hz
Schutzart: IP20
Max. Belastung 1800Watt
μ
230V~ / 8(1)A
Akkutyp: 1.2V / 40mAh Ni-MH / 100> Std.
Betriebstemperatur -10 ° C bis +40 ° C
10 x AN/AUS Programme mit 1-Minute-Stufeneinteilung
Dieses Bedienungsanleitung ist auch online abrufbar.
BDA_NS_20180706
Tasten-Definition:
1- LCD-Display
2- UP-Taste (Erhöhung des aktuellen
Einstellungswerts/Wechsel Programmiermodus).
3- SET-Taste (Bestätigung des Einstellungswerts
/Einstellung Wochentag und Uhrzeit).
4- DOWN-Taste (Verringerung des aktuellen
Einstellungswerts/Wechsel Programmiermodus).
5- Reset-Taste löscht alle Daten und Eingaben komplett.
6- RND-Taste (Start/ Stopp Zufallmodus)
7- CD-Taste (Start/Stopp Countdown.
8- Manual (AN/AUTO/AUS Wechselt zwischen den
Betriebsmodi der Zeitschaltuhr).
9- Kindersicherung
Erstinbetriebnahme:
- Stecken Sie die Zeitschaltuhr in eine reguläre 230V~ Steckdose.
Laden Sie für ca. 14 Stunden die Akkubatterie auf.
- Löschen Sie alle gegenwärtigen Informationen, indem Sie die R-Taste
mit einem spitzen Gegenstand wie z.B. Kuli oder Bleistift drücken.
Zeiteinstellung (CLOCK):
1- Halten Sie die SET-Taste ca. 2 sek. gedrückt bis die Wochentage-
Anzeige blinkt. Mit DOWN-/UP-Taste heutigen Tag wählen.
2- Drücken Sie weiter die SET-Taste um die jetzige Stunde einzustellen.
Nochmal die SET-Taste drücken um Minuten einzustellen.
INFO: UP und DOWN-Taste drücken bis die aktuelle Stunde oder
Minute angezeigt wird. Beim Einstellen können die Tasten UP,
oder DOWN gedrückt gehalten werden um zügig voran zu zählen.
Um eine falsche Zeit zu korrigieren, bitte den obigen Vorgang
(Punkt 1) wiederholen.
Programmierung:
Sie können bis zu 10 Programme (1 –10) mit separaten Ein- (ON) und
Ausschaltzeiten (OFF) programmieren, zu denen das angeschlossene
Endgerät ein- bzw. ausgeschaltet wird.
Erste Programmeinstellungen:
ON
Einstellung der Einschaltzeit (1 ):
1. Drücken Sie kurz die UP-Taste. Das
ON
LCD-Display zeigt 1 . Die erste Einschalt-
zeit kann jetzt vorgenommen werden.
2. Drücken Sie die SET-Taste um den
Wochentag oder den Wochentage-
Block einzustellen. (Drücken Sie UP/DOWN
um den/die gewünchte(n) Tag/e auszuwählen.)
3. Drücken Sie nun erneut die SET-Taste. Stellen Sie nun die Stunde ein.
(Drücken Sie die UP/DOWN Taste um die gewünschte Stunde
auszuwählen.)
4. Drücken Sie nochmal die SET-Taste um Minuten einzustellen.
(Drücken Sie die UP/DOWN Taste um die gewünschten Minuten
auszuwählen.)
5. Drücken Sie nun erneut die SET-Taste.
6. Nun drücken Sie die UP-Taste. Das LCD-Display zeigt 1
Für die OFF (Aus) Einstellung oben beschriebene Einstellung
(Punkt 2 bis Punkt 5) wiederhollen.
7. Drücken Sie wieder die SET-Taste um die erste OFF (Aus) Einstellung
zu beenden und nehmen Sie nun die zweite ON (AN) Einstellung vor.
Wiederholen Sie Punkt 1 und 6 um die restlichen Einstellungen zu
programmieren.
8. Drücken Sie die UP- und DOWN-Taste gleichzeitig, um den
S01
Programmiermodus zu verlassen und zum CLOCK-Modus
zurückzukehren.
1
Wichtig:
5
2
Bitte achten Sie bei der Programmierung der Zeiteinstellung auf die
R
UP SET DOWN
4
3
genaue Eingabe der Wochentage!
RND CD MANUAL
6 8
7
BEISPIEL:
Einstellung Einschaltzeit (ON) um 17:15 Uhr und Ausschaltzeit
9
(OFF) um 22:30 Uhr täglich (Montag bis Sonntag).
a. Drücken Sie kurz auf die UP-Taste. Die LCD zeigt 1
die SET-Taste und dann mit der UP/DOWN-Taste wählen Sie einen/
mehrere Wochentag/e "MO, TU, WE, TH, FR, SA und SU".
b. Drücken Sie die SET-Taste und stellen Sie mit UP/DOWN 17:00 Uhr
ein.
c. Wenn Sie die SET-Taste erneut drücken, können Sie auch die Minuten
einstellen.
d. Drücken Sie Set-Taste und dann die UP-Taste. Die LCD zeigt 1
Wiederholen Sie Punkt a bis Punkt b bis c die LCD 22:30 Uhr anzeigt.
f. UP und DOWN-Taste drücken bis die aktuelle Stunde oder Minute
angezeigt wird.
g. Jetzt ist die Zeitschaltuhr bereit zum Einsatz. Stellen Sie Zeitschaltuhr
auf Betriebsmodus Auto.
Betriebsmodus AUTO/ON/OFF (AUTO/AN/AUS):
Auto: Das angeschlossene Endgerät wird zu den eingestellten
Zeiten ein- und ausgeschaltet.
ON (AN): Das angeschlossene Endgerät bleibt dauerhaft eingeschaltet.
Eingestellte Programme werden nicht ausgeführt.
OFF(AUS): Das angeschlossene Endgerät bleibt dauerhaft
ausgeschaltet. Eingestellte Programme werden nicht
ausgeführt.
- Betriebsmodi können während Programmeinstellungen nicht geändert
werden.
Anzeige Programm gültig für - Drücken Sie die MANUAL-Taste um wieder auf die gewünschte
Einstellung zurückgreifen zu können.
MO Montag
- Wenn AUTO ausgewählt wurde, funktioniert die Zeitschaltuhr gemäß
TU Dienstag
den eingegebenen Programmen.
WE Mittwoch
- Im MANUAL ON (AN) oder MANUAL OFF (AUS) Modus werden alle
TH Donnerstag
Programme ignoriert und das Gerät funktioniert nicht.
FR Freitag
- Wenn der Modus von MANUAL ON zu AUTO wechselt, dann wird das
SA Samstag
SU Sonntag
Gerät die Einstellungen von MANUAL ON bis zur nächsten Eingabe
beibehalten.
RANDOM-Funktion (R):
1. Drücken Sie die RND-Taste. Die LCD zeigt „R" (RANDOM) an.
Die RANDOM-Funktion ist aktiviert.
2. Wenn diese Funktion ausgewhält ist (R), werden die Einstellungen
ausgeführt mit einem Zufallsvorlauf von 10-31 Minuten zwischen 18:00
Uhr und 06:00 Uhr.
3. Drücken Sie erneut die RANDOM-Taste um diese Funktion zu löschen.
Die RANDOM Funktion kann während einer Programmeinstellung
.
OFF
nicht eingegeben werden.
4. Die RANDOM Funktion kann nur im AUTO Modus zwischen 18:00 Uhr
und 06:00 Uhr ausgeführt werden.
CD (Countdown):
Sie können einen Countdown einstellen, nach dessen Ablauf das
angeschlossene Endgerät ein- bzw. ausgeschaltet wird.
S02
ON
. Drücken Sie
OFF.
S03
