Inhaltszusammenfassung für Carel PlantVisorPRO
-
Seite 1: Plantvisorpro

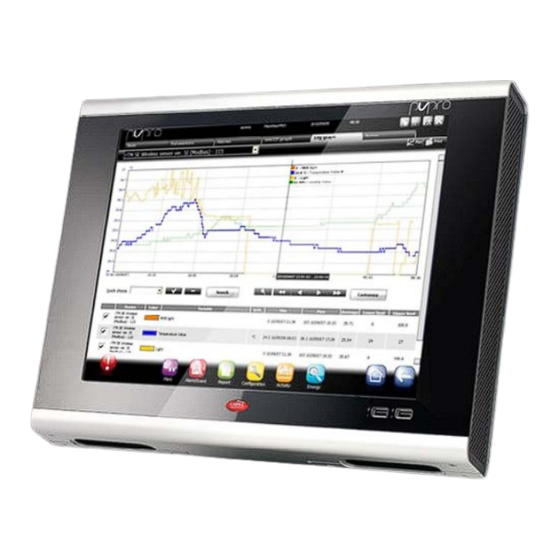

PlantVisorPRO Anlagenüberwachung Kurzanleitung I n t e g r a t e d C o n t r o l S o l u t i o n s & E n e r g y S a v i n g s... - Seite 2 +040000083 – Ver. 2.0– 14.09.2010...
-
Seite 3: Inhaltsverzeichnis
1. Einführung Ziele der Kurzanleitung..........5 Anmerkungen ............... 5 2. Legende 3. Fertigstellung der Installation Die Installation von PlantVisorPRO fertigstellen6 PlantVisorPRO für den Web-Zugriff freigeben... 8 Computerverwaltung Benutzerkontensteuerung schützen ....9 4. Konfiguration der Anlage Schnellkonfigurations-Assistent......10 Geräte online setzen..........16 Gerätekonfiguration personalisieren....18 Die Konfiguration auf Geräte desselben Typs... - Seite 4 +040000083 – Ver. 2.0– 14.09.2010...
-
Seite 5: Einführung
Einrichtung der System- und PlantVisorPRO-Benutzer; zur Aktivierung von guardianPRO für eine höhere Überwachungssicherheit; zur Personalisierung der PlantVisorPRO-Fenster. Anmerkungen Für die Details zu jedem Verfahren siehe die Online-Hilfe von PlantVisorPRO und die Suchmaschine für zusätzliche Informationen zum Themenschwerpunkt. +040000083 – Ver. 2.0– 14.09.2010... -
Seite 6: Legende
Beachtung Schäden am Gerät oder an den damit verbundenen Vorrichtungen hervorrufen kann. 3. FERTIGSTELLUNG DER INSTALLATION Die Installation von PlantVisorPRO fertigstellen Die Installation des Gerätes muss vor dem Start des Konfigurationsverfahrens korrekt abgeschlossen werden. Alle Anleitungen des Assistenten befolgen und alle geforderten Informationen eingeben. - Seite 7 Das Passwort für den Systemzugriff eingeben. Nach abgeschlossener Installation erscheint Fenster PlantVisorPRO Shell; PlantVisorPRO startet automatisch. Im Login-Fenster das Administrator-Passwort wählen. öffnet sich Startseite Konfigurationsassistenten PlantVisorPRO. +040000083 – Ver. 2.0– 14.09.2010...
-
Seite 8: Plantvisorpro Für Den Web-Zugriff Freigeben
PlantVisorPRO für den Web-Zugriff freigeben Die PlantVisorPRO-Seiten können von Remote-Benutzern über eine einfache Internet-Verbindung mit Internet Explorer und mit der statischen IP-Nummer des Rechners, auf dem PlantVisorPRO installiert ist, geladen werden. PlantVisorPRO Shell Konfiguration. Die geforderten Informationen eingeben. In der Netzwerk-Firewall den Port 443 für den HTTPS-Zugriff öffnen. -
Seite 9: Computerverwaltung Und Benutzerkontensteuerung Schützen
Computerverwaltung und Benutzerkontensteuerung schützen NB: Die Systemkonten dienen ausschließlich dem Zugriff auf die obgenannten Funktionen. Zur Konfiguration der Programmkonten, d. h. zur Festlegung der Zugangsberechtigungen für die PlantVisorPRO-Benutzer siehe die Funktion Benutzerkonfiguration. PlantVisorPRO Shell Benutzerverwaltung können Passwörter und Zugangsberechtigungen geändert werden. -
Seite 10: Konfiguration Der Anlage
Konfiguration Schnellkonfigurations-Assistent können die Basiseinstellungen von Im Menü PlantVisorPRO in einem einfachen Verfahren in sechs Schritten konfiguriert werden. Um den Schnellkonfigurations-Assistent nicht mehr als Startseite anzuzeigen, das entsprechende Kästchen anklicken. Das assistierte Verfahren wird mit Klick auf Start gestartet, mit Klick auf Exit verlassen. - Seite 11 Registrierung des Produktes PlantVisorPRO ist lizenzgeschützt. Die Testversion ist für eine Dauer von 30 Tagen ab ihrer Installation gültig. Für die Freischaltung der Lizenz den Produktschlüssel eingeben, der auf der CAREL-Webseite über das Anfrageformular eingeholt werden kann. Die Seriennummer der CAREL-Etikette auf der Unterseite von PlantVisorPRO notieren.
- Seite 12 Auf dieser Seite kann eine serielle Leitung eingerichtet, geändert und entfernt werden. Zur Konfiguration einer seriellen Leitung die Verbindungseigenschaften und die zugehörigen Geräte wählen. Im Fall einer seriellen Leitung mit Carel-Protokoll können die angeschlossenen Geräte automatisch erfasst werden. Für Details zur Konfiguration siehe den Absatz „Geräte online setzen“.
- Seite 13 Einstellung der Parameter Diese Seite ermöglicht die Schnellkonfiguration der angeschlossenen Geräte durch die Wahl einer Vorkonfiguration für die entsprechende Anwendung und durch die Einstellung der Hauptparameter der Steuerung. Für alle nicht hier konfigurierten Parameter werden werkseitig konfigurierten Werte des Gerätes übernommen. Zur Anwendung der eingestellten Konfiguration auf ... drücken. Alarmmanagement und E/A-Konfiguration Diese Seite lässt die Alarmmeldungen und den Übertragungskanal konfigurieren.
- Seite 14 HACCP-Berichtkonfiguration Zum Archivieren, Drucken und/oder Senden des HACCP-Berichtes per Mail. +040000083 – Ver. 2.0– 14.09.2010...
- Seite 15 GuardianPRO-Konfiguration Auf dieser Seite kann die Sicherheitsebene der Anlage erhöht werden, indem die Störungsmeldungen des Supervisors und die verwendeten Übertragungskanäle konfiguriert werden. Für weitere Details siehe den Absatz „GuardianPRO konfigurieren“. +040000083 – Ver. 2.0– 14.09.2010...
-
Seite 16: Geräte Online Setzen
Geräte online setzen Nach der Hardware-Installation müssen die Geräte online gesetzt werden, damit PlantVisorPRO die an die seriellen Ports angeschlossenen Geräte erkennen kann. Nach dem Online-Setzen kann der Zustand jedes Gerätes bereits auf der Detailseite überprüft und kann die Anlagenkonfiguration fortgesetzt werden. - Seite 17 Das gesamte Verfahren für die anderen Leitungen wiederholen. Installation Global erscheint die Liste aller Feldgeräte. In der Spalte Status den Zustand der Geräte überprüfen: (Grün): Gerät angeschlossen eingeschaltet. (Schwarz): Gerät nicht angeschlossen. (Hellblau): Gerät angeschlossen, aber deaktiviert. (Rot): Gerät in Alarm. ...
-
Seite 18: Gerätekonfiguration Personalisieren
Gerätekonfiguration personalisieren CAREL-Standard-Online-Geräte sind bereits vorkonfiguriert. Die Default-Konfiguration sieht das Management der Alarme, Datenspeicher, der zu überwachenden Variablen auf der Hauptseite und der HAPPC- und Speicherdiagramme vor. Ein Nicht-Standard-Gerät besitzt die während der Modell- Erstellung über den Device Creator eingestellte Konfiguration. - Seite 19 Die Seite öffnen, anschließend die Seite Speicherkonfiguration. aufzuzeichnenden Variablen doppelklicken Aufzeichnungsmodalitäten für die Speicher einstellen. Auf Speichern klicken: Die Konfiguration ist gespeichert, aber noch nicht aktiviert. Die Seite Hauptvariablen öffnen. 10. In Tabelle Fühler, Status, Eingänge/Ausgänge wählen, ob die Variable und in welcher Sektion der Seite (Status- Sektion, Fühler-Sektion, allgemeine Sektion) sie visualisiert werden soll.
-
Seite 20: Die Konfiguration Auf Geräte Desselben Typs Übertragen
Die Konfiguration auf Geräte desselben Typs übertragen Die Konfiguration des als „Muster“ gewählten Gerätes kann auf ähnliche Geräte übertragen werden. Damit wird bei der Konfiguration komplexer Anlagen Zeit gespart. Konfiguration Anlagenkonfiguration Konfiguration kopieren das personalisierte Gerät, die zu übertragenden Konfigurationen und die Zielgeräte wählen. -
Seite 21: Details Eines Gerätes Anzeigen
Details eines Gerätes anzeigen Die personalisierte Konfiguration kann nach dem Neustart des PlantVisorPRO-Motors überprüft werden. Die nötige Zeit (je nach Aufzeichnungsfrequenz) für die Anzeige der aufgezeichneten Daten (bspw. Diagramm) abwarten. Installation Geräte auf das konfigurierte Gerät klicken. erscheint Hauptseite Gerätedetails. - Seite 22 Seiten HACCP-Diagramm Speicherdiagramm arbeiten auf dieselbe Weise. Auf der Seite Speicherdiagramm erscheint Falle Standard-Geräten Diagrammbereich mit eventuellen, bereits laufenden Aufzeichnungen. Unter Diagramm erscheint Liste aufgezeichneten Variablen. Die Variablen mit angeklicktem Kontrollkästchen sind Diagramm enthalten. NB: Um eine aufgezeichnete Variable zur Liste hinzuzufügen, Seite Speicherkonfiguration...
-
Seite 23: Parametrische Steuerungen Programmieren
Parametrische Steuerungen programmieren Die Parameterwerte der parametrischen Steuerungen können auf einem einzigen Gerät geändert und auf Geräte desselben Modells übertragen werden. Installation Global auf das Gerät doppelklicken. Es erscheint die Seite mit den Gerätedetails: Auf die Seite Parameter klicken. Es erscheint die Seite, auf der alle für das Gerät vorgesehenen... -
Seite 24: Zugangsprofile Und Benutzer Einrichten
Zugangsprofile und Benutzer einrichten Für den Zugang zu PlantVisorPRO durch verschiedene Benutzer muss für jeden Benutzer ein Benutzerkonto eingerichtet werden. Der Benutzer eines Profils hat zu bestimmten Funktionen (Lese- oder Lese-/Schreibfunktionen) und zu bestimmten Gerätegruppen Zugang. Es empfiehlt sich, die bereits verfügbaren Profile für Benutzer, Service und Installateur zu benutzen. -
Seite 25: Bericht-Modelle Erstellen
Bericht-Modelle erstellen Für ein Bild des Anlagenzustandes oder Anlagenbetriebs können Berichte der aufgezeichneten Variablen oder HACCP-Variablen gedruckt und/oder exportiert werden. Berichte können unmittelbar oder automatisch in regelmäßigen Abständen gedruckt werden. In beiden Fällen ist zuerst ein Bericht-Modell zu erstellen. Das Modell legt den entsprechenden Zeitraum (Echtzeit oder ein bestimmtes Intervall), die Datenerfassungsfrequenz (nur für periodische Berichte) und die zu druckenden/exportierenden Variablen fest. - Seite 26 Um einen Bericht manuell anzufordern, die Seite Bericht öffnen und das Modell wählen. Handelt es sich nicht um einen Sofortbericht, können die Frequenz und der gewünschte Zeitraum geändert werden. Auf Drucken klicken. +040000083 – Ver. 2.0– 14.09.2010...
-
Seite 27: Konfiguration Der Tätigkeiten Bei Alarm/Ereignis Oder Der Geplanten Tätigkeiten
TÄTIGKEITEN Kanäle für die Meldungen per Fax, SMS, E-Mail und Relais konfigurieren PlantVisorPRO kann Wartungstechnikern oder Anlagenverantwortlichen eventuelle Alarme/Ereignisse oder die Ausführung von geplanten Tätigkeiten melden. Hierzu müssen die Nachrichtenempfänger festgelegt und die Kanäle für die Sendung von Fax-, SMS-Nachrichten und E-Mails konfiguriert werden. Außerdem können Feldrelais beim Auslösen eines Alarms angeregt oder deaktiviert werden. - Seite 28 Konfiguration E/A- Gerätekonfiguration E-Mail: die Sendemodalitäten; einen oder mehrere E-Mail- Empfänger definieren. Auf Speichern klicken. Konfiguration E/A- Gerätekonfiguration Relais für jedes Relais: Wert Anregungssignals; den Reset-Typ und die Dauer bei zeitgesteuertem Reset definieren. Auf Speichern klicken. Für interne Relais ist die Konfiguration des aktiven Status aus den Safe-Mode eingestellt (automatische Aktivierung bei Stromausfall).
-
Seite 29: Tätigkeiten Des Systems Beim Auftreten Von Alarmen/Ereignissen Festlegen
Tätigkeiten des Systems beim Auftreten von Alarmen/Ereignissen festlegen In PlantVisorPRO kann festgelegt werden, wie das System auf eine bestimmte Anlagensituation automatisch reagieren soll. Zur Konfiguration dieser Reaktion muss eine Regel erstellt werden. Die Regel besteht aus den folgenden Elementen: Aktion, welche die Reaktion des Systems angibt (Sendung einer SMS-, Fax-Nachricht, E-Mail, Anregung eines Relais, Änderung einer Variable, Öffnung eines Fensters, Druck eines Berichts... - Seite 30 Tätigkeiten Alarm-/Ereignis- Management Zeitspannen den Namen des Kalenders eingeben (bspw. „Wöchentlich, Mo-Fr, Täglich“) sowie die Wochentage und einen Zeitraum (Startzeit<Endzeit) wählen, in dem die Zeitspanne aktiviert werden soll. klicken, um die Zeitspanne hinzuzufügen. 10. Das Verfahren wiederholen, alle gewünschten Zeitspannen hinzuzufügen. 11.
- Seite 31 Nachricht, dass der Motor neu gestartet werden muss, und der direkte Befehl für den Neustart. Das bedeutet, dass PlantVisorPRO Aktivierung der Änderungen neu zu starten ist. NB: Zur Erstellung einer einzigen Regel für alle Alarmbedingungen der Anlage Alle Alarme wählen.
-
Seite 32: Periodische Tätigkeiten Festlegen
25. Den Motor neu starten. Periodische Tätigkeiten festlegen In PlantVisorPRO kann eine periodisch auszuführende Tätigkeit geplant werden. Hierzu muss eine Regel erstellt werden. Die Regel besteht aus den folgenden Elementen: Aktion, welche die auszuführende Tätigkeit angibt (Sendung einer SMS-, Fax-Nachricht, E-Mail, Anregung eines Relais, Änderung einer Variable, Druck eines Berichts, Anruf eines Remote-... - Seite 33 Auf die Aktion doppelklicken: Es öffnet sich die Seite mit den möglichen Aktionen. Die gewünschte Seite öffnen (bspw. für den periodischen Druck eines Berichts die Seite Bericht öffnen, das Bericht-Modell wählen und speichern). NB: Um ein Lebenssignal zu konfigurieren, eine periodische Aktion festlegen, die an einen Empfänger im Adressbuch gesendet werden soll.
-
Seite 34: Anlagenkalender
Tätigkeiten Geplante Tätigkeiten Regeln den Namen der Regel eingeben (bspw.: „Tagesbericht über Verbrauchsdaten“). Die Zeitspanne wählen, in der die Tätigkeit ausgeführt werden soll (bspw.: „Jeden Morgen“). 10. Die Aktion wählen (bspw.: „Bericht über Verbrauchsdaten“). 11. Die Regel freigeben. 12. - Seite 35 Nach Abschluss der Konfiguration auf Speichern drücken. NB: Zur Übertragung der Konfiguration eines Tages auf andere Wochentage auf „Quelltags“ und auf der „Zieltage“ drücken. NB: Zur Konfiguration einer Sonderplanung für Tätigkeiten einen einzelnen Tag in Geplante Tätigkeiten Ausnahmen den Sondertag angeben und konfigurieren.
-
Seite 36: Erhöhung Der Sicherheit
Die Sicherheit der Anlagenüberwachung wird vom Anwendungsprogramm guardianPRO gewährleistet, das parallel zu PlantVisorPRO arbeitet und dessen Funktionstüchtigkeit überwacht. Das Programm meldet über privilegierte Meldekanäle, ob alle konfigurierten Peripheriegeräte aktiv sind und ob der PC besonderen Belastungen ausgesetzt ist. Durch eine entsprechende Konfiguration kann außerdem gemeldet werden, ob Alarme mit bestimmter Priorität innerhalb einer bestimmten Zeit quittiert... - Seite 37 wird empfohlen, Überwachungsmeldungen von guardianPRO auf allen verfügbaren Meldekanälen zu aktivieren. NB: Zur Konfiguration der Kriterien der Alarmkontrolle in Konfiguration Anlagenkonfiguration Alarmsicherheit für jede Alarmpriorität wählen, ob die Alarme von den berechtigten Benutzern quittiert werden dürfen und für wie lange die Alarme aktiv bleiben dürfen (nicht resettiert und nicht quittiert), ohne dass guardianPRO eine Nachricht sendet.
-
Seite 38: Personalisierung Der Plantvisorpro- Schnittstelle
7. PERSONALISIERUNG DER PLANTVISORPRO- SCHNITTSTELLE Der Typ der Startseite, der Hintergrund der Logon-Seite, der Logo und die Höchstdauer einer Sitzung können geändert werden. Konfiguration Systemseiten Persönliche Einstellungen die folgenden Optionen einstellen: Bild der Logon-Seite ändern. Logo auf Seitenkopf ändern. - Seite 39 Anmerkungen: +040000083 – Ver. 2.0– 14.09.2010...
- Seite 40 Agenzia / Agency CAREL S.p.A. Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 Fax (+39) 049.9716600 http://www.carel.com - e-mail: carel@carel.com...
