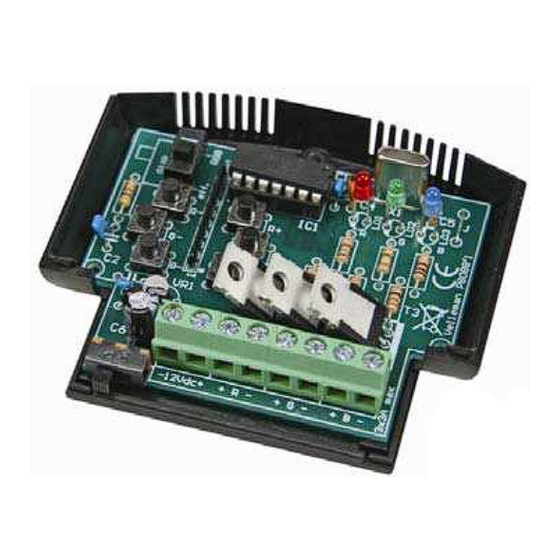

Velleman Modules VM146 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
RGB CONTROLLER
RGB controller
RGB controller
Contrôleur RGB
RGB controller
Controlador RGB
VM146
4
11
18
25
32

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Velleman Modules VM146

  • Seite 1 RGB CONTROLLER VM146 RGB controller RGB controller Contrôleur RGB RGB controller Controlador RGB...
  • Seite 2 On/off switch Mode switch. Select between ‘RGB’- and ‘Effect’-mode ‘RGB’-mode: Red, Green and Blue output levels can be individually adjusted by means of the up/down buttons ‘Effect’-mode: Allows to choose between 11 built-in effects Output indicator leds. Power supply connector. RED output (3A DC max.) GREEN output (3A DC max.) BLUE output (3A DC max.)
  • Seite 3 Interrupteur marche/arrêt Interruptor ON/OFF Sélecteur de mode : sélectionnez entre les modes " RGB " et " Effet " Selector de modo: seleccione entre los modos "RGB" y "Effet" Mode " RGB " : réglage séparée de l’intensité des sorties rouge, vert Modo "RGB": ajuste por separado del nivel de la intensidad de las salidas et bleu à...
  • Seite 4 Warnings and contents Thank you for purchasing this module. Please read the instructions carefully to ensure correct and safe use of this device. READ THE OPERATING AND MAINTENANCE INSTRUCTIONS IN THIS USER’S GUIDE CAREFULLY. WARRANTY This product is guaranteed against defects in components and construction from the moment it is purchased and for a period of TWO YEAR starting from the date of sale.

  • Seite 5: Specifications & Features

    Specifications & features SPECIFICATIONS & FEATURES Ideal for use with flexible LED light lights strips, ex. RGB Led. (ordernr. LDB1-HS3027AC) Features: suited for both incandescent bulbs and LEDs up-down level adjust for each output hard transition effects : runnning light, Strobo, Colour loops, etc... smooth fade effects : colour change, flame effect, random colours, slow off etc...
  • Seite 6 Connection CONNECTION Incandescent lightbulb or halogen lightbulb: connect the lightbulb to the output R, G or B. Polarity is not important. 3A /channel max (36W@12V). 12VDC Launch Microsoft Office Outlook.lnk LED-strip with common anode (+) : Connect the common anode to the (+) of the 12VDC power supply. Connect the cathode (-) of each colour to the (-) of R,G or B on the K8088.
  • Seite 7 Connection LED: LEDs require a series resistor (R4, R5 or R6) Determine led voltage drop (Check manufacturer datasheet). Rule of thumb: red: 1.7V, green: 2V, blue: 3...4V Next, check required LED current. Example: 12VDC Red LED, 1.7V drop, required current: 20mA Resistor calculation: (12V-1.7V) / 0.020 = 515 ohm (choose nearest value, e.g.
  • Seite 8 RGB-mode (mode switch into position ‘RGB’) This mode allows you to compose a desired colour by adjusting the level of each channel. RED-level down RED-level up GREEN-level down GREEN-level up BLUE-level down BLUE-level up Memory: Once you have composed a colour, you can store it in memory by flipping the mode switch to ‘eff'. Next time, when you turn on the controller with the slide switch set to ‘RGB’, it will revert to the colour you’ve composed.
  • Seite 9 Effect # Description Select a static colour by means of buttons (12) and (13). Static colours Colours: Red - Green - Red/Green - Blue - Red/Blue - Green/Blue - Red/Green/Blue Sequenced colours Same as above, but automatically sequenced Sequenced primary colours Red - Green - Blue sequencer Colour fade Fade Red-Green-Blue-Red...

  • Seite 10: Safety Instructions

    Facilitate the operation of the device by familiarising yourself with its adjustments and indications. Velleman modules are not suitable for use or as part of life support systems, or systems that might create hazardous situations of kind. Repair under warranty is only possible with date and proof of purchase.
  • Seite 11 Waarschuwingen en inhoud Hartelijk dank voor de aanschaf van deze module. Lees de gebruiksaanwijzing aandachtig, zodat u het apparaat op de juiste manier gebruikt. LEES DE GEBRUIKS - EN ONDERHOUDSAANWIJZINGEN VAN DE HANDLEIDING ZORGVULDIG DOOR. WAARBORG Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van TWEE JAAR vanaf de aankoop.

  • Seite 12: Specificaties

    Eigenschappen en technische gegevens EIGENSCHAPPEN & TECHNISCHE GEGEVENS Uiterst geschikt voor gebruik met de flexibele ledstrips zoals de RGB LED strip (ordernr. LDB1-HS3027AC) SPECIFICATIES : geschikt voor zowel gloeilampen als leds intensiteit per kanaal instelbaar effecten met plotse overgang: loopeffect, stroboscoop, kleurlus, enz. effecten met geleidelijke overgang: kleurovergang, vlameffect, willekeurige kleur, trage uitschakeling, enz.
  • Seite 13 Aansluitingen AANSLUITINGEN Gloeilamp of halogeenlamp: sluit de lamp aan uitgang R, G of B. De polariteit is niet belangrijk. 3A/kanaal max. (36W@12V). 12VDC Ledstrip met gemeenschappelijke anode (+): sluit de gemeenschappelijke anode aan de (+) van de 12VDC voeding. Sluit de kathode (-) van elk kleur aan de (-) van de R,G of B op de K8088. Anode Max.
  • Seite 14 Aansluitingen Led: Leds vragen een serieweerstand (R4, R5 of R6). Controleer de spanningsval van de led. (Raadpleeg de specificaties door de fabrikant meegedeeld). Vuistregel: rood: 1.7V, groen: 2V, blauw: 3...4V Controleer vervolgens de nodige ledspanning. 12VDC Voorbeeld: Rode led, spanningsval van 1.7V, vereiste stroom: 20mA Berekening weerstand: (12V-1.7V) / 0.020 = 515 ohm (kies voor de dichtst bijzijnde waarde, bv.
  • Seite 15 Gebruik GEBRUIK RGB-modus (modusschakelaar in stand 'RGB') In deze modus kunt u een eigen kleur samenstellen door de intensiteit van elk kanaal te wijzigen. Verlagen v/d RODE intensiteit Verlagen v/d RODE intensiteit Verlagen v/d GROENE intensiteit Verlagen v/d GROENE intensiteit Verlagen v/d BLAUWE intensiteit Verlagen v/d BLAUWE intensiteit Geheugen: Sla een kleur in het geheugen op door de modusschakelaar op 'eff' te plaatsen.
  • Seite 16 Gebruik Effect # Omschrijving Selecteer een statische kleur met knoppen (12) en (13) Statische kleuren Kleuren: Rood - Groen - Rood/Groen - Blauw - Rood/Blauw - Groen/Blauw - Rood/Groen/Blauw Sequentiële kleuren Idem als hierboven maar met automatische sequentie Sequentiële primaire kleuren Rood - Groen –...

  • Seite 17: Veiligheidsaanwijzingen En Waarschuwingen

    Zorgt ervoor dat u met alle bedieningselementen vertrouwd raakt, wanneer U met het toestel zal werken. Velleman modules zijn niet geschikt voor gebruik in of als gedeelte van systemen welke levensfuncties in stand houden of systemen welke gevaarlijke situaties van gelijk welke aard kunnen veroorzaken.
  • Seite 18 Avertissements et sommaire Nous vous félicitons pour l’achat de ce module. Lisez attentivement le mode d’emploi de façon à utiliser l’appareil de manière adéquate. LIRE ATTENTIVEMENT LES INSTRUCTIONS DE SERVICE ET DE MAINTENANCE DU PRESENT MANUEL.. GARANTIE Ce produit est garanti contre les défauts des composantes et de fabrication au moment de l’achat, et ce pour une période de DEUX ANS à partir de la date d’achat.

  • Seite 19: Caracteristiques Et Donnees Techniques

    Caractéristiques et données techniques CARACTERISTIQUES ET DONNEES TECHNIQUES Convient parfaitement pour usage avec des flexibles à LED comme p.ex. les flexibles RGB à LED (ordernr. LDB1-HS3027AC) SPECIFICATIONS : convient pour des ampoules à incandescence comme pour des LED intensité réglable par canal effets à...
  • Seite 20 Raccordement RACCORDEMENT Ampoule à incandescence ou halogène : Raccordez l’ampoule à la sortie R, G ou B. La polarité ne doit pas être respectée. Attention : 3A/canal max (36W@12V). 12VDC Flexibles à LED à anode commune (+) : Raccordez l'anode commune au (+) de l’alimentation 12VCC. Raccordez la cathode (-) de chaque couleur au (-) du R,G ou B sur le K8088.
  • Seite 21 Raccordement LED: Les LED nécessitent une résistance en série (R4, R5 ou R6). Déterminez la chute de tension de la LED. (Vérifiez les spécifications du fabricant. Règle empirique : rouge : 1.7V, vert : 2V, bleu : 3...4V Vérifiez ensuite le courant nécessité pour chaque LED. 12VDC Exemple : LED rouge, chute de 1.7V, courant nécessité...
  • Seite 22 Emploi EMPLOI Mode RGB : (sélecteur de mode en position "RGB") Ce mode permet de composer une couleur en réglant l’intensité de chaque canal. Diminuer intensité ROUGE/effet précédent Augmenter intensité ROUGE/effet suivant Diminuer intensité VERT/réduire vitesse de l’effet Augmenter intensité VERT/augmenter vitesse de l’effet Diminuer intensité...
  • Seite 23 Emploi Effect # Description Sélectionnez une couleur statique avec les boutons (12) et (13) Couleur statique Couleurs: Rouge – Vert – Rouge/Vert – Bleu – Rouge/Bleu – Vert/Bleu – Rouge/Vert/Bleu Couleurs séquentielles Voir ci-dessus, excepté séquence automatique Couleurs primaires séquentielles Séquence Rouge –...

  • Seite 24: Consignes De Sécurité Et Mises En Garde

    Consignes de sécurité et mises en garde AVERTISSEMENT All repairs should be executed by qualified technicians. Toute réparation doit être exécutée par du personnel qualifié. Évitez l’installation de ce module à proximité d’eau courante ou dormante ou à une endroit avec un taux d’humidité trop élevé. CONSIGNES DE SÉCURITÉ...
  • Seite 25 Warnungen und inhalt Herzlichen Dank für den Kauf dieses module. Lesen Sie Bitte aufmerksam die Bedienunggsanleitung, so dass sie das Gerät richtig benutzen. LESSEN SIE DIE BETRIEBS– UND WARTUNGSANWEISUNGEN DIESES HANDBUCHS SORGFÄLTIG DURCH. GARANTIE Dieses Produkt trägt eine Garantie für fehlerhaftes Material oder Verarbeitungsschäden im Moment des Ankaufs. Sie ist ZWEI JAHRE gültig ab Ankaufsdatum. Die Garantie kann nur beansprucht werden, wenn das Produtk mit der Originalrechnung abgegeben wird.

  • Seite 26: Spezifikationen & Technische Daten

    Spezifikationen und Technische kenndaten SPEZIFIKATIONEN & TECHNISCHE DATEN ideal für den Gebrauch mit flexiblen LED-Streifen, z.B. RGB LED-Streifen (ordernr. LDB1-HS3027AC) TECHNISCHE EIGENSCHAFTEN : eignet sich für Glühlampen und LEDs Intensität pro Kanal einstellbar Effekte mit sofortigem Übergang: Running light, Stroboskop, Farbschleife, usw. Effekte mit allmählichem Übergang: Farbwechsel, Flammeneffekt, beliebige Farbe, langsame Ausschalten, usw.

  • Seite 27: Glühlampe Oder Halogenlampe

    Anshluss ANSHLUSS Glühlampe oder Halogenlampe: verbinden Sie die Lampe mit Ausgang R, G oder B. Die Polarität ist nicht wichtig. 3A/Kanal max. (36W@12V). 12VDC LED-Streifen mit gemeinsamer Anode (+): verbinden Sie die gemeinsame Anode mit (+) der 12VDC-Stromversorgung. Verbinden Sie die Kathode (-) jeder Farbe mit (-) von R, G oder B des K8088. Max.
  • Seite 28 Anshluss LED: die LEDs brauchen einen Vorwiderstand (R4, R5 oder R6). Überprüfen Sie den Spannungsabfall der LED. (Kontrollieren Sie die technischen Daten des Herstellers). Faustregel: rot: 1.7V, grün: 2V, blau: 3...4V 12VDC Überprüfen Sie danach die notwendige LED-Spannung. Beispiel: Rote LED, Spannungsabfall von 1.7V, erforderlicher Strom: 20mA Berechnung Widerstand: (12V-1.7V) / 0.020 = 515 Ohm (wählen Sie den nächsten Wert, z.B.

  • Seite 29: Anwendung

    Anwendung ANWENDUNG RGB-Modus (Modus-Schalter in 'RGB'-Position) In diesem Modus können Sie eine eigene Farbe zusammenstellen, indem Sie die Intensität jedes Kanals ändern. Die Intensität ROT verringern / voriger Effekt Die Intensität ROT erhöhen / folgender Effekt Die Intensität GRÜN verringern / Effektgeschwindigkeit verringern Die Intensität GRÜN erhöhen / Effektgeschwindigkeit erhöhen Die Intensität BLAU verringern / vorige Farbe Die Intensität BLAU erhöhen / folgende Farbe...
  • Seite 30 Anwendung Effect # Umschreibung Wählen Sie eine statische Farbe mit Taste (12) und (13) aus Statische Farben Farben: Rot - Grün - Rot/Grün - Blau - Rot/Blau - Grün/Blau - Rot/Grün/Blau Sequenzielle Farben Idem (siehe oben) aber mit automatischer Sequenz Sequenzielle Grundfarben Rot - Grün –...

  • Seite 31: Sicherheits- Und Warnhinweise

    Sicherheits– und Warnhinweise WARNUNG Lassen Sie Reparaturen durch Fachleute erfolgen Installieren Sie das Modul nicht in einer Umgebung mit stehendem oder fließendem Wasser oder in einer sehr feuchten Umgebung SICHERHEITSHINWEISE Gehen Sie behutsam mit dem Modul um. Es fallen lassen, kann die Leiterplatte und das Gehäuse beschädigen. Überschreiten Sie nie die in den technischen Daten erwähnten Eingangsgrößen.
  • Seite 32 Advertencias y contenido Gracias por haber comprado el modulo. Lea cuidadosamente todas las instrucciones antes de usar el dispositivo. LEA ESTE MANUAL EN SU TOTALIDAD Y SIGA CUIDADOSAMENTE LAS INSTRUCCIONES DE MANTENIMIENTO. GARANTÍA Este producto está garantizado contra defectos de componentes y construcción a partir de su adquisición y durante un período de TRES AÑO a partir de la fecha de venta.

  • Seite 33: Características Técnicas

    Especificaciones y Características ESPECIFICARTIONES Y CARACTERÍSTICAS Apto para el uso con cintas con LEDs flexibles como p.ej. los módulos RGB con LEDs (ordernr. LDB1-HS3027AC) ESPECIFICACIONES : apto tanto para lámparas incandescentes como para LEDs intensidad ajustable por canal efectos con transición directa: running light, estroboscopio, bucles, etc. efectos con transición progresiva: transición de colores, efecto llama, colores arbitrarios, apagado lento, etc.
  • Seite 34 Conexión CONEXIÓN Lámpara incandescente o halógena: conecte la bombilla a la salida R, G o B. No es importante la polaridad. ¡Ojo!: 3A/canal máx. (36W@12V). 12VDC Cinta con LEDs flexible y ánodo común (+): Conecte el ánodo común al (+) de la alimentación 12VCC. Conecte el cátodo (-) de cada color al (-) de R, G o B del K8088.
  • Seite 35 Conexión LEDs: Los LEDs necesitan una resistencia en serie (R4, R5 o R6). Determine la caída de tensión del LED. (Controle las especificaciones del fabricante. Regla general: rojo: 1.7V, verde: 2V, azul: 3...4V Luego, controle la corriente necesitada para cada LED. 12VDC Ejemplo: LED rojo, caída de 1.7V, corriente necesitada de 20mA...
  • Seite 36 Modo RGB: (selector de modo en la posición "RGB") Este modo permite componer un color propio al ajustar la intensidad de cada canal. Disminuir el nivel de la intensidad ROJO/efecto anterior Aumentar el nivel de la intensidad ROJO /efecto siguiente Disminuir el nivel de la intensidad VERDE/disminuir la velocidad del efecto Aumentar el nivel de la intensidad VERDE/aumentar la velocidad del efecto Disminuir el nivel de la intensidad AZUL/color anterior...
  • Seite 37 Effecto # Descripción Seleccione un color estático con los botones (12) y (13) Color estático Colores: Rojo – Verde – Rojo/Verde – Azul – Rojo/Azul – Verde/Azul – Rojo/Verde/Azul Colores secuenciales Ídem (véase arriba) pero con secuencia automática Colores primarios secuenciales Secuencia Roja –...

  • Seite 38: Las Medidas De Seguridad

    Seguridad y avisos AVISOS El servicio debe ser realizado por personal especializado No instale el módulo en un lugar con agua estancada o agua corriente, ni en lugares excesivamente húmedos. LAS MEDIDAS DE SEGURIDAD Manéjese con cuidado. Dejar caer el dispositivo puede dañar el circuito impreso y la caja. Nunca exceda los valores límites indicados en las especificaciones.
  • Seite 40 VM146 RGB Controller RGB Controller RGB Controller USER MANUAL Belgium [Head office] Velleman Components +32(0)9 384 36 11 France Velleman Electronique +33(0)3 20 15 86 15 Netherlands Velleman Components +31(0)76 514 7563 Velleman Inc. +1(817)284-7785 Spain Velleman Components +32(0)9 384 36 11 Modifications and typographical errors reserved - ©...
