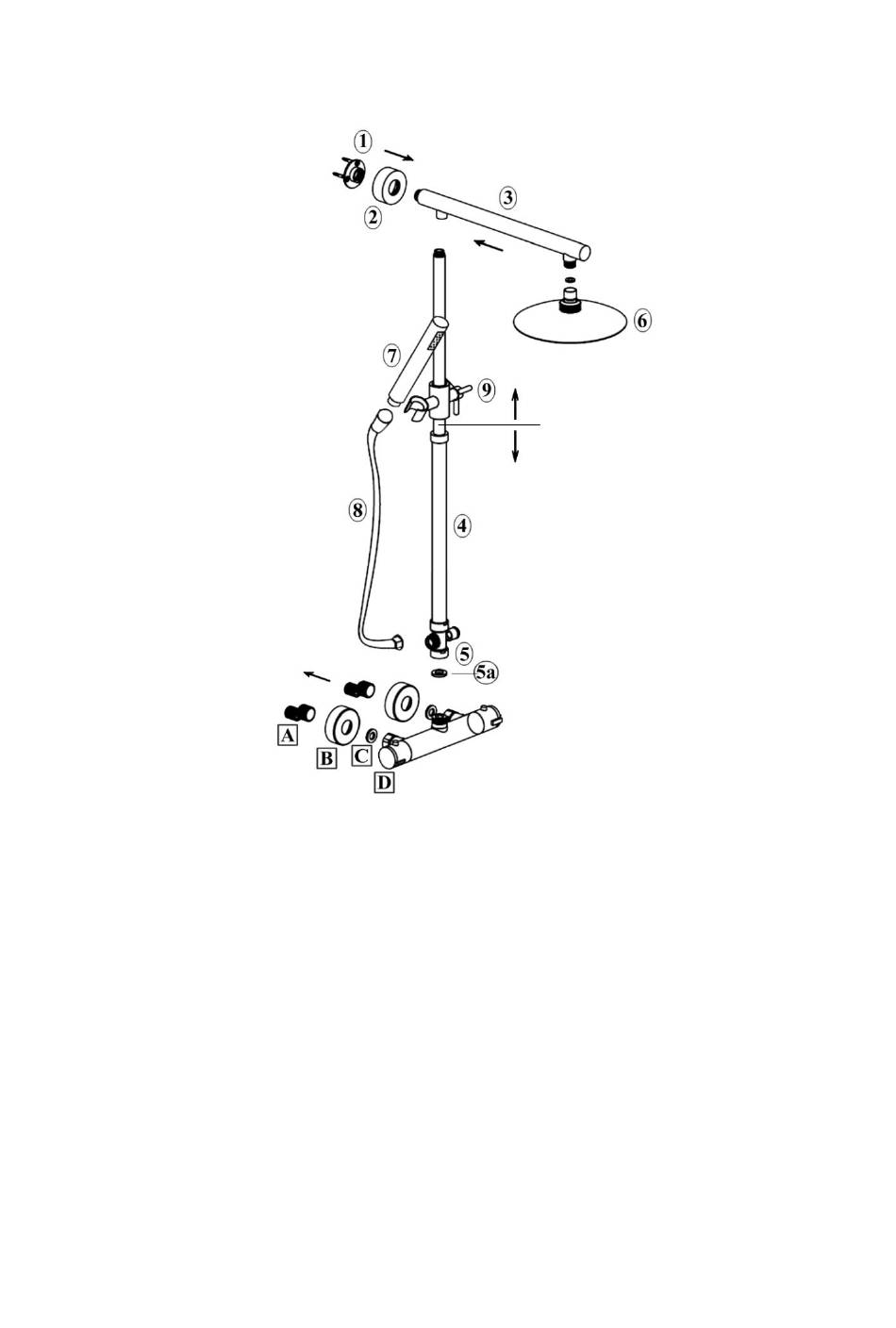

1. Montieren Sie den Thermostatmischer in der gewünschten Position wie folgt.
Die Gewinde der S-Anschlüsse [A] müssen mit einem Dichtband (nicht im
Packungsinhalt enthalten) umwickelt und anschließend in die Gewindeauf-
nahme der Wasserleitung geschraubt werden.
Die S-Anschlüsse so ausrichten, dass der Mischer auf den S-Anschlüssen
spannungsfrei montiert werden kann.
Beiliegende Abdeckrosetten [B] auf die S-Anschlüsse schrauben.
Vor Montage des Thermomischers die beiden Fieberdichtungen [C] (rot) in die
Überwurfmuttern des Thermomischers [D] einlegen.
Den Mischer aufsetzen und links und rechts die Überwurfmuttern mit einem
Gabelschlüssel (nicht Rohrzange) anziehen bis diese fest anliegen.
Bei korrekter Montage müssen sich der Temperaturhandgriff auf der rechten
Seite und der Brauseabgang für den Umsteller (5) –(Handbrause, Kopfbrause)
oben befinden.
Duschsäule Gymerica
DX1006CS
ausziehbar
