Inhaltszusammenfassung für FERREX RP7636

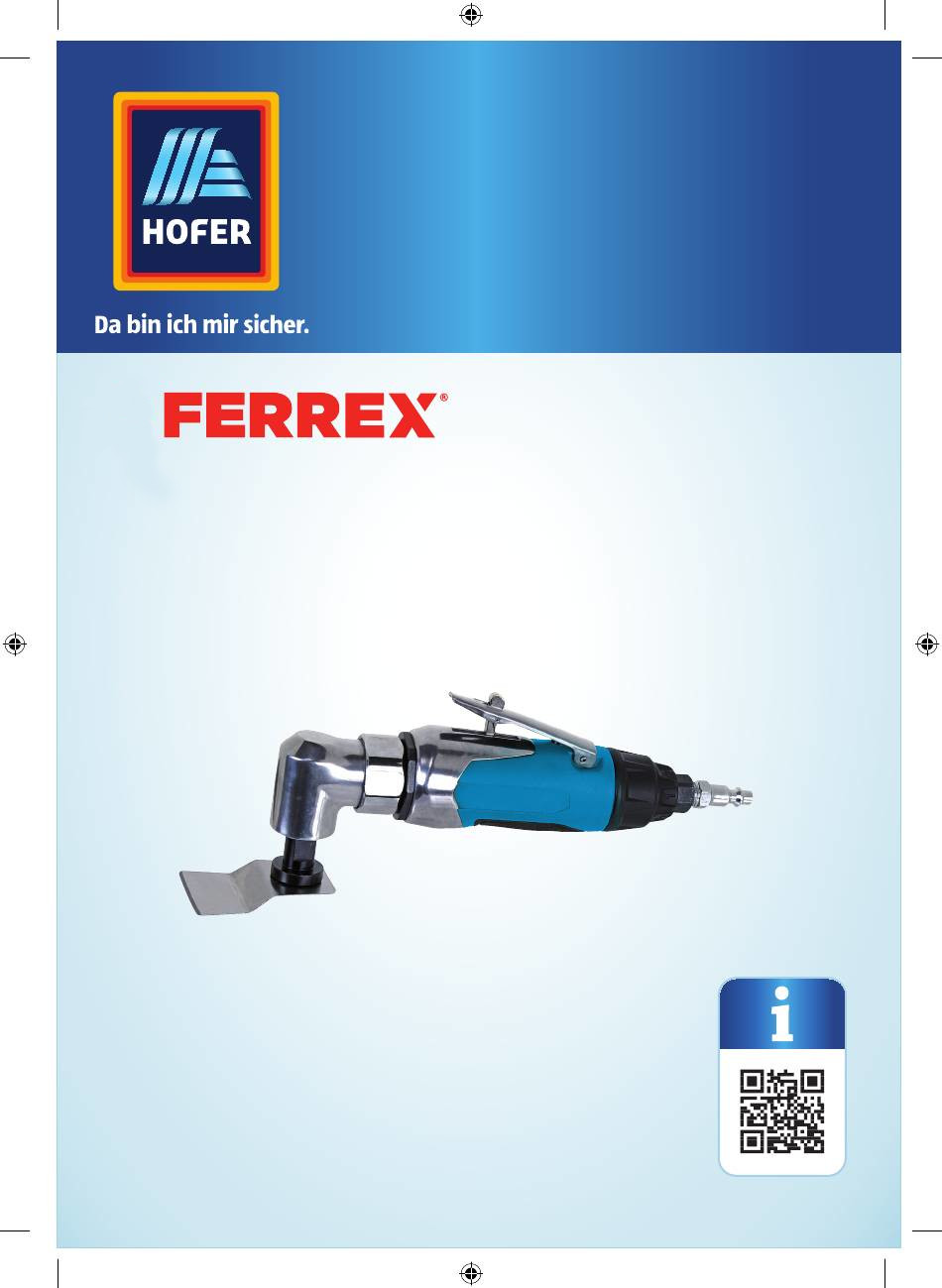

- Seite 1 Bedienungs- anleitung DRUCKLUFT- MULTIFUNKTIONSWERKZEUG Originalbetriebsanleitung 98869_Multitool_Buch_AT.indb 1 17.07.2019 09:30:31...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ................................... Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken .................................................. Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ................. Zusätzliche Sicherheitsanweisungen für das Multifunktionswerkzeug ......... Besondere Sicherheitshinweise zum Schleifen von Farbanstrichen ..........Vor Verwendung ........................................ -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Auslösesperre Abzugshebel Lufteinlass Geschwindigkeitsregler Flanschschraube Spannflansch Werkzeugaufnahme 98869_Multitool_Buch_AT.indb 4 17.07.2019 09:30:31... - Seite 5 Inbusschlüssel Adapterring 10. Spachtel gerade Sägeblatt 12. Kreissägeblatt 13. Ölflasche (leer) 14. Schleifblattaufnahme 15. Schleifblätter K60 / K80 / K100 16. Teflonband Kreisssägeblatt, hartmetallbestückt 18. Spachtel abgewinkelt 19. Gewindestecknippel 98869_Multitool_Buch_AT.indb 5 17.07.2019 09:30:31...
-
Seite 6: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Druckluft-Multifunktionswerkzeug (im Folgendem nur "Multifunktionswerkzeug" genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Multifunktionswerkzeug verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Multifunktionswerkzeugs führen. -
Seite 7: Sicherheit
Sicherheit Gehörschutz tragen. Schutzhandschuhe tragen. GS Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). 1419059556 Sicherheit Bestimmungsgemäße Verwendung Das Multifunktionswerkzeug ist für folgende Einsatzzwecke konstruiert worden: − zum Schneiden von Metall, Holz und Plastik, zum Schleifen, zum Spachteln. Das Multifunktionswerkzeug darf nur wie angegeben bestimmungsgemäß... -
Seite 8: Restrisiken
Sicherheit Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Multifunktionswerkzeugs können folgende Gefährdungen auftreten: − Gefahr durch umherschlagende Druckluftschläuche − Stolpergefahr durch umherliegende Druckluftschläuche Allgemeine Sicherheitshinweise für Druckluftwerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwere Verletzungen verursachen. - Seite 9 Sicherheit 5) Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Multifunktionswerkzeugs selbst, können Teile mit hoher Geschwindigkeit herausgeschleudert werden. Durch herausgeschleuderte Teile besteht Verletzungsgefahr. a) Stellen Sie sicher, dass bei der Verwendung entstehende Funken und Trümmer keine Gefährdung hervorrufen. b) Prüfen Sie, ob das Multifunktionswerkzeug fest montiert ist.
- Seite 10 Sicherheit g) Verwenden Sie nur die vom Hersteller empfohlenen Schmiermittel. h) Tragen Sie eine Schutzbrille. Das Tragen von Schutzhandschuhen sowie geeigneter Schutzkleidung wird empfohlen. i) Prüfen Sie das Multifunktionswerkzeug und die Sägeblätter vor jeder Nutzung. Verwenden Sie das Multifunktionswerkzeug und die Sägeblätter nicht, wenn diese heruntergefallen, gerissen, gebrochen oder anderweitige Defekte aufweisen.
- Seite 11 Sicherheit 9) Durch die Zubehörteile besteht Verletzungsgefahr. a) Trennen Sie das Multifunktionswerkzeug vor dem Montieren oder Auswechseln von Zubehörteilen von der Druckluftversorgung. b) Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller des Multifunktionswerkzeugs empfohlenen Größen und Typen. Verwenden Sie keine anderen Typen oder Größen der Zubehörteile und Verbrauchsmaterialien.
- Seite 12 Sicherheit b) In die Risikobewertung sollten der bei der Verwendung des Multifunktionswerkzeugs entstehende Staub und der dabei möglicherweise aufwirbelnde vorhandene Staub einbezogen werden. c) Betreiben Sie das Multifunktionswerkzeug nach den in dieser Anleitung enthaltenen Empfehlungen, um die Freisetzung von Staub und Dämpfen auf ein Mindestmaß...
- Seite 13 Sicherheit f) Wenn das Multifunktionswerkzeug einen Schalldämpfer besitzt, stellen Sie sicher, dass er an der richtigen Stelle befestigt und arbeitsfähig ist, wenn das Multifunktionswerkzeug benutzt wird. g) Wählen, warten und ersetzen Sie die Verbrauchsmaterialien und das Multifunktionswerkzeug nach Empfehlungen dieser Bedienungsanleitung entsprechend, um eine unnötige Erhöhung des Lärmpegels zu vermeiden.
-
Seite 14: Zusätzliche Sicherheitsanweisungen Für Das Multifunktionswerkzeug
Sicherheit Zusätzliche Sicherheitsanweisungen für das Multifunktionswerkzeug a) Druckluft kann ernsthafte Verletzungen verursachen: • Sorgen Sie im Falle, dass das Multifunktionswerkzeug nicht gebraucht wird, sowie vor dem Austausch von Zubehörteilen oder vor der Ausführung von Reparaturarbeiten dafür, dass die Luftzufuhr geschlossen ist, der Luftschlauch nicht unter Druck steht und dass das Multifunktionswerkzeug von der Luftzufuhr getrennt wird. -
Seite 15: Besondere Sicherheitshinweise Zum Schleifen Von Farbanstrichen
Sicherheit k) Halten Sie den Druckluftschlauch von Hitze, Öl und scharfen Kanten fern. l) Prüfen Sie immer den Schlauch, bevor Sie das Multifunktionswerkzeug benutzen. m) Betreiben Sie das Multifunktionswerkzeug nur mit einem Kompressor. n) Der Betrieb mit Pressluftflaschen ist nicht erlaubt. o) Der Betrieb des Multifunktionswerkzeugs mit Sauerstoff oder brennbaren Gasen ist verboten. -
Seite 16: Vor Verwendung
Vor Verwendung Vor Verwendung Multifunktionswerkzeug und Lieferumfang prüfen • Nehmen Sie das Multifunktionswerkzeug und das Zubehör aus der Verpackung. • Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel "Lieferumfang / Teilebezeichnung"). • Kontrollieren Sie, ob das Multifunktionswerkzeug oder das Zubehör Schäden aufweisen. -
Seite 17: Schleifscheiben Montieren / Wechseln
Vor Verwendung • Lösen Sie die Spannflanschschraube mit dem Inbusschlüssel und entfernen Sie den Spannflansch • Platzieren Sie das Maschinenwerkzeug auf der Werkzeugaufnahme Achten Sie auf korrekten Sitz. Das Maschinenwerkzeug kann in 30° Schritten entlang der Werkzeugaufnahme versetzt werden. Dies kann das Erreichen schwer zugängiger Stellen erleichtern. -
Seite 18: Schmierung
Vor Verwendung Schmierung Zur Vermeidung von Reibungs- und Korrosionsschäden ist eine regelmäßige Schmierung besonders wichtig. Wir empfehlen ein geeignetes Druckluft-Spezialöl zu verwenden. Z.B. der Marke Liqui Moly Kompressorenöl. a) Schmierung mit Nebelöler Als Aufbereitungsstufe nach dem Druckminderer schmiert ein Nebelöler (nicht im Lieferumfang enthalten) Ihr Werkzeug kontinuierlich und optimal. -
Seite 19: Verwendung
Verwendung Verwendung Ein- / Ausschalten Einschalten: • Lösen Sie die Auslösesperre drücken Sie den Abzugshebel Ausschalten: • Lassen Sie den Abzugshebel los. • Trennen Sie das Multifunktionswerkzeug von der Druckluftquelle, wenn Sie die Arbeit beendet haben. Geschwindigkeit einstellen • Mittels des Geschwindigkeitsreglers kann der Luftstrom und somit die Oszilliergeschwindigkeit auch während des Betriebs variiert werden. -
Seite 20: Arbeiten Mit Dem Multifunktionswerkzeug
Verwendung Arbeiten mit dem Multifunktionswerkzeug VORSICHT! Beim Schleifen entsteht Schleifstaub. Tragen Sie unbedingt Schutzhandschuhe, geeigneten Atemschutz und reinigen Sie Schleifpapier und Werkstück in regelmäßigen Abständen mit der Hilfe eines Staubsaugers oder Druckluft. Je nach Größe und Art des Werkstückes sind entsprechende Sicherheitsvorkehrungen zu treffen. -
Seite 21: Arbeitshinweise
Verwendung Arbeitshinweise Das Druckluft Multifunktionswerkzeug wird mit umfangreichem Maschinenwerkzeug für die verschiedene Arbeiten geliefert. 34 mm Sägeblatt mit Tauchschnitte Schrägverzahnung in Holz, Plastik und Weichmetall Ø 87 mm Gerade Schnitte in Holz oder Kreissägeblatt Plastik, Trimmen von Nägeln und Türstöcken Ø... -
Seite 22: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Wartung, Reinigung, Lagerung und Transport Wartung Um Reibungs- und Korrosionsschäden zu vermeiden, ist eine regelmäßige Wartung und Pflege unerlässlich. Es dürfen nur Arbeiten durchgeführt werden, die in dieser Bedienungsanleitung aufgeführt sind. Zum Schutz vor Verunreinigungen sollte das Werkzeug nach jedem Gebrauch mit einer Folie abgedeckt werden. -
Seite 23: Lagerung
Fehlerbehebung • Reinigen Sie das Multifunktionswerkzeug nur mit einem trockenen und weichen Tuch oder mit Druckluft. Lagerung • Reinigen Sie das Multifunktionswerkzeug vor dem Lagern gründlich (siehe Abschnitt „Reinigung“). • Bewahren Sie das saubere Multifunktionswerkzeug und das Zubehör möglichst in der Originalverpackung auf. -
Seite 24: Technische Daten
Technische Daten Technische Daten Modell RP7636 Bemessungsschwingleistung: 16000 O/Min (Oszillationen/min) Bemessungsluftdruck: 6,3 bar | 90 psi (max.) Oszillationswinkel 3,6° Gewicht: 1,07 kg Sägeblatt: 75 mm (max.) Geräusch- und Vibrationsinformation Geräuscheemissionswerte Gemessen gemäß EN ISO 15744 und EN ISO 4871. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer... - Seite 25 Geräusch- und Vibrationsinformation WARNUNG! Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. - Befindet sich der Akkuschrauber in einem guten Zustand bzw. wurde er ordnungsgemäß...
-
Seite 26: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Multifunktionswerkzeug entsorgen Entsorgen Sie das Multifunktionswerkzeug entsprechend der in Ihrem Land geltenden Vorschriften. Sollte das Multifunktionswerkzeug einmal nicht mehr benutzt werden können, geben Sie das Multifunktionswerkzeug bei einer Sammelstelle Ihrer Gemeinde/Ihres Stadtteils ab. -
Seite 27: Konformitätserklärung
Konformitätserklärung Konformitätserklärung 98869_Multitool_Buch_AT.indb 27 17.07.2019 09:30:35... - Seite 28 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 98869 Bitte wenden Sie sich an Ihre HOFER-Filiale. JAHRE JAHRE MODELL: GARANTIE GARANTIE RP7636 10/2019 98869_Multitool_Buch_AT.indb 28 17.07.2019 09:30:36...
